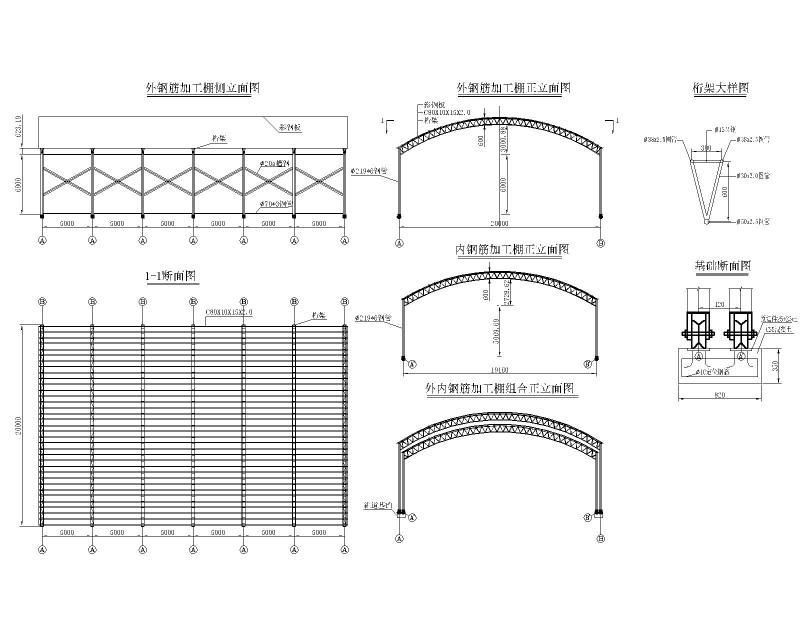

梁场平面图及钢筋加工场（钢筋加工棚）图纸,立面图

该附件为： 梁场平面图及钢筋加工场（钢筋加工棚）图纸 ，格式为：dwg，包含6张cad图纸，节点清晰，标注规范，同类工程可下载参考。

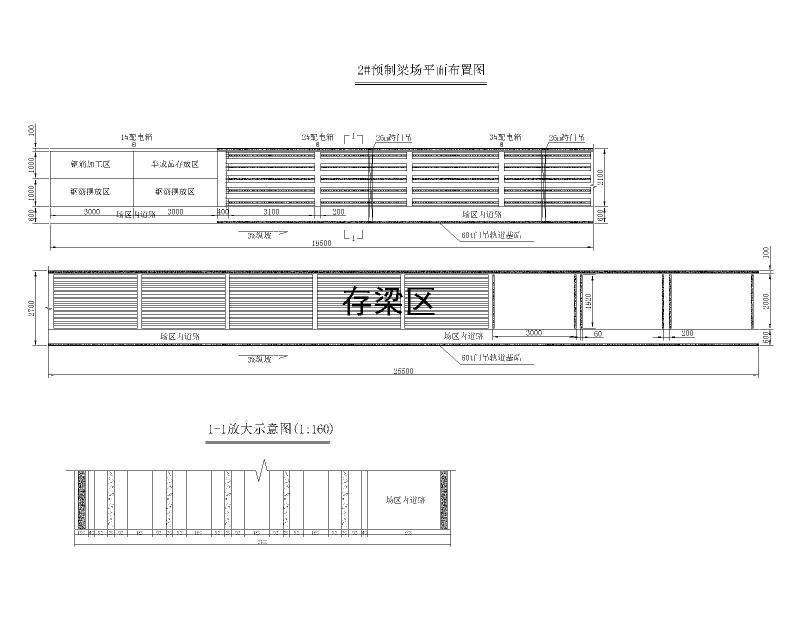

一、项目概要：

1、图中单位均为cm；

2、场内30mT梁台座20个，平均每天产梁2.5片，该梁场需生产T梁总数为245片，需用98天。台座长31m，宽0.5m，高0.35m；

3、存梁台座长19.2m，宽0.6m，高0.5m，共计16个，单层最大存梁能力64片，本存梁区按照双层存梁考虑，可存梁128片；

4、梁场占地面积27m*450m=12150平方米；

5、场内道路用C25砼硬化25厘米，钢筋加工区用C20砼硬化10厘米，其它位置用碎石硬化5厘米;

二、相关图片：
