门窗抱角使用说明及详图纸cad

附件详情

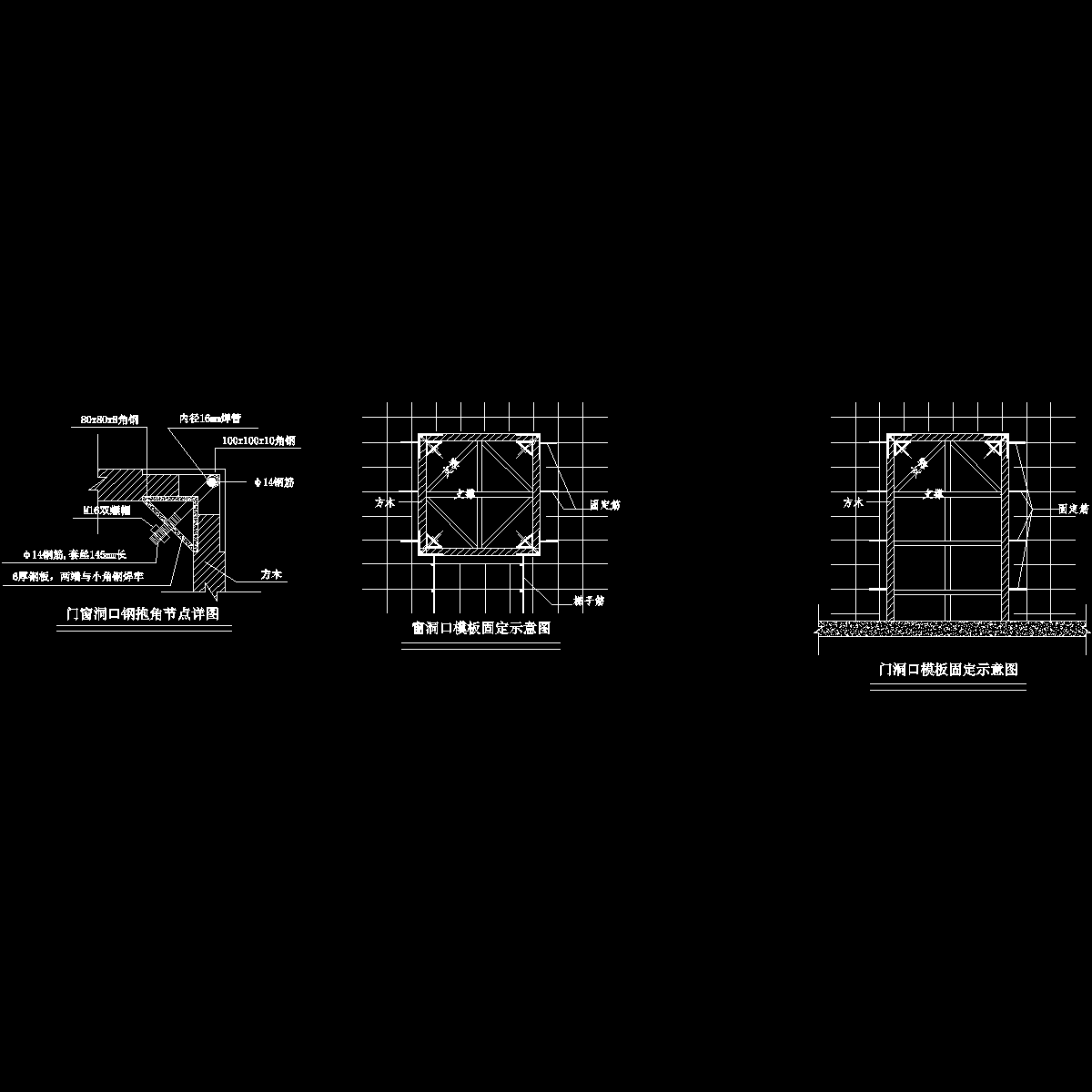

剪力墙结构墙体施工时，在门窗位置需预留门窗洞口，通常采用方木做成门窗框，在门窗框架四角采用钢抱角将方木连接，门窗框架设置角撑及中央支撑 门窗钢抱角采用角钢、钢板、螺栓、钢管等焊接而成 按门窗设计尺寸加工方木，松动钢抱角螺栓，安装方木，调整门窗框架尺寸，同时保证门窗框架阴角部位方正顺直，拧紧钢抱角螺栓，门窗框架与砼接触面涂刷脱模剂，门窗框架按设计位置就位、固定，在门窗框架内加设角撑及中央支撑， 使用大模板施工的剪力墙结构，门窗洞口的移位、跑模、胀模是较难控制的，钢抱角与方木组合门窗框架的使用，能够取得较满意的效果，较全钢整体式门窗洞口模板，通用性强、施工方便、成本较低。
