1设计的依据：

1.1 中国石化集团上海工程有限公司编制的《湖北化肥分公司20万吨/年合成气制乙二醇工业示范装置 》基础设计。

1.2 关于《湖北化肥分公司20万吨/年合成气制乙二醇工业示范装置 》基础设计的审查意见。

2 设计内容概述

湖北化肥分公司20万吨/年合成气制乙二醇工业示范装置管廊工程的详细工程设计，由工艺管网和公用工程管网，电气电缆和仪表电缆槽盒组成：管廊工程设计区域涉及从东至西涉及副产品罐区、加氢装置、偶联装置、合成气分离装置、稀硝酸处理装置和火炬区域等

工艺管网：主要包括原料管道、中间原料管道、成品管道、燃料气管道、燃料气氢气管道、火炬管道等。

公用工程管网：主要包括蒸汽管道、凝结水管道、氮气管道、净化压缩空气管道、非净化压缩空气管道、除盐水、冷媒水管道等。

工厂管网采用混凝土柱、钢结构管架敷设，管架上考虑电气电缆和仪表电缆槽盒的敷设。

其中高压蒸汽、过热中压蒸汽、中压蒸汽由其他设计院负责管道设计，我方提供和确认管道敷设需要的位置。

管道布置图一层管廊

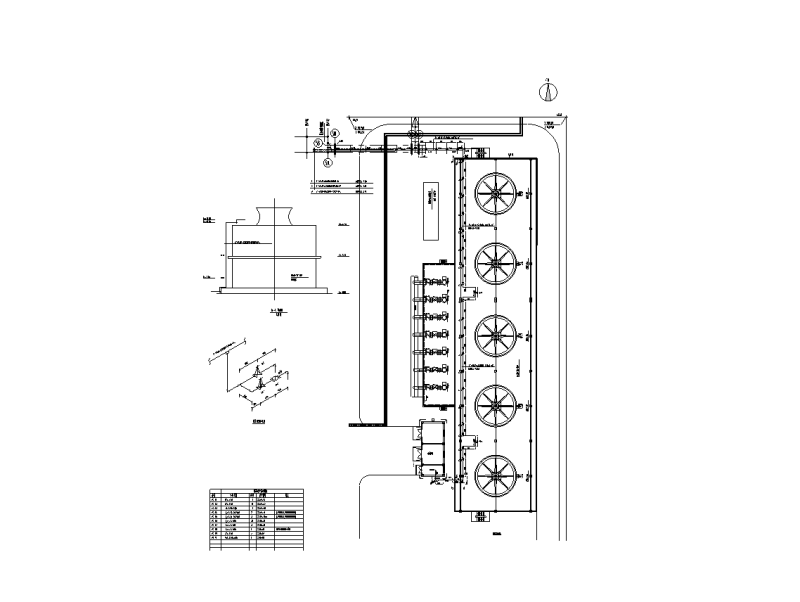

管道平面布置图

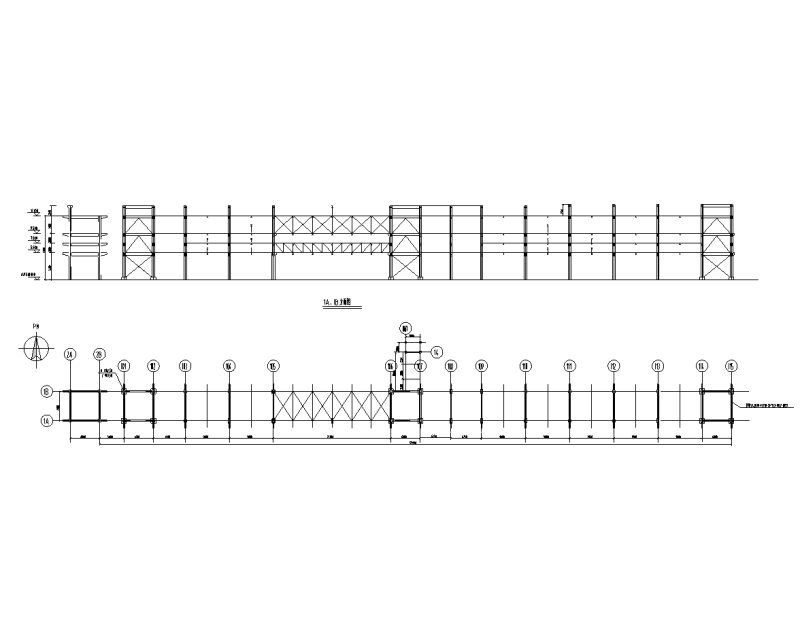

管架布置图

界区公用工程管道系统流程图
