2层车间净化工程设计初设图纸

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:方案(初设图)
  • 参考图纸:20张
  • 设计内容:洁净,其它
  • 冷热源:空气调节器
  • 洁净等级:千级,万级,十万级
  • 项目所在地:陕西

附件详情

空调供冷、供热系统采用水冷恒温恒湿机,一楼采用普通式恒温恒湿机,经过加压风机加压后送出,二楼采用洁净式恒温恒湿机直接送风,制冷量、加热量及加湿量详见图纸;冷却塔以及水泵置于二楼楼顶。
洁净室的空气在空调器内集中处理。空气经过冷、热、湿及初效、中效过滤处理后经过末端送到洁净室内。100K级区域末端采用1000m3/h的高效过滤风口;10K级区域末端采用1500m3/h的高效过滤风口;1K级区域末端采用2000m3/h的高效过滤风口;. 送风扩散的孔口风速小于1.2M/S,回风口速度小于2.5M/S。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

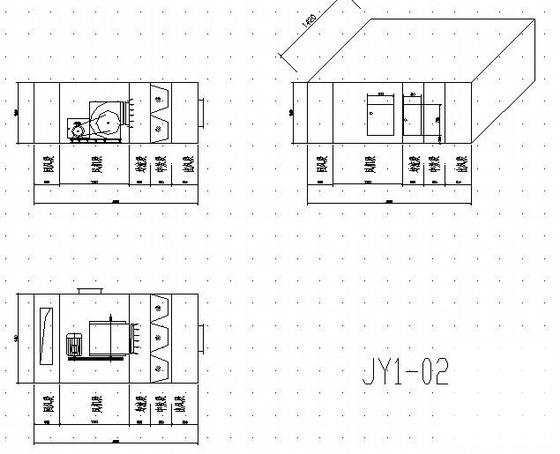

  • 净化车间设计图纸 - 1
    净化车间设计图纸 - 1

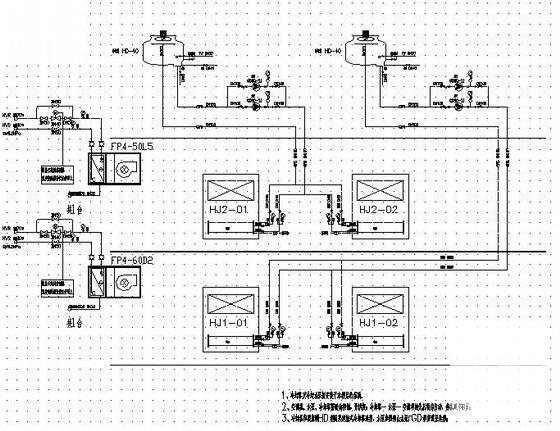

  • 净化车间设计图纸 - 2
    净化车间设计图纸 - 2

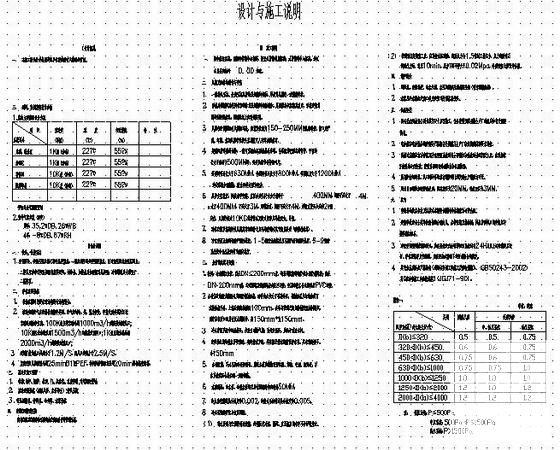

  • 净化车间设计图纸 - 3
    净化车间设计图纸 - 3

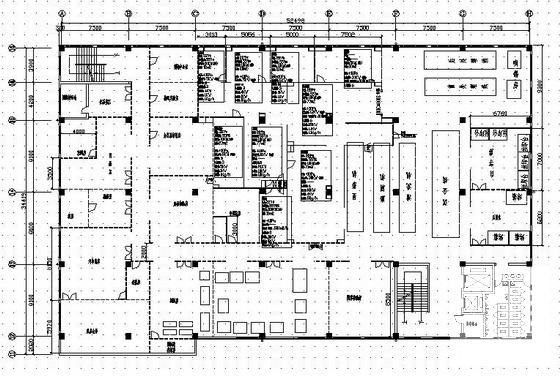

  • 净化车间设计图纸 - 4
    净化车间设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
