15层小区楼燃气施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 设计内容:其它

附件详情

本套资料共含图纸7张,含设计说明、系统图纸、平面图纸、大样图。

1 该资料说明系依据<>GB50028-93(修订版)编制,适用于大庆市燃气室内管道工程的施工.
2 本说明系一般性说明,凡有特殊要求的,以施工图为准.
3 图中尺寸标注单位:标高 管长以米计,其它以毫米计.
4 图中所注标高以首层室内地面标高为 0.00,燃气管道标高以管中心计.
……

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

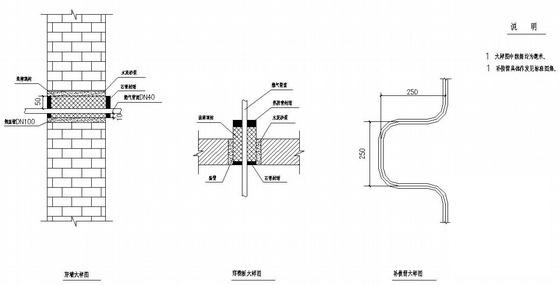

  • 小区燃气施工 - 1
    小区燃气施工 - 1

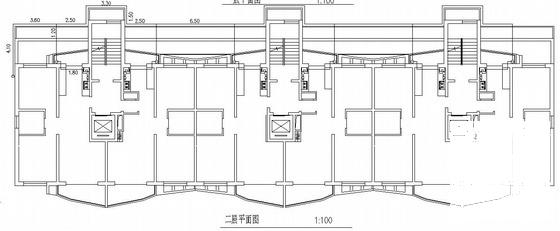

  • 小区燃气施工 - 2
    小区燃气施工 - 2

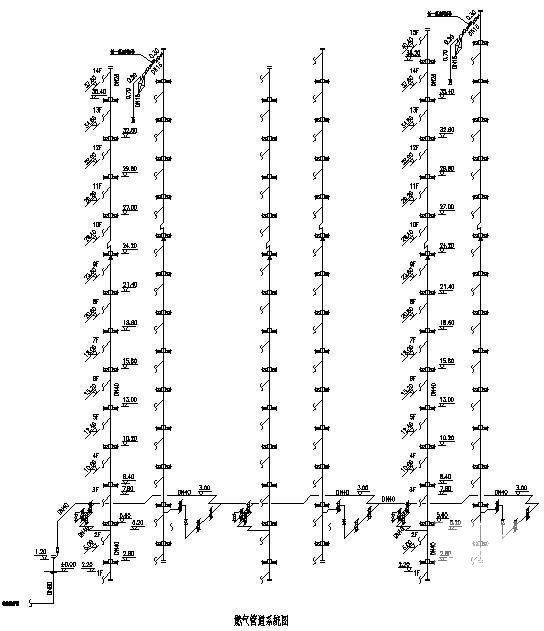

  • 小区燃气施工 - 3
