居住小区水源热泵机房及车库暖通施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,其他
  • 建筑设计面积:5807平方米
  • 建筑地下层数:二层
  • 图纸设计深度:施工图
  • 设计内容:通风,防排烟,冷热源,机房
  • 冷热源:水地源热泵
该项目为承德居住小区,包括住宅、商业及地下车库。
住宅及商业建筑总面积为39807平方米,住宅地上最高为29层,地下2层。
地下车库,层高4.8m,建筑面积5807平方米,车库部分包括两个防火分区,每个防火分区为一个防烟分区。
  1. 该项目采暖系统分为低区采暖系统(1~14层)和高区采暖系统(15层以上)。低区采暖热负荷为1100kW,高区采暖热负荷为700kW。该项目采暖方式为低温热水地面辐射采暖。
  2. 该项目为双热源设计,热源一为水源热泵,热源二为市政热水,热源二为预留备用热源。水源热泵吸取15/7℃井水的热量,向末端提供55/50℃的热水;市政热水接来时,通过换热器,向末端提供55/50℃的热水。高低区分别设置水源热泵及补水定压设备。
  3. 水源侧抽水、回灌等事宜由专业厂家负责。

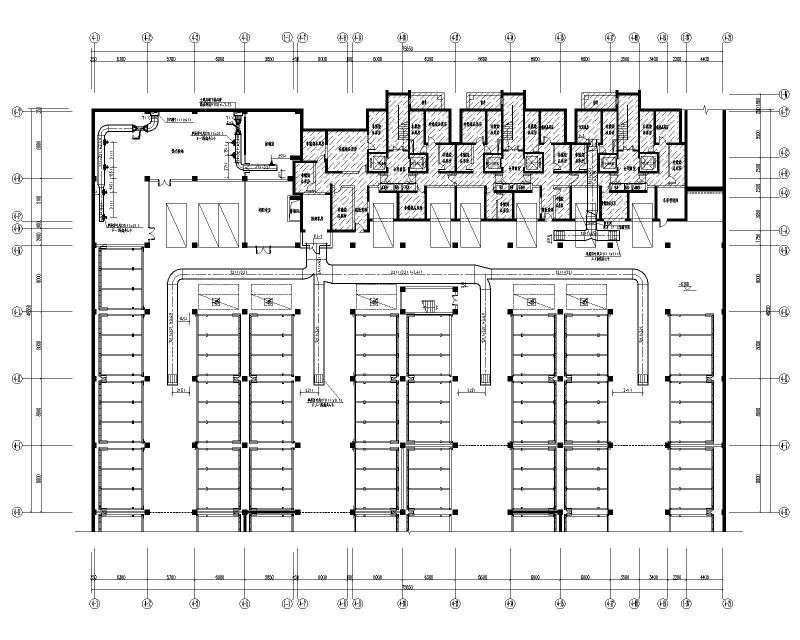

地下车库通风平面图

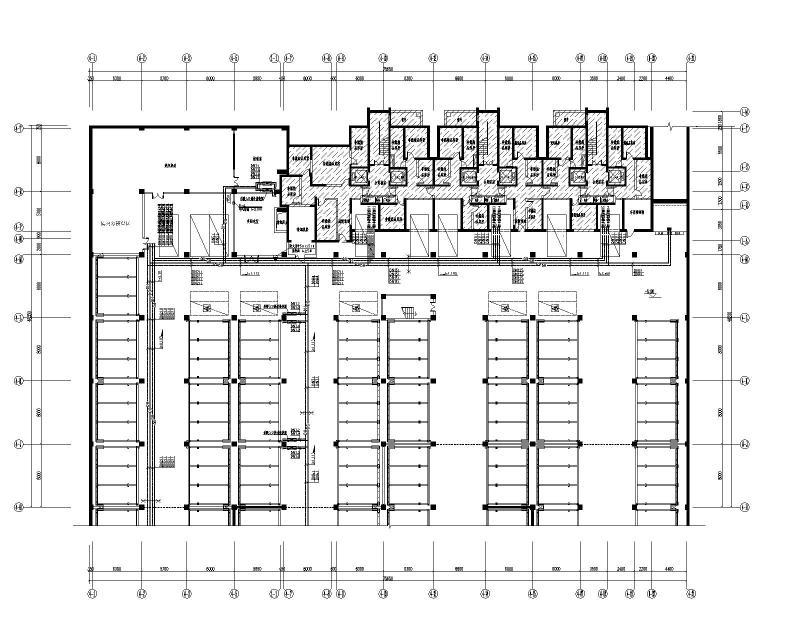

地下车库采暖干管平面图

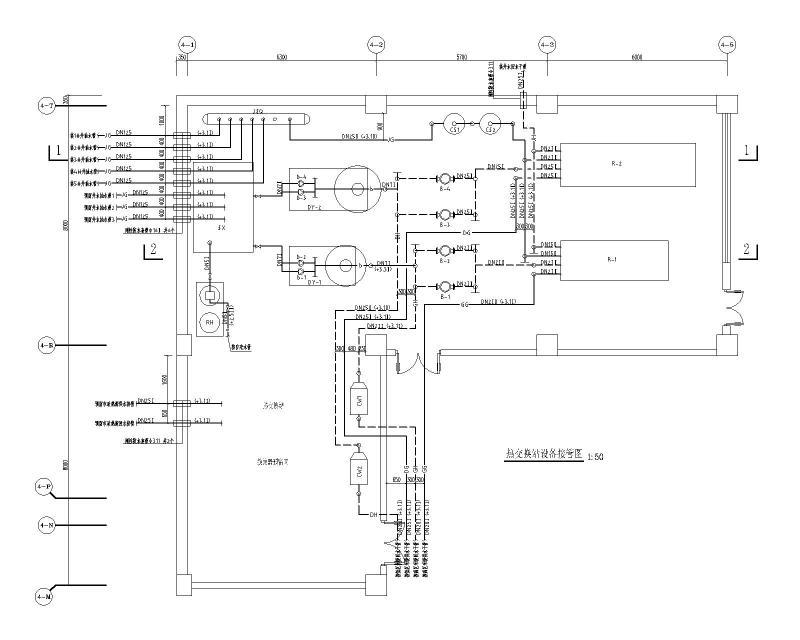

热交换站设备接管图

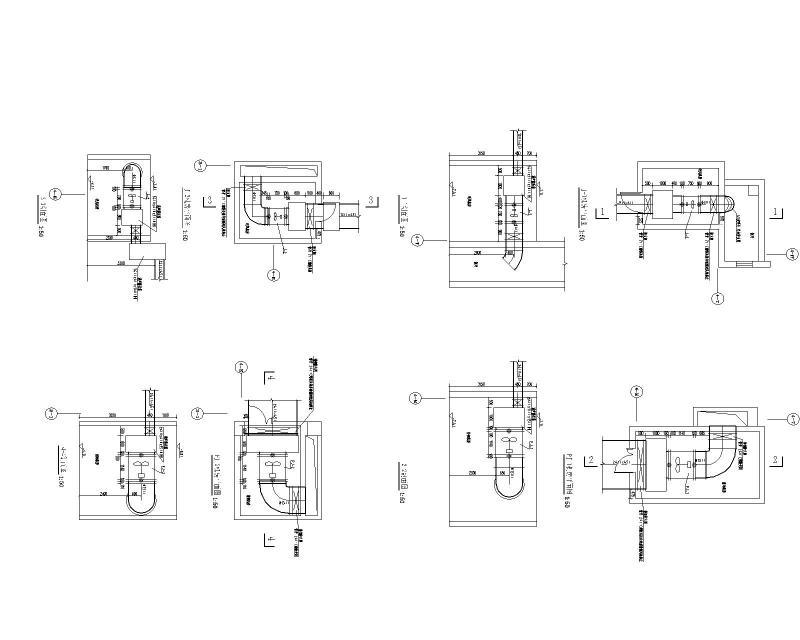

剖面图

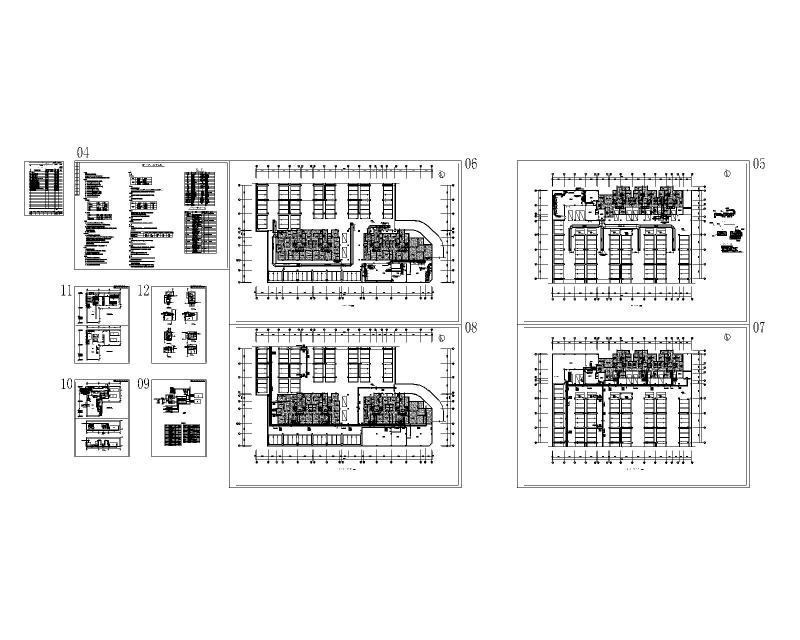

缩略图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 水源热泵机房图纸 - 1
    水源热泵机房图纸 - 1
  • 水源热泵机房图纸 - 2
    水源热泵机房图纸 - 2
  • 水源热泵机房图纸 - 3
    水源热泵机房图纸 - 3
  • 水源热泵机房图纸 - 4
    水源热泵机房图纸 - 4
  • 水源热泵机房图纸 - 5
    水源热泵机房图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
