工厂食堂给排水施工图纸cad平面图
-
建筑类别：餐饮
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：3181.92平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：15
-
消火栓用水量室内(L/S)：15
-
项目所在地：湖北
项目概要：该项目为
湖北省
工厂食堂
给排水施工图
，总建筑面积:为3181.92平方米，占地面积:1554.91平方米， 建筑层数：二层 建筑高度:9.30m 耐火等级：二级。
设计范围：排水系统、卫生间热水系统、灭火器平面布置、消火栓系统、自动喷淋灭火系统及屋面雨水系统。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

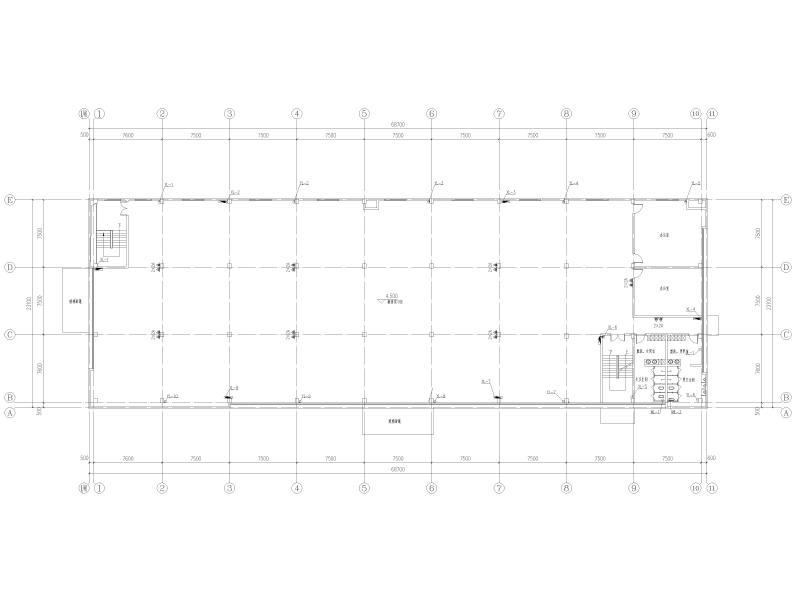

二层消火栓、雨水平面图 -

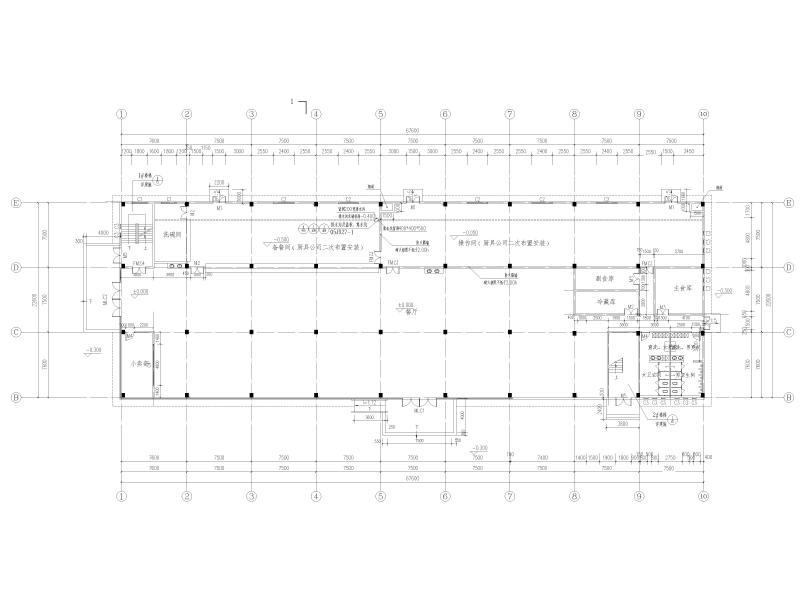

食堂一层平面图 -

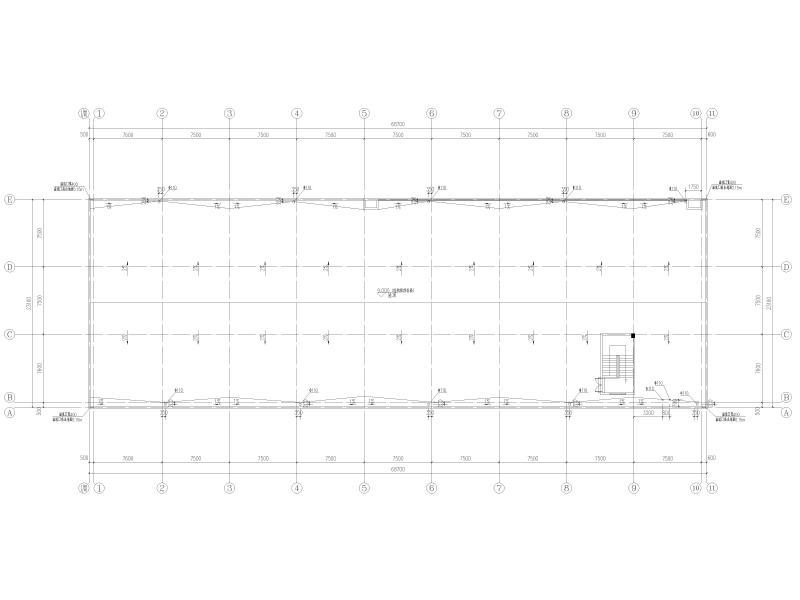

屋顶雨水留洞提资 -

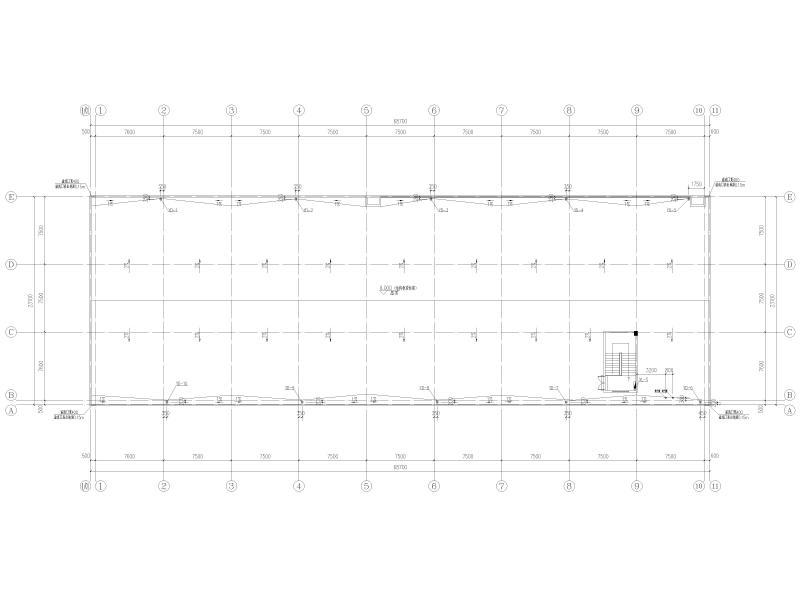

屋顶雨水平面图 -

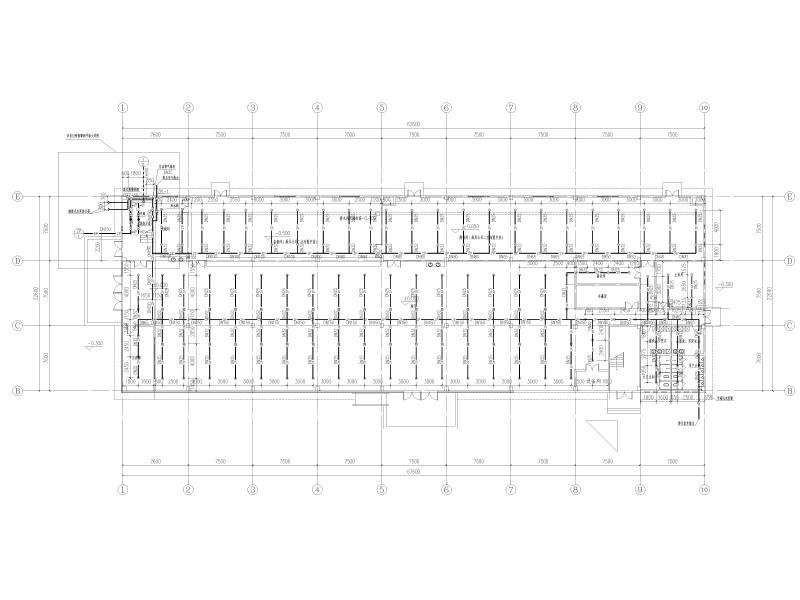

一层自喷系统平面图 -
消火栓系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：7.35 MB
- 收藏次数：0
-
文件名称：
附件-996569787879057859.dwg
