3层超市空调通风施工图纸

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:29000平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:39张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:电动压缩式冷水机组
  • 空调系统:制冷剂系统
  • 水系统:单式泵,定流量
  • 项目所在地:江苏

附件详情

该项目位于苏州,建筑面积约2.9万平米,地下一层为车库,面积7000平米,地上三层,一层为出租商铺,二三层为超市。业主为节约造价,只要求夏季供冷,冬季不采暖。主机采用水冷螺杆,设置在屋面,采用简易机房,末端采用吊顶式机组,新风机组集中设置屋面。所有通风与排烟系统均为合用系统。一层分割格局未定,仅设计新风和排烟,冷冻水预留主管。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

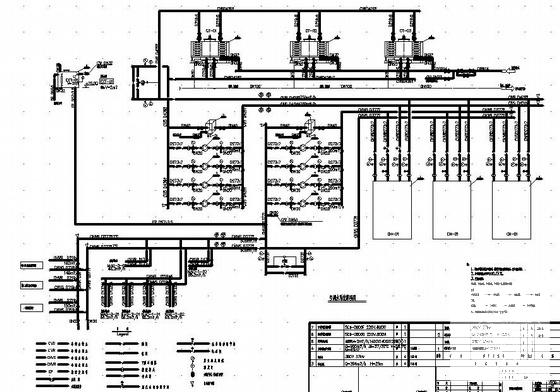

  • 通风空调施工图 - 1
    通风空调施工图 - 1

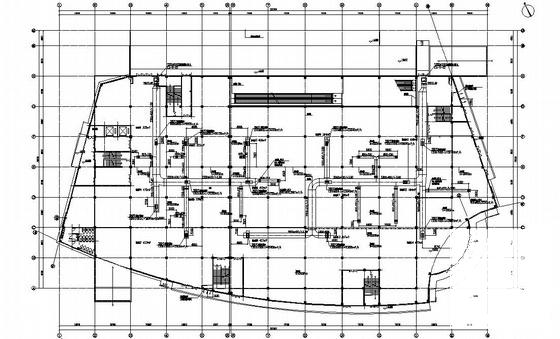

  • 通风空调施工图 - 2
    通风空调施工图 - 2

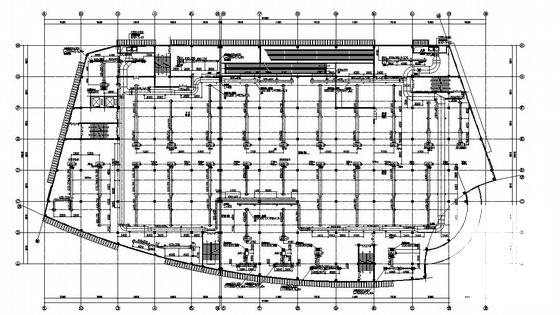

  • 通风空调施工图 - 3
