4层钢筋混凝土框架结构教学楼施工图纸cad平面布置图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 地下室功能:人防
  • 参考图纸:30张
  • 设计年代:近代
该附件为:钢筋混凝土框架结构教学楼施工图2019,格式为CAD版本。
一、简介:
该项目位于贵阳,钢筋混凝土框架结构教学楼,地上四层,局部地下1层,总高度16.5m,多层建筑
人防工程设计防护级别为:甲类常6级及核6级。
二、目录:
结构设计总说明、基础及地下室设计、桩基设计说明、基础平面布置图、基础梁平法施工图、柱平法施工图、梁平法施工图、板平法施工图、楼梯 结构施工图 。。。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 4.450梁平法施工图(X向)
    4.450梁平法施工图(X向)
  • 8.350梁平法施工图(X向)
    8.350梁平法施工图(X向)

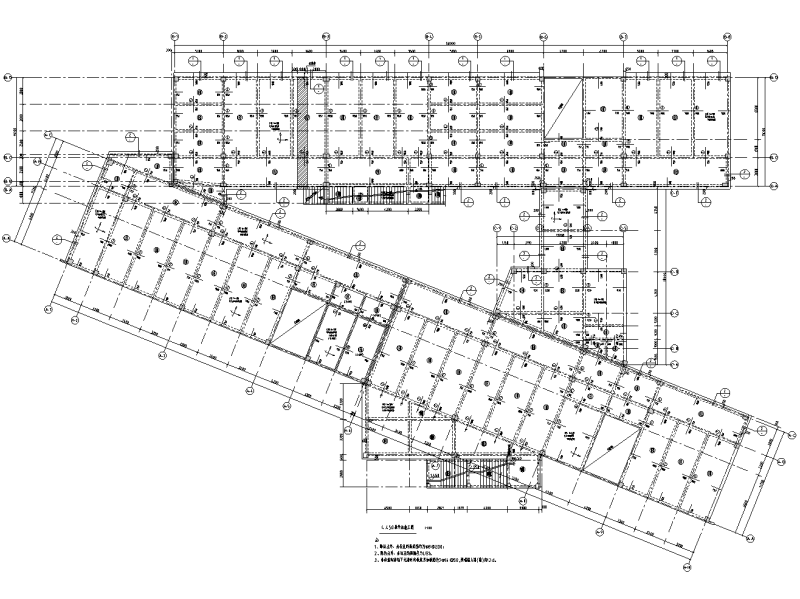

  • 4.450板平法施工图
    4.450板平法施工图

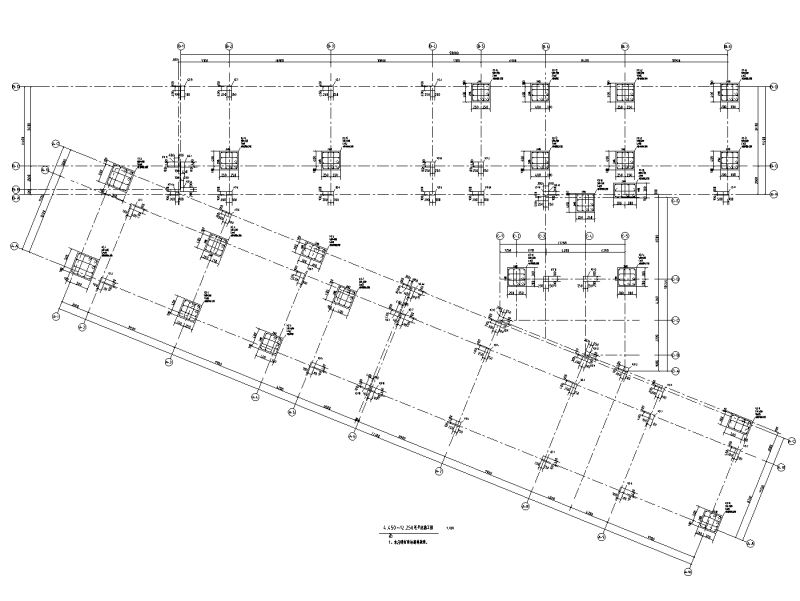

  • 4.450~12.250柱平法施工图
    4.450~12.250柱平法施工图
  • 基础梁平法施工图
    基础梁平法施工图
  • 基础平面布置图
    基础平面布置图
以上是部分截图,请下载附件后查看完整高清内容
