多层框架结构泵道产业园施工图纸29Pcad

该附件为：多层框架结构泵道产业园施工图2020 29P，格式为CAD版本。

一、简介：

该项目位于贵州，框架结构泵道产业园， 该工程的基础形式采用柱下独立基础、人工挖孔灌注桩或机械成孔桩， 该项目楼层数：a/D1~D6轴、1/E1~E7轴、1/E7~A1轴为1F，建筑总高：4.400米（最高点）； A1~2/A4轴为1F，建筑总高：6.692米（最高点）；A5~1/B9轴为2F，建筑总高：12.056米（最高点）; B10~C6轴为4F，建筑总高：18.500米。

二、目录

结构设计总说明、项目危大工程清单、基础设计说明、基础施工图、地梁施工图、屋面梁平法施工图、屋面板平法施工图、屋面柱平法施工图、梁平法施工图、板平法施工图、柱平法施工图等

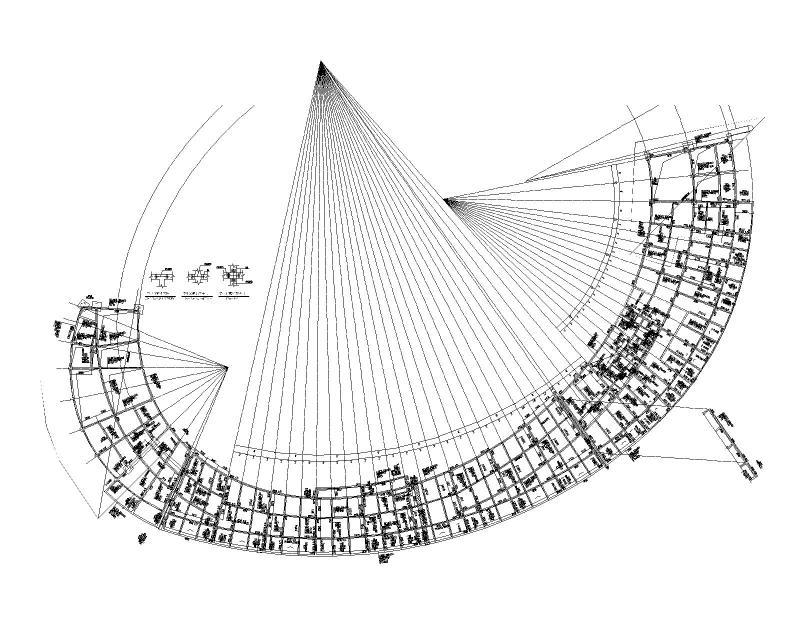

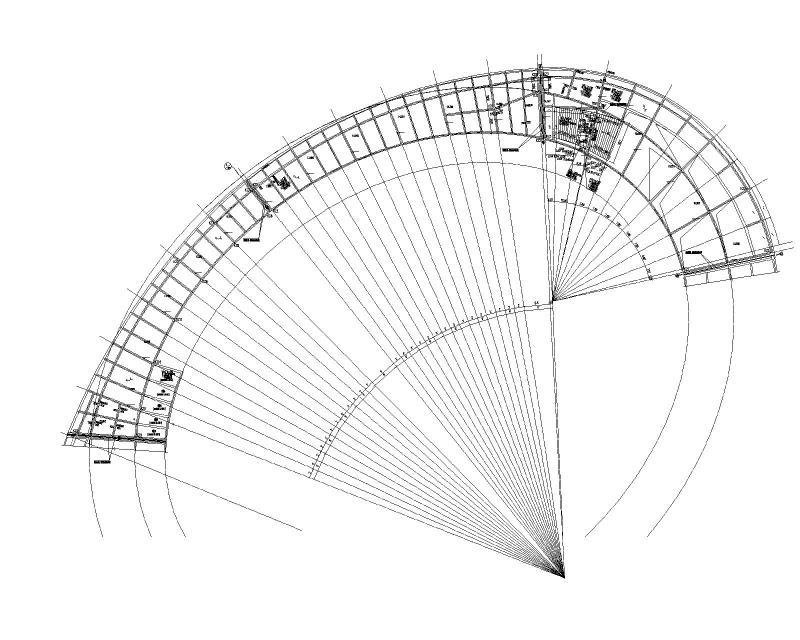

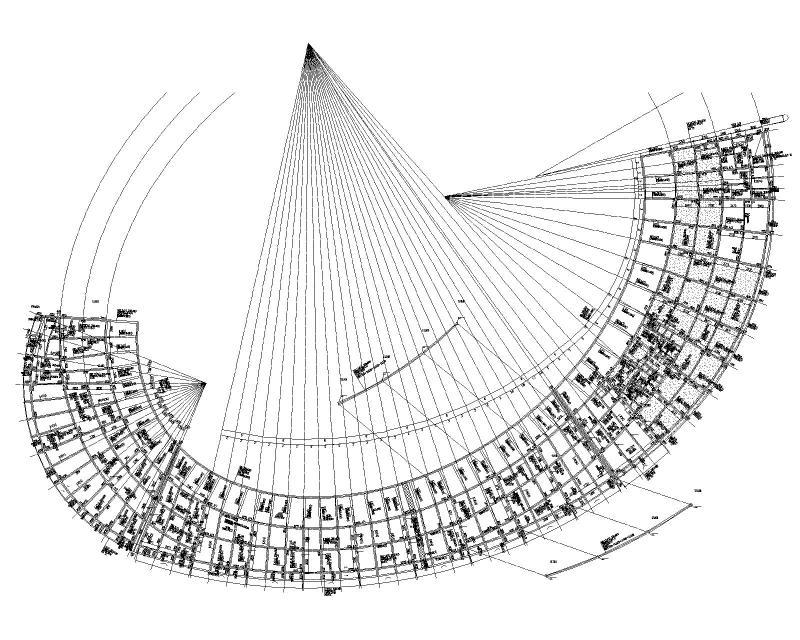

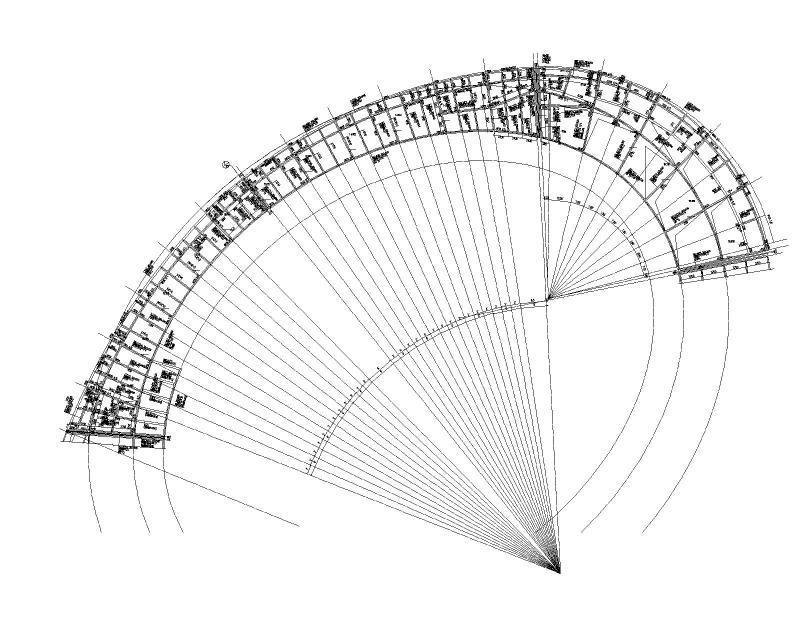

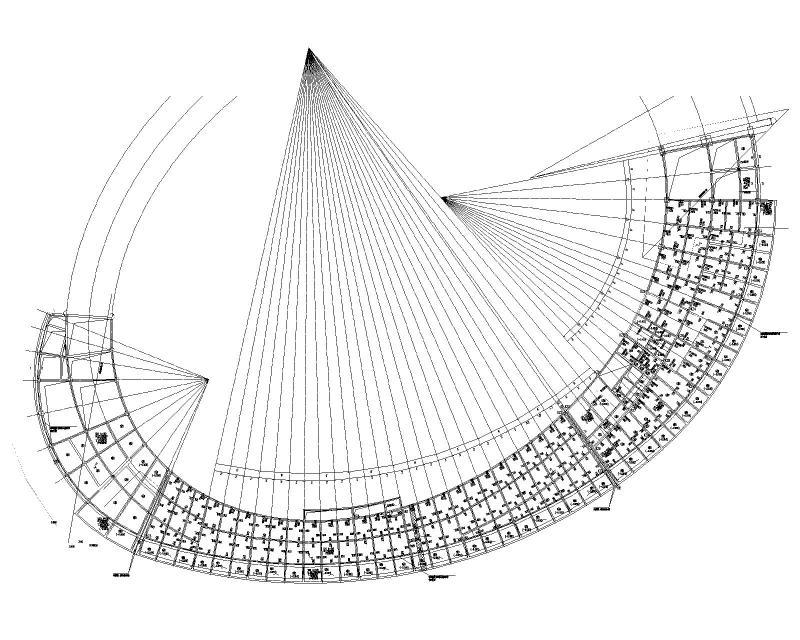

三、相关图片：
