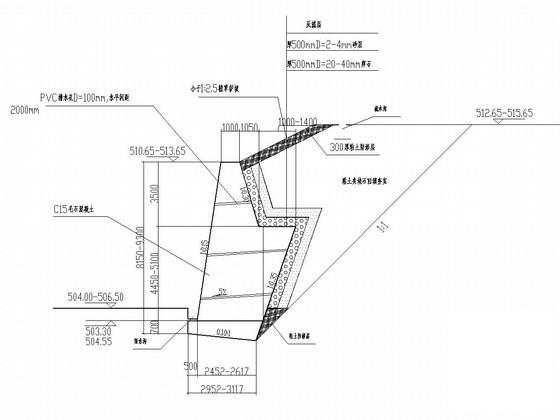

道路边坡整治工程施工CAD图纸设计51张（挡土墙）

附件详情

设计说明 ：
1.挡土墙放线应和房屋放线同时进行，如发现挡土墙与房屋有相交情况及挡墙顶高程与规划地面程不符情况应通知相关设计单位解决。
2.为避免边坡开挖出现不良后果，开挖放坡应根据建筑红线测量出边坡开挖范围，由上向下逐级开挖，开挖应分段跳挖,分段长度可取5-10米，正式开挖前应作试验段开挖，若边坡按设计开挖出现施工滑坡或不能保证施工安全情况，应通知设计单位更改。
边坡开挖属临时施工措施，未考虑边坡坡顶地面荷载的影响,严禁在坡顶部堆载。
3.挡土墙应分段施工，墙体砌筑与墙背填土交叉进行，以免墙体悬空断裂，施工缝应参照相关规范、规程执行。
4.施工过程中如发现与设计不符地方，应通知设计单位对挡土墙进行复核。
5.挡墙前部如新建建筑基坑开挖，标高低于挡墙基底应通知设计单位对挡土墙进行复核。
6.未尽事宜，按照相关规范执行。
7.图中尺寸以标注为准，不得直接从图中量取。
8.本施工图需经有资质审查单位审查合格后方可交付施工单位施工。
……
共51张，。
