8层教学楼及食堂通风防排烟系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:教育,餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20500平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:通风,防排烟,其它
  • 送风方式:散流器送风
  • 项目所在地:湖南

一、项目概要:
该项目位于湖南省,是一个高等院校教学楼及食堂建筑,地上8层,总建筑面积约20500平方米。
图纸内容主要包含设计施工说明,主要设备材料表及图例,通风平面图,楼梯间前室加压送风系统图,通风及防排烟平面图等...

二、通风及防排烟系统:
通风设计:
卫生间设机械排风,换气次数10次/h。电梯机房设机械排风,换气次数10次/h。其他教室、房间通过可开启外窗进行通风换气...
防排烟系统:
1. 2-D/2-E交2-1/2-2轴楼梯间前室不满足自然排烟条件,采用机械加压送风系统,加压风机位于屋面,火灾时开启,保证前室正压值为25-30Pa。
其他房间、防烟楼梯间、前室均满足自然排烟条件,采用自然排烟...

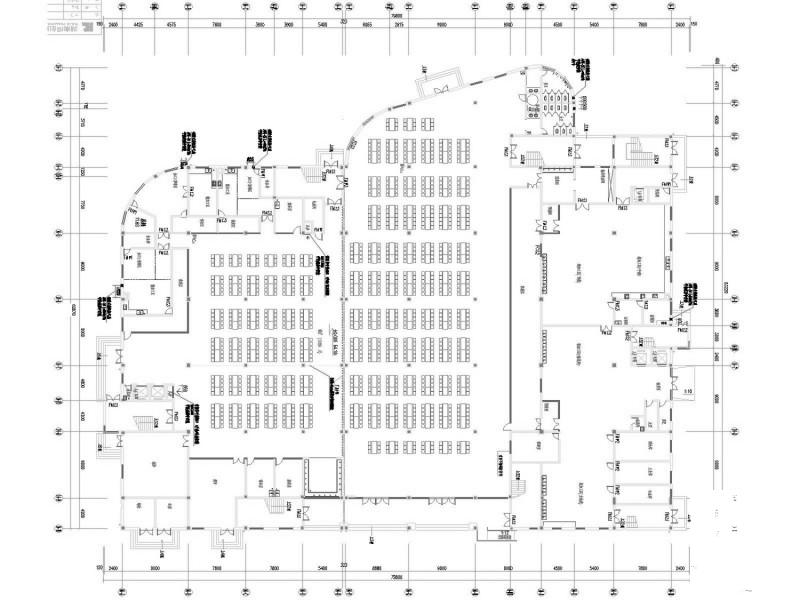

食堂一层通风及防排烟平面图

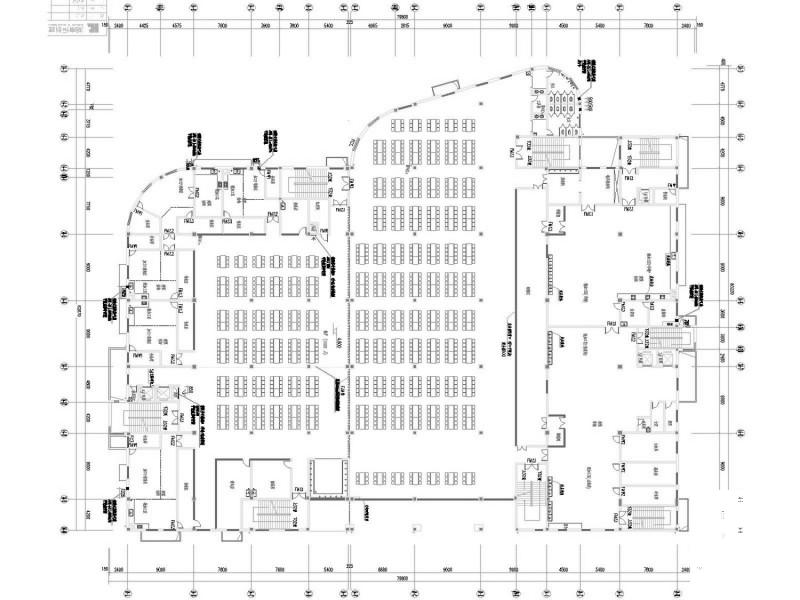

食堂二~三层通风及防排烟平面图

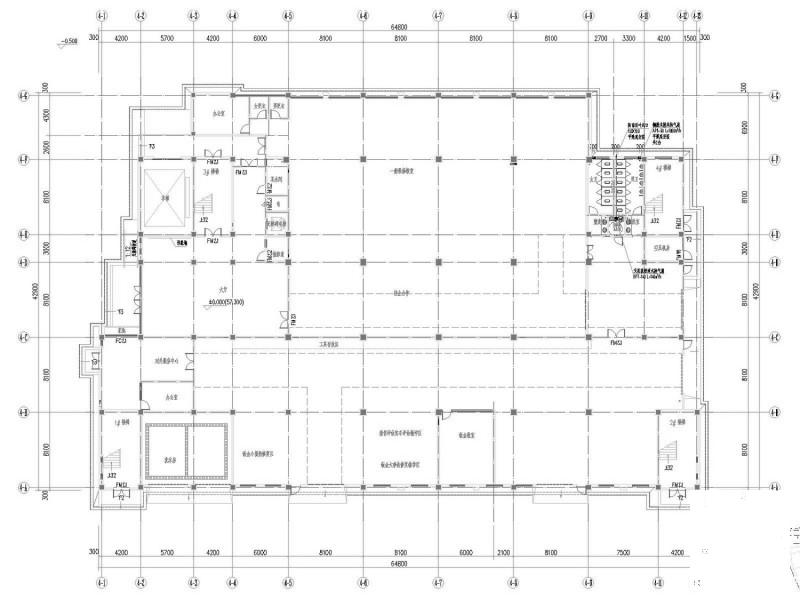

建筑艺术系一层通风平面图
汽车系一层通风平面图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 教学楼设计施工图纸 - 1
    教学楼设计施工图纸 - 1
  • 教学楼设计施工图纸 - 2
    教学楼设计施工图纸 - 2
  • 教学楼设计施工图纸 - 3
    教学楼设计施工图纸 - 3
  • 教学楼设计施工图纸 - 4
    教学楼设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
