市政道路工程中修施工CAD图纸（工程叙述文档）

• 公路等级：三级

• 车道数：二车道

• 设计时速：30

• 干线：是

道路规划红线宽24m，现状道路横断面图为：3.5~3.8m人行道 14m车行道 1.9~4.5m人行道=19.4~22.3m

本次中修拟对道路红线内商铺前的水泥地坪进行挖翻，新建同质砖结构人行道，道路横断面布置为：5.5m~6.0m 14m车行道 1.9~4.5人行道=22.1m~24m。

车行道路面横坡基本维持1.5%~2.2%，设直线路拱。人行道横坡为直线坡，维持现状横坡。

······

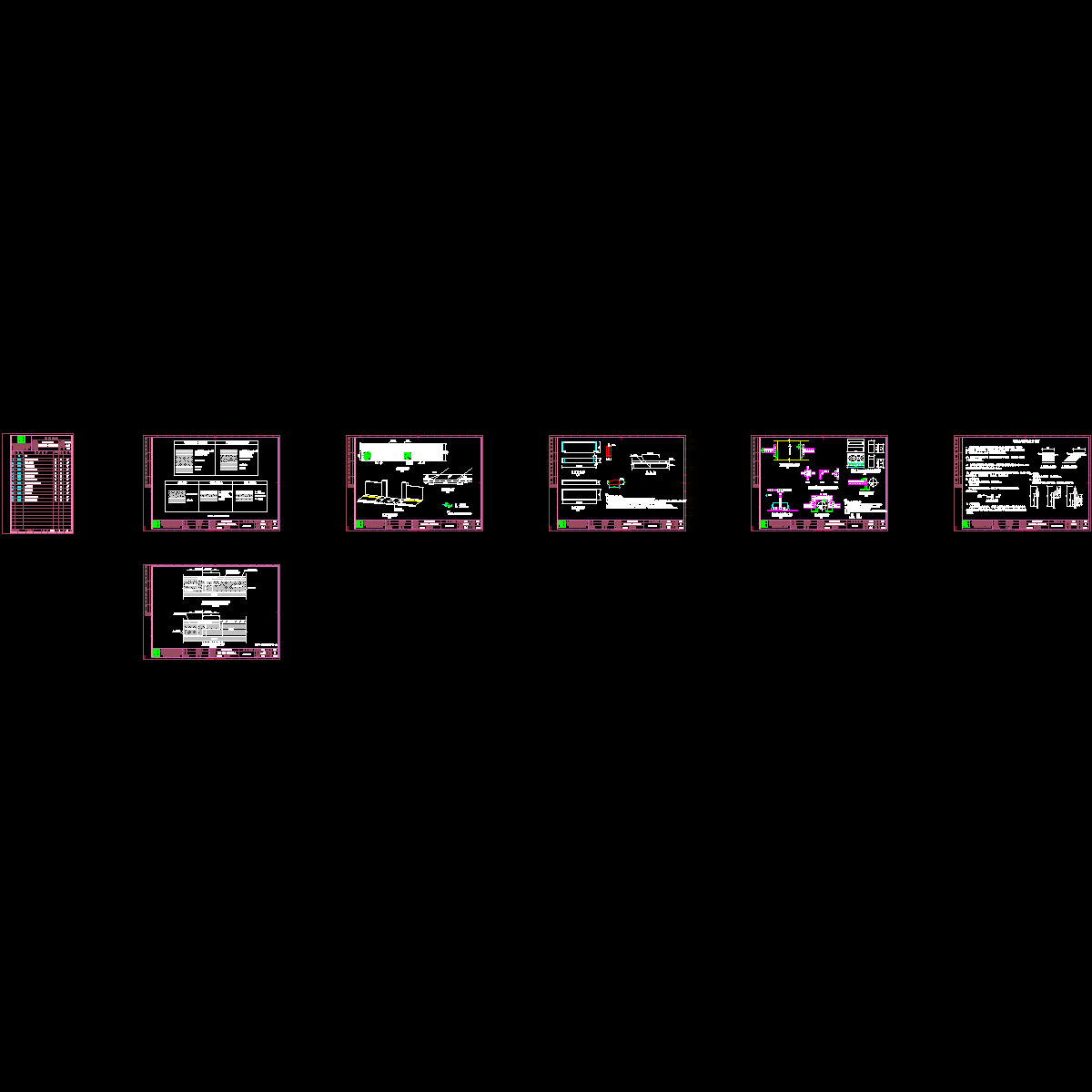

1. 施工总设计说明；

2. 道路平纵横断面图；

3. 土方图；

4. 板块图；

5. 标线图；

6. 目录通用图；

7. 雨水连管修复施工图

······

共21页，编制于近代年3月。

道路平面设计图

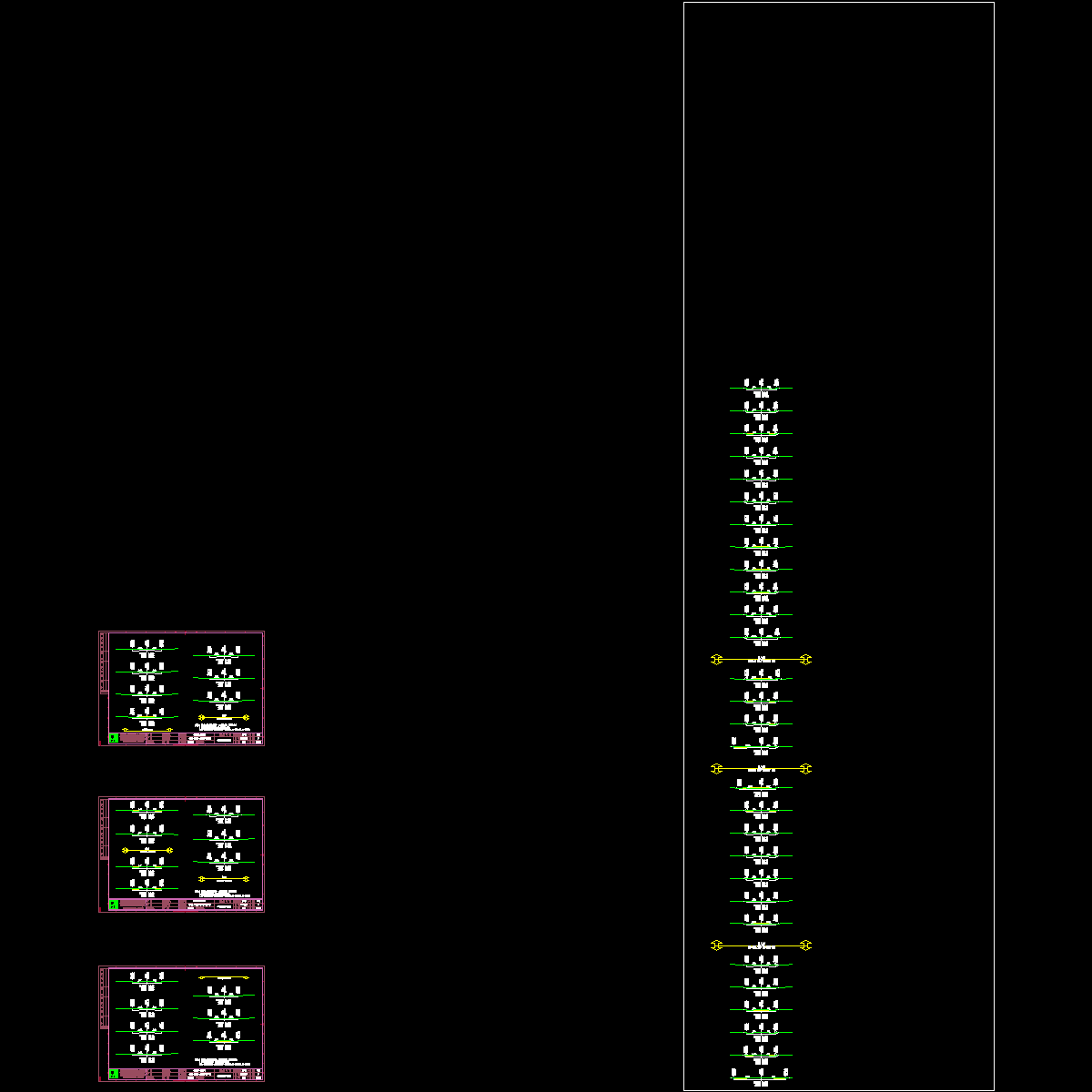

道路横断面设计图

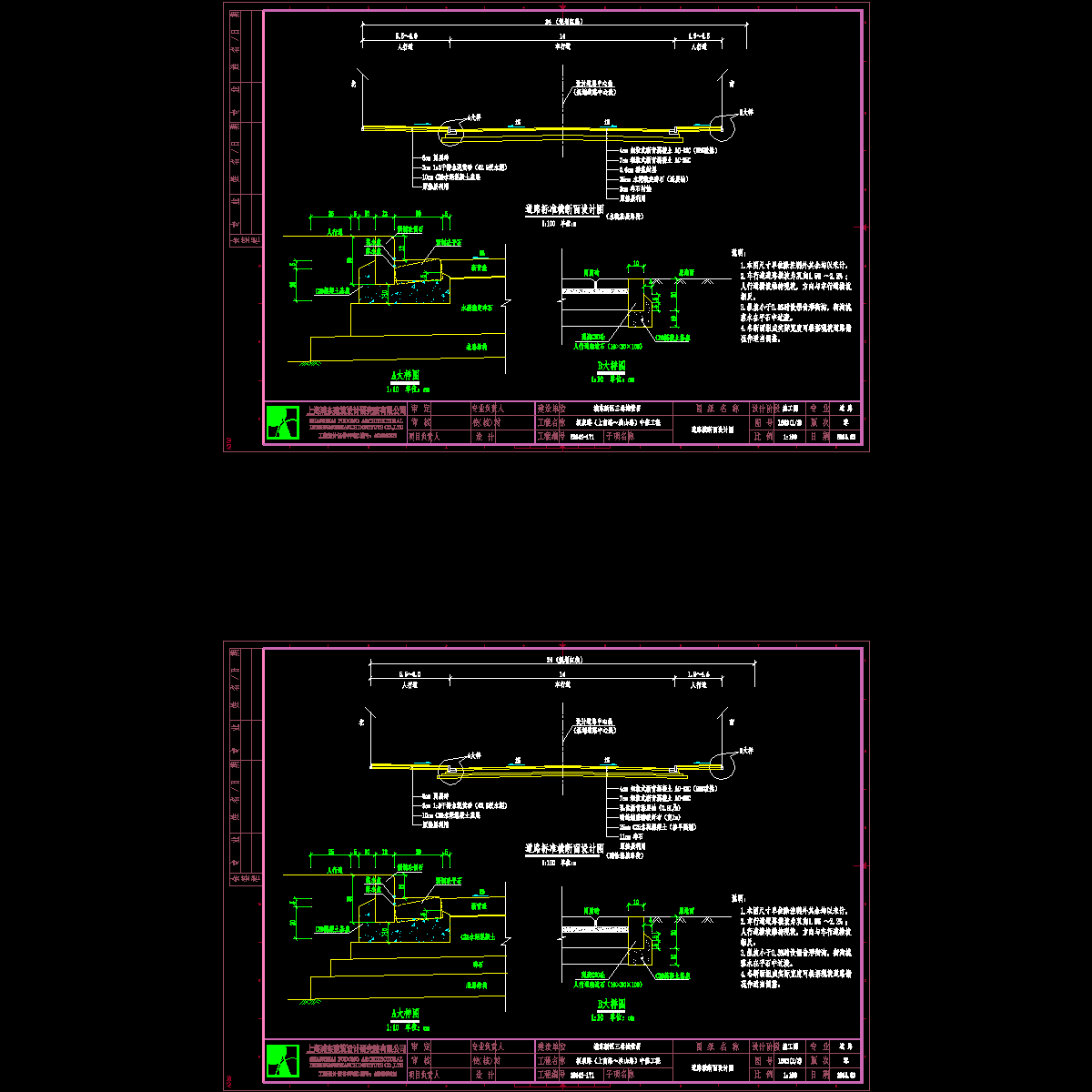

道路横断面施工设计图

道路纵断面设计图

雨水连管修复设计图
