公园园区景观桥梁工程全套施工CAD图纸设计38张（钢筋混凝土拱桥）

附件详情

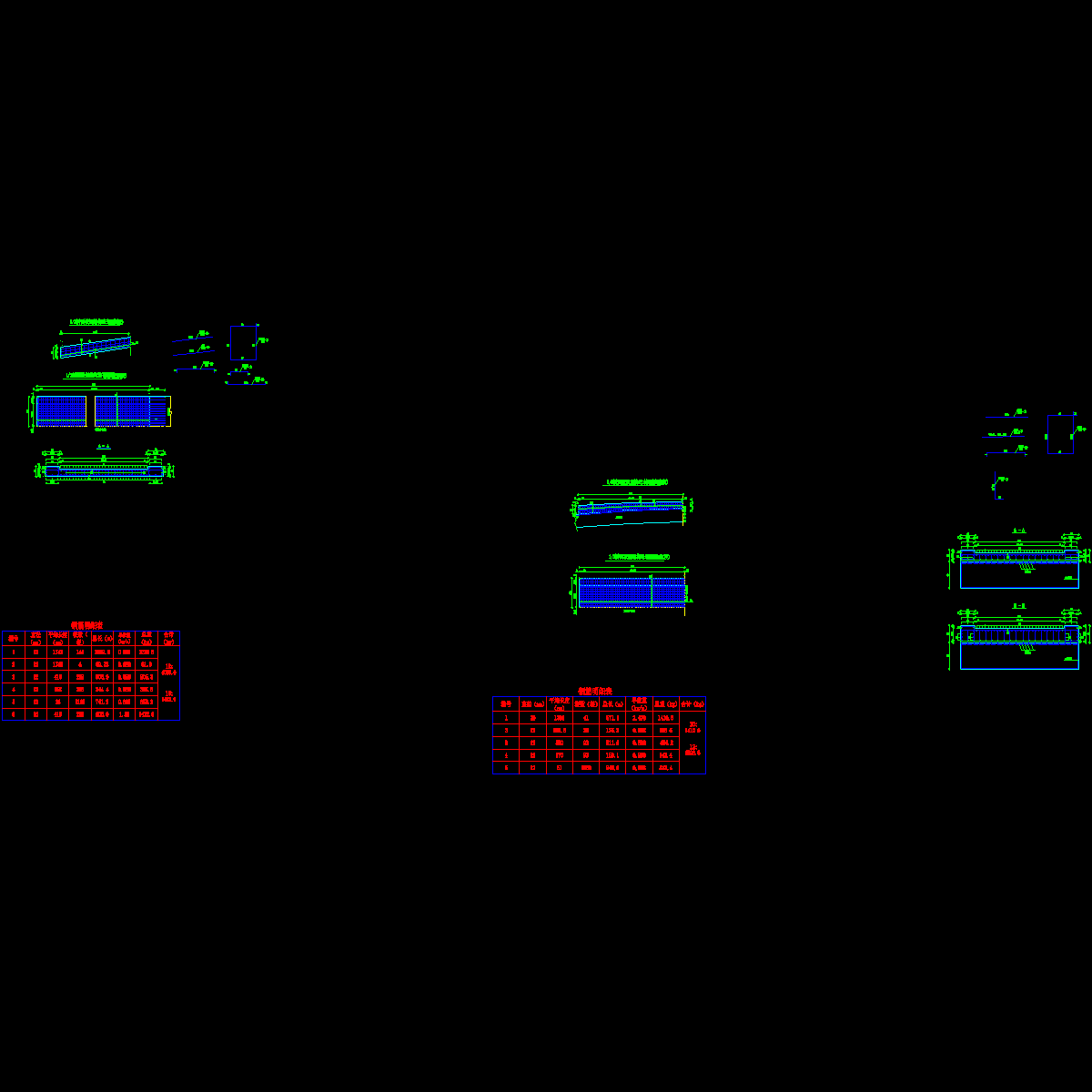

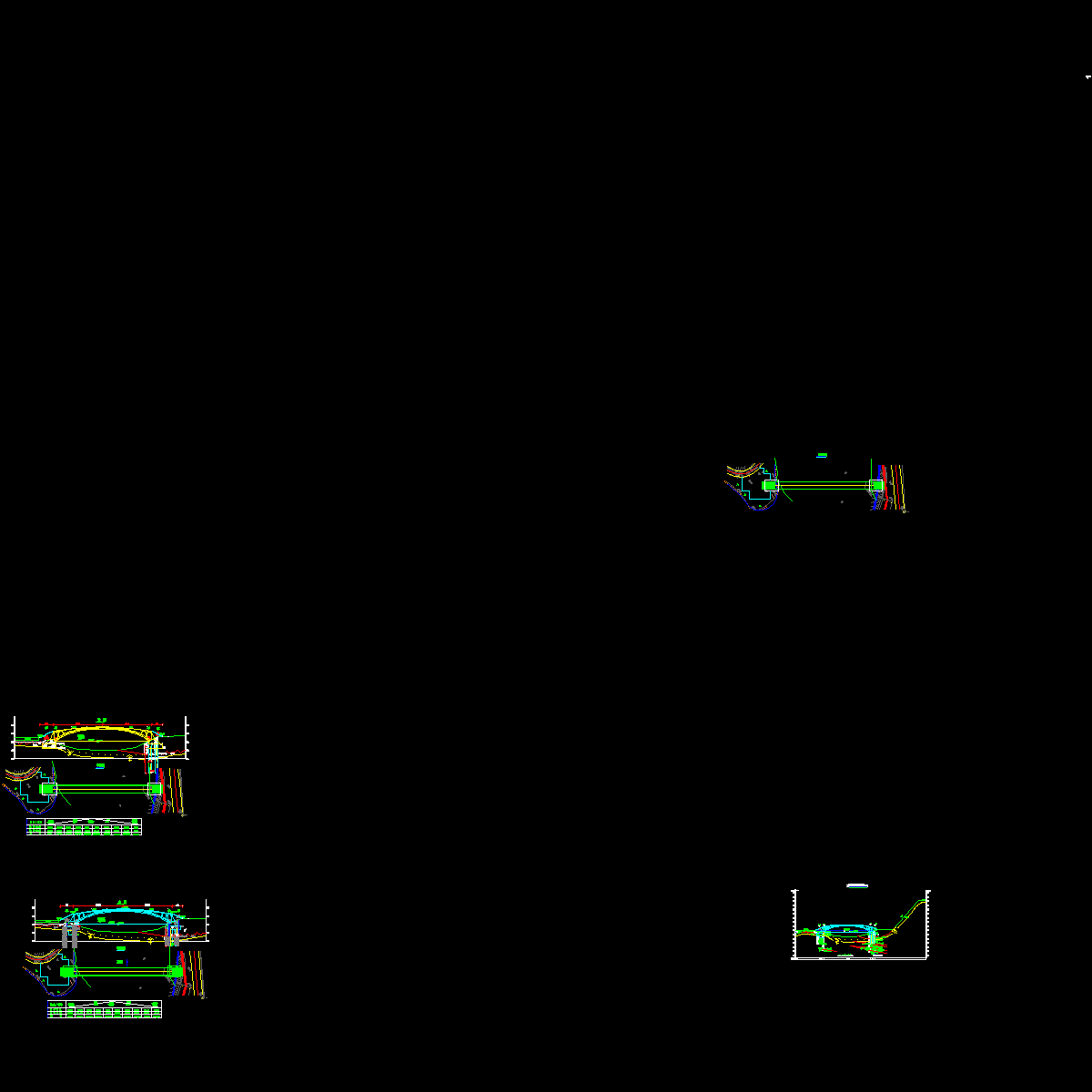

该桥位于公园内，是一座跨越河流两岸的人行桥，大桥两岸均连两岸道路，路线全长59.178米，桥梁长度47.2米。本桥净跨45m，桥面全宽4m，满足过往人行要求，采用钢筋混凝土拱桥，桥型古朴、亲切、耐用使得整桥质感，亲切，耐用桥面两侧高程相差不大，从景观方面考虑，设置以主跨对称中心两侧设置9.75.0%的对称纵坡。
……
主要技术标准:
（1）桥梁设计基准期为100年；
（2）道路等级：人行桥；
（4）设计荷载：
人群荷载：3.5kn/m2；
（5）主桥桥面宽度：全桥宽度为4.0m，具体布置为：0.5m（栏杆） 3m（人行道） 0.5m（栏杆）=4.0m；
（6）桥面横坡： 双向横坡1.0％；
（7）通航标准：无河道通航要求；
（8）地震：抗震设防A类，按照Ⅶ度区设防，地震动峰值加速度为0.05g。
……

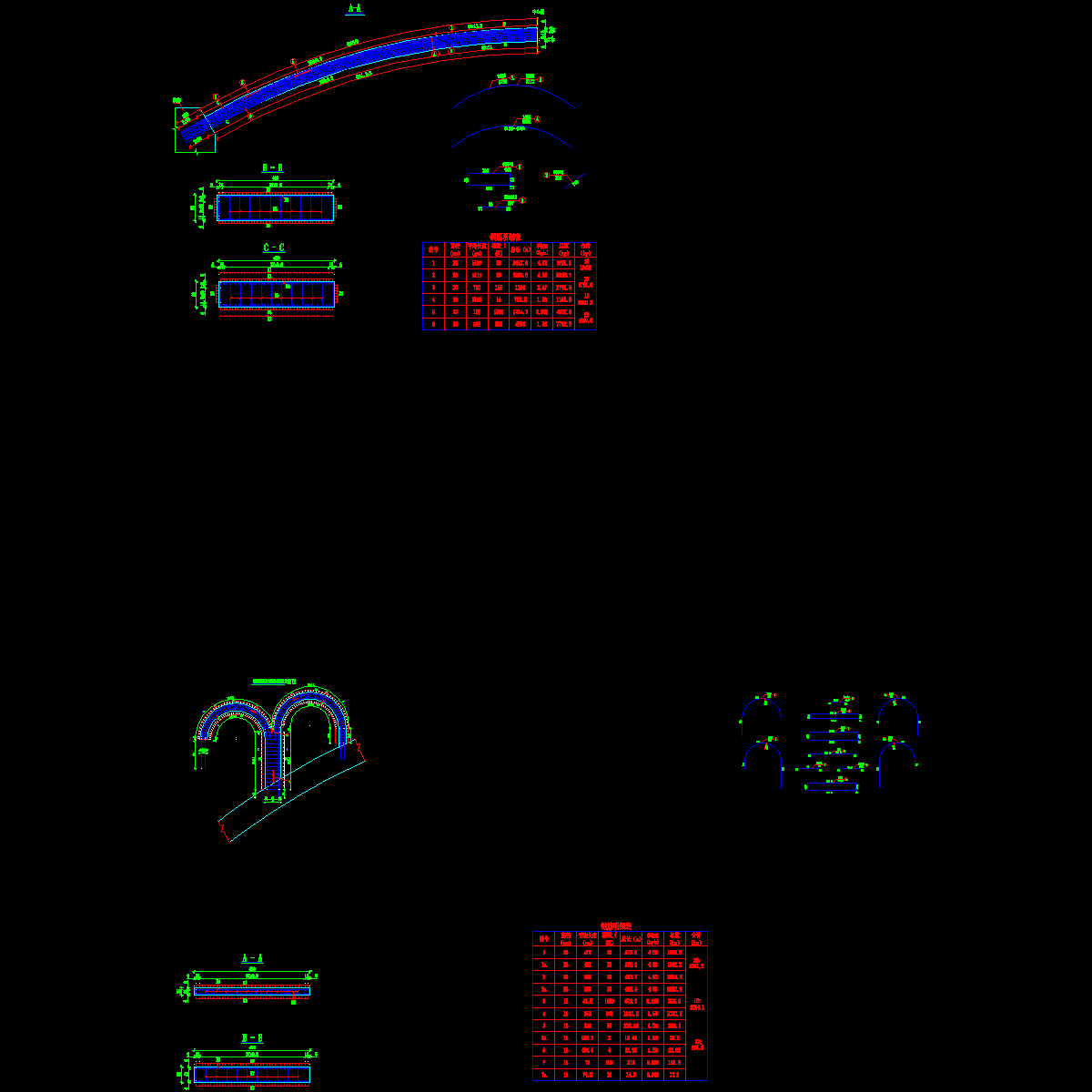

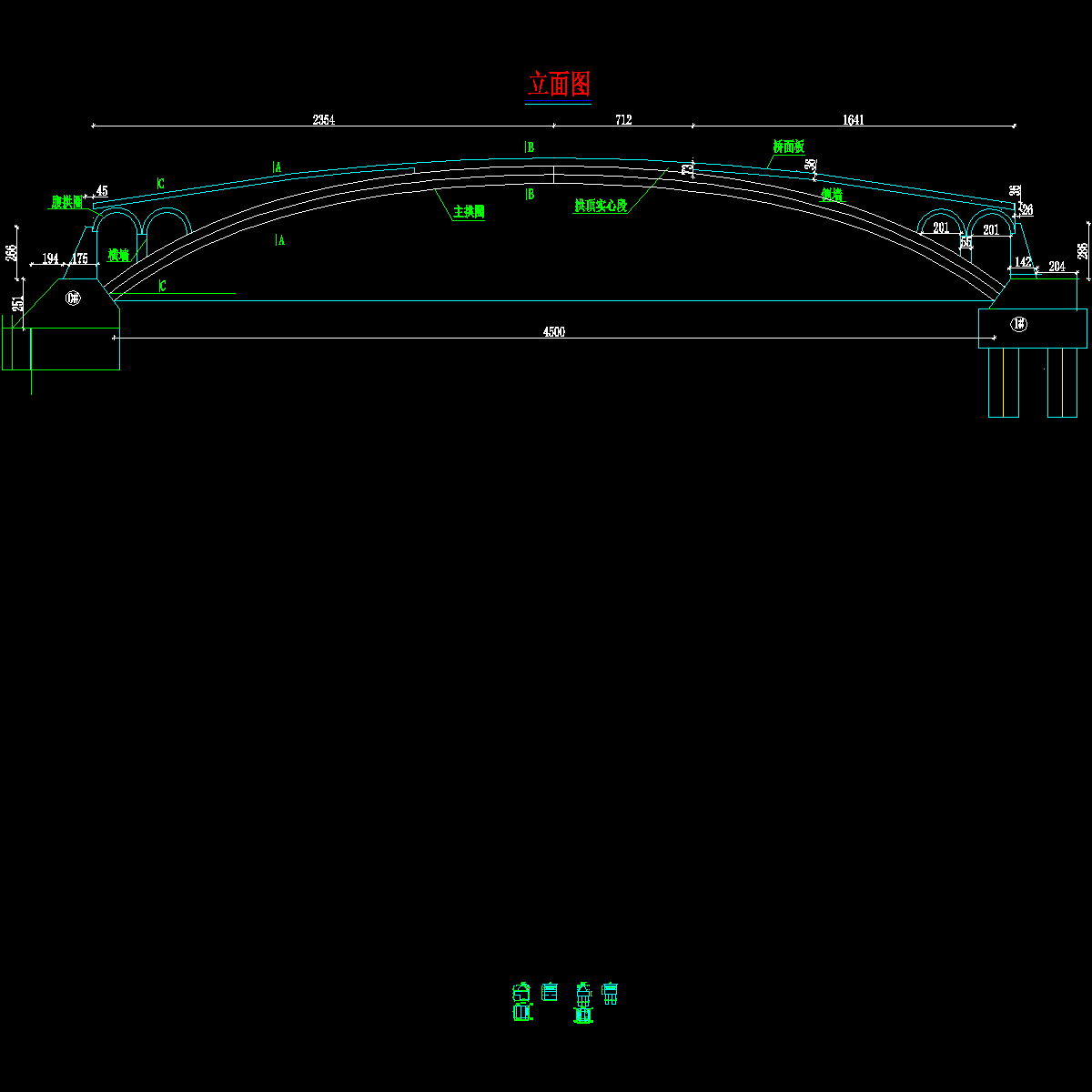

本方案为等截面悬链线空腹式钢筋混凝土拱桥,主拱圈采用悬链线无铰拱，主拱净跨45.0m，净矢高6m，矢跨比为1/7.5，拱轴系数5.66。主拱圈为钢筋混凝土结构，采用矩形截面，两侧嵌固青石，截面全宽4m，高度0.9m，主拱圈混凝土采用C40。

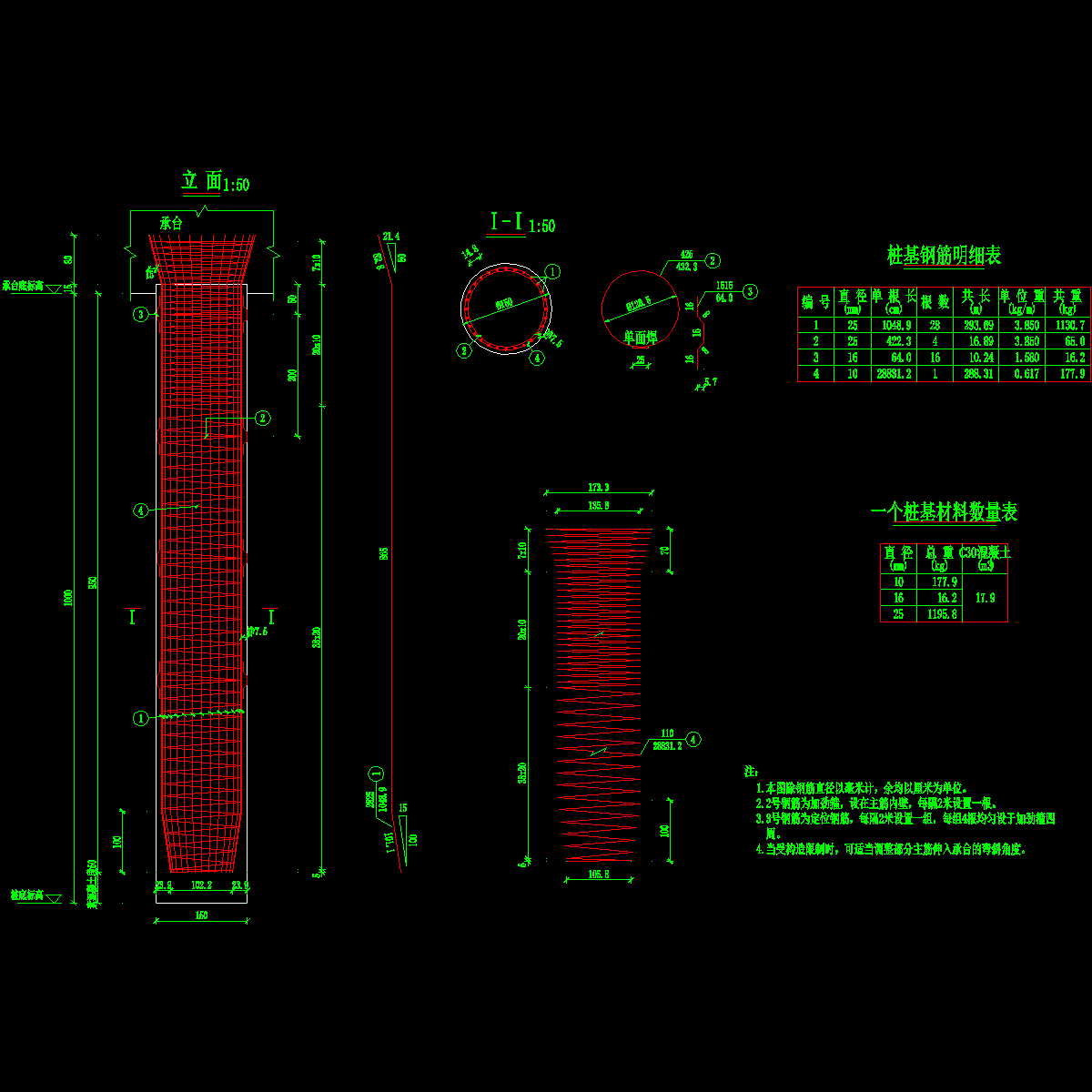

拱座采用钢筋混凝土结构，根据桥台处的地形地质条件，本桥0#桥台处均采用了重力式桥台，扩大基础,1#桥台采用承台桩基础（钻孔成形）。
……
共38张，编制于近代年。
