208245平米25层综合住宅楼小区强电系统施工图纸

资料简介
赚取积分

建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：208245平方米
地上层数：25层
图纸设计深度：施工图
参考图纸：87张
设计年代：近代
节点大样：其它
负荷等级：三级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统 ,低压配电,电气照明,建筑物防雷,其它
弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、火灾报警系统图
3、低压配电竖向系统图
4、配电系统图
5、GK2 配电箱系统图
6、楼宇对讲系统图
7、电话系统图
8、电视系统图
9、防雷接地图

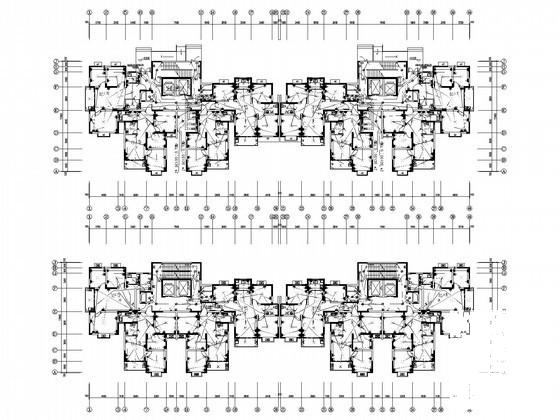

10、电气平面图
11、冷凝水系统展开图
12、生活给水系统展开图
13、雨水系统展开图
14、标准层冷水系统图
15、给排水平面图
16、正压送风系统图
17、暖通平面图

附件详情

该附件是综合住宅小区强电系统施工图纸（含水暖），总共87张。
项目总建筑设计面积：208245.15平方米。8#住宅楼25层，建筑层高均为2.9m，建筑占地面积767.11m,单体总建筑面积为19308.97m。10#住宅楼20层，建筑层高均为2.9m，11#住宅楼20层，建筑层高均为2.9m，
设计内容：1)动力配电系统；2)照明配电系统；3)建筑物防雷、接地系统及安全措施；4)火灾自动报警及消防联动系统；5）电话系统图；6）楼宇对讲系统；7）电视系统等。

立面图

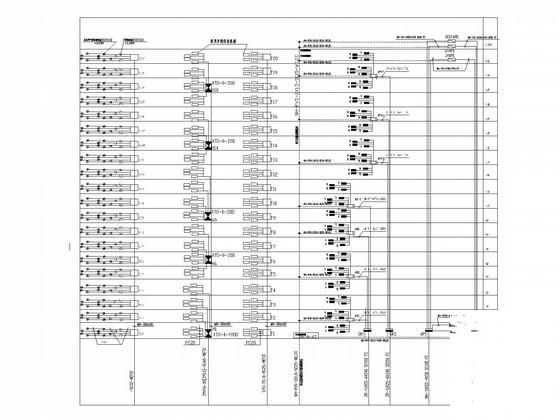

低压配电竖向系统图

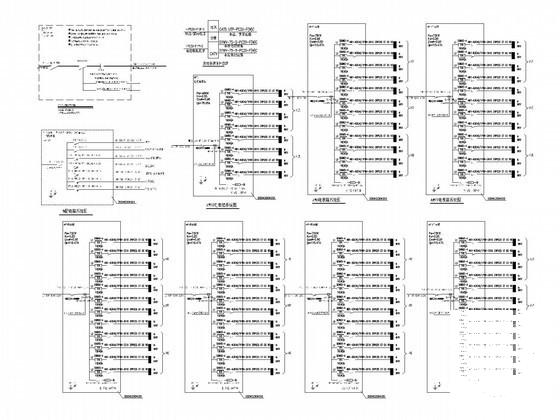

配电系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
