城市政8层档案馆建筑施工CAD图纸（效果图纸）
- 档案馆规模：丙级（县、市）
- 结构类型：钢筋混凝土结构
- 建筑类别：图书档案馆
- 档案馆规模：丙级（县、市）
- 外立面材料：幕墙
- 建筑高度：多层建筑
- 外立面材料：幕墙
- 幕墙面板材料：玻璃幕墙
- 建筑结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 图纸设计深度：施工图
- 项目地址：江苏
- 图纸设计风格：现代风格
- 图纸设计流派：现代
- 图纸设计格式：JPG,天正建筑CAD 7.0,CAD2000
- 参考图纸：31张
- 建筑面积：14790平方米
- 建筑高度：36.9m
- 地上层数：8层
- 地下层数：1层
- 地下室功能：人防
- 效果图：有
附件详情
功能：档案存储用房
该资料包含：总平面图，施工说明，各层平面图，立面图，剖面图，外墙详图，连廊一层平面、剖面图，墙身详图，节点详图。
总开间x进深：61.9x29.4米
基地面积: 89900平方米
图5
图6
图7
图8
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

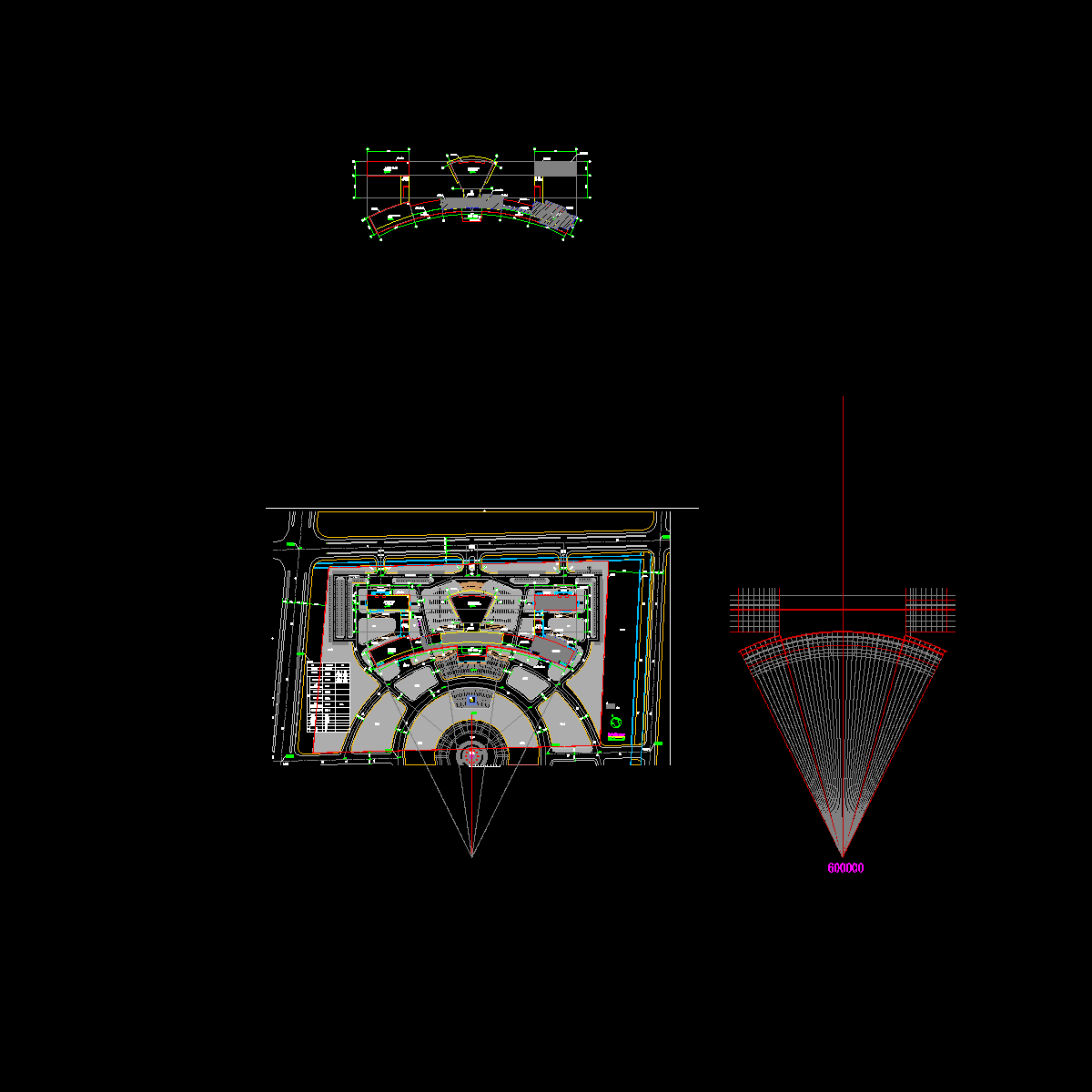

01-zpm090927.dwg -

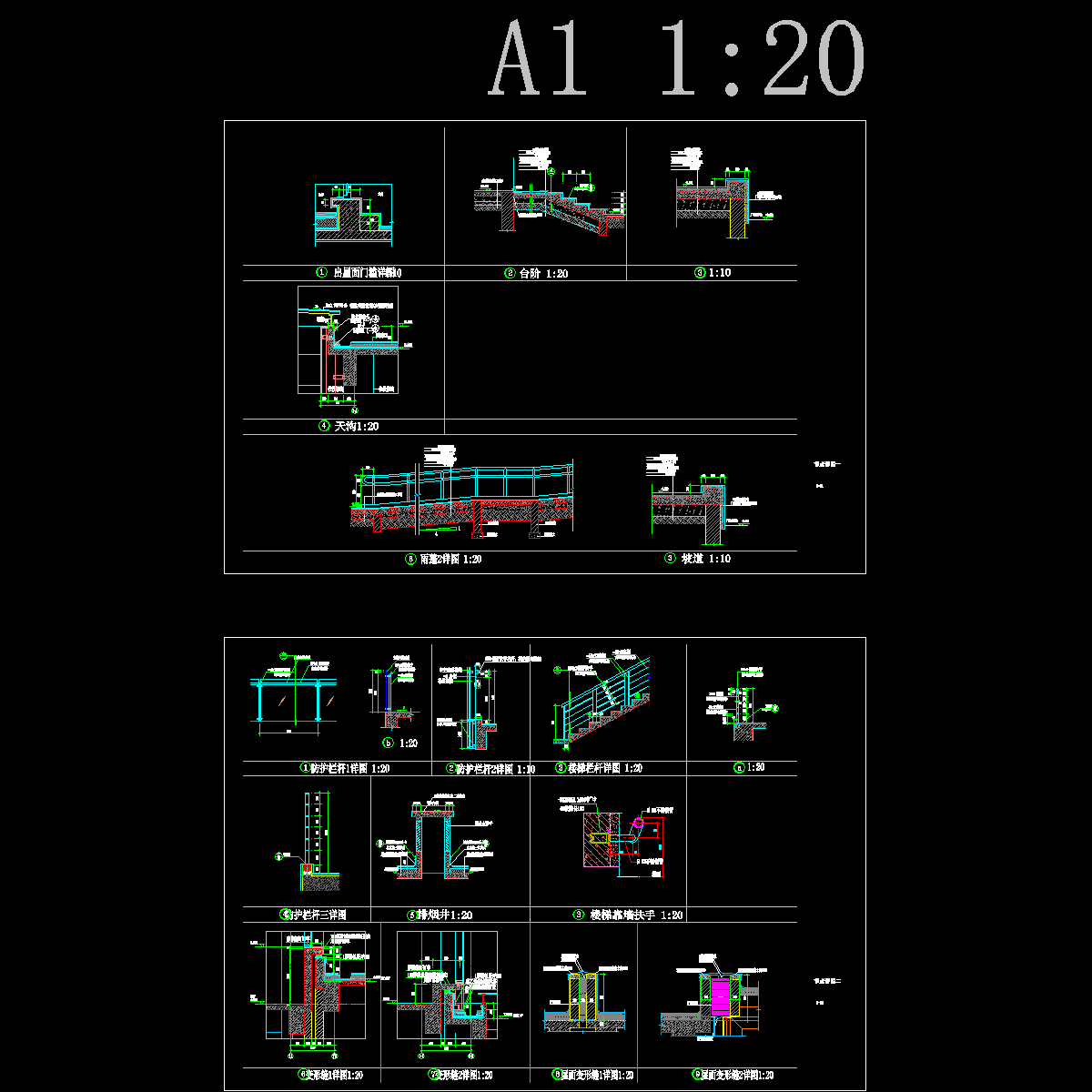

4#节点090930出图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：12.13 MB
- 收藏次数：0
-
文件名称：
附件-995990559087706997.rar
