地下建筑概况
(1)该项目地下室部位共二层,每层层高分别为4.300米,总建筑面积约为7000 m2,主要作为大型地下停车库及设备用房等,地下一层的南侧设置的汽车坡道为地下车库的入口,地下一层的北侧设置的汽车坡道为地下车库的出口,地下二层南部为六级人防。
(2)地下室共有电梯(包括客梯、货梯、消防梯)三部,主楼核心筒部位楼梯二个。
(3)地下室埋深9.75米,地下室侧壁采用连续墙结构,结构自防水(抗渗等级S6);在地下室侧壁外侧、地下室顶板及地下一层车库出入口坡道外壁加做涂料防水层;厕所、水泵房等的楼地面上刷1.5厚水性双组份弹性防水涂料后再做施工基层及面层。
(4)地下室设备机房门采用木质甲级防火隔声门,楼梯间采用木质乙级防火门,地下室防火分区分隔除防火墙外采用耐火极限大于3.00h电动特级防火卷帘。
(5)地下室地面、墙面、平顶做法详见建筑设计说明。
1.5 地下结构概况
(1)地下室建筑结构形式采用现浇钢筋混凝土框架~剪力墙结构,板墙厚度分别为250mm、300mm、400mm、750mm,汽车坡道侧壁墙厚为350mm(内),650mm(外)。
(2)该项目桩为钻孔灌注桩,根据桩的位置区域和作用不同共有φ750、φ600二种规格。
(3)基础底板厚度一般为850mm,底板结构面标高均为-8.900米。四、五桩承台的厚度h=1600mm,六桩承台的厚度h=1800mm,二、三桩承台的厚度h=1200mm,核心筒处大承台的厚度h=1600mm。基础略呈方形,其中南北向长度约为120米,东西向长度约为40米,底板配筋采用双层双向钢筋网片形式,承台和核心筒处大承台另需附加钢筋网片,保护层厚度板底为100mm,板面为30mm,侧墙迎水面不小于50mm。混凝土方量约4200m3,砼设计强度等级为C30,砼的抗渗等级为S8。基础垫层采用150厚C20素砼垫层。
(4)地下一层楼板厚度为150mm,一层楼板厚度为180mm(人防部分为200mm),汽车坡道板厚为250、300mm;
(5)设计采用后浇带将地下室各层楼面及承台分成三个块分阶段施工,后浇带要待主楼沉降趋于稳定后方可封闭。
(6)该项目抗震设防烈度为7度,结构安全等级为三级。
(7)该项目围护结构采用钻孔灌注桩挡土,深层搅拌桩止水,基坑南侧圆弧区域因13号地铁线的规划要求,局部采用φ850SMW工法围护。内设两道砼支撑,并结合第一道支撑设置一座钢筋砼栈桥。坑底局部深坑采用双头搅拌桩和压密注浆加固。
(8)材料:
1.混凝土:
基础部分:基础垫层采用C20;地下室底板为C30(S8);地下室主楼剪力墙为C40,柱为C60,其他为C30;地下室顶板为C30(S6),地下一、二层梁板均为C30;地下室侧墙为C30(S8);地下部分的砼内需掺入一定量的低碱型(总碱量≤0.75%)抗裂防水剂(HEA)替代等量水泥。
2.钢筋:
该项目钢筋有HPB235级钢筋、HRB335级钢筋、HRB400级钢筋,钢筋强度标准值应具有不小于95%的保证率,吊环和预制构件的吊环、受力预埋件的锚板应采用HPB235级钢制作,HPB235级钢筋采用E43型焊条,HRB级钢筋采用E50型焊条。对于迎水墙面钢筋保护层厚度不应小于50mm部分,应在保护层内配φR6@150网片。
3.墙体材料:
外墙采用200厚加气混凝土砌块、M10水泥砂浆砌筑到顶,内墙采用200厚和100厚加气混凝土砌块,M10水泥砂浆砌筑到顶。
4.地下室底板、外墙、顶板等的后浇带做法详见结构施工总说明,此处不赘述。
5.结构节点构造做法详见结构施工总说明,此处不赘述。
……
字数约7.3万字 编制于近代年

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

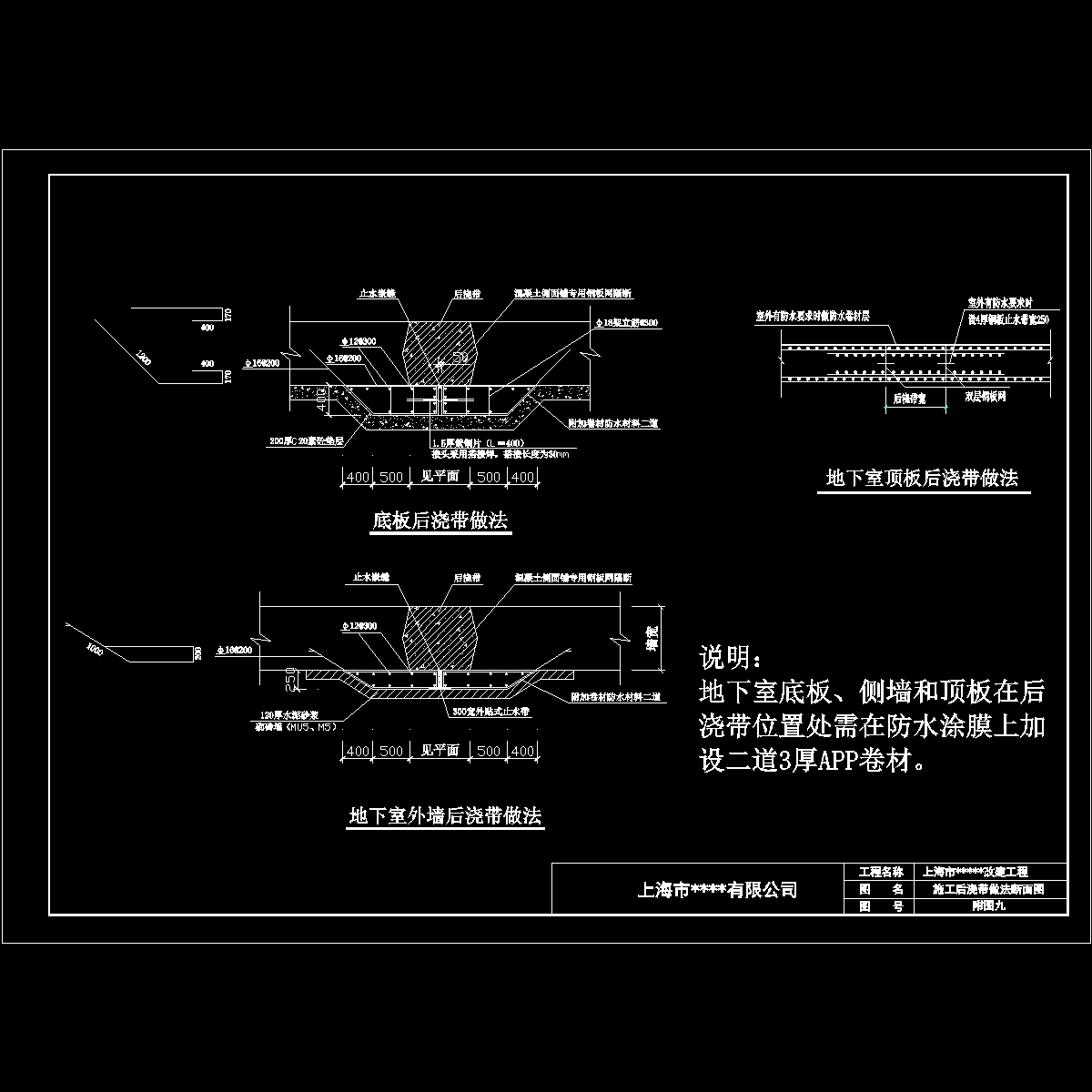

  • 后浇带及防水止水板做法00.dwg
    后浇带及防水止水板做法00.dwg

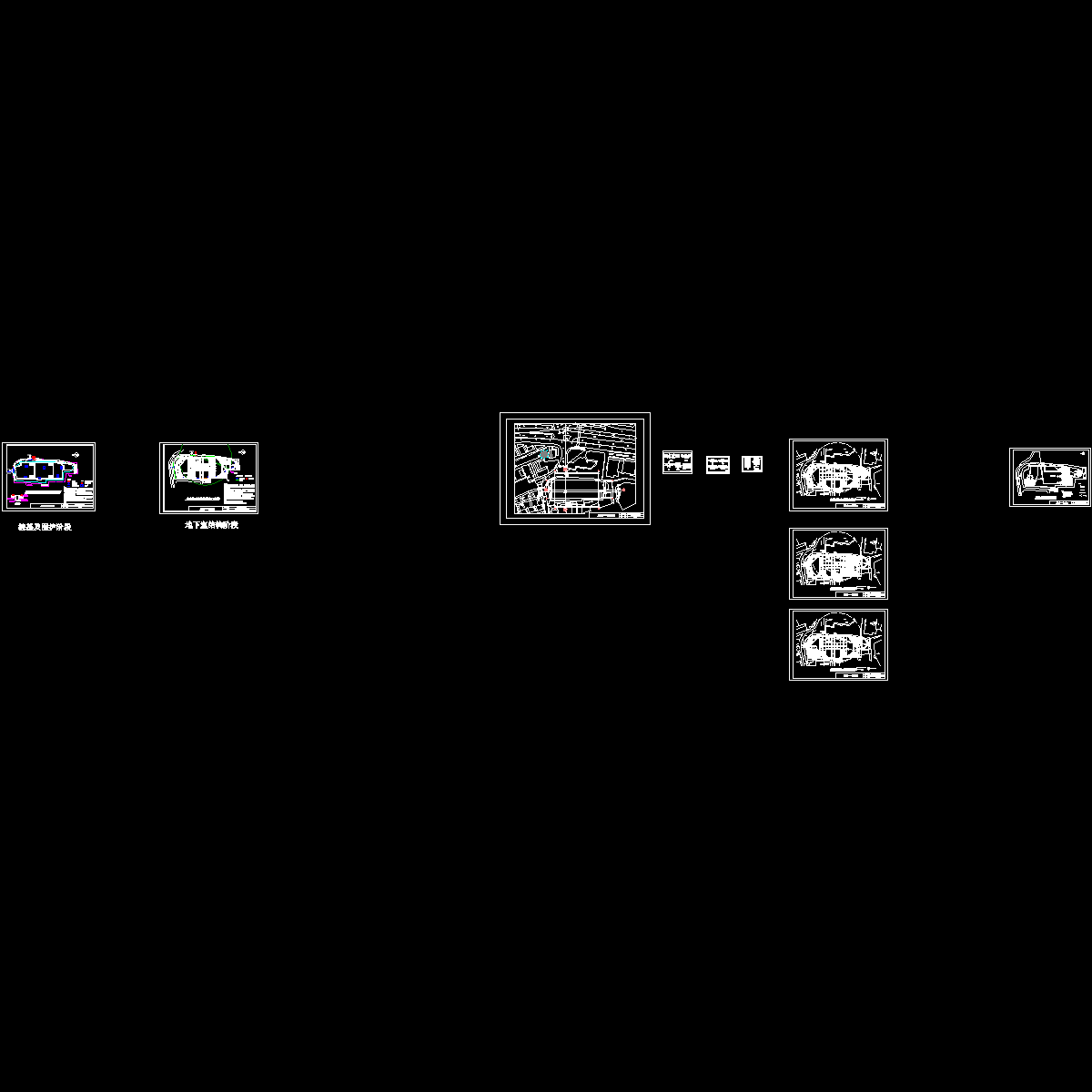

  • 地下施组附图00.dwg
    地下施组附图00.dwg
