国际羽毛球培训中心智能化CAD大样图(包括建筑设备监控系统、智能照明控制系统、电力监控系统、BMS集成管理系统)

  • 建筑类别:体育
  • 建筑高度:多层建筑
  • 建筑面积:34731平方米
  • 图纸设计深度:竣工图
  • 参考图纸:63张
  • 设计年代:近代
  • 项目地址:广东
  • 弱电设计:入侵报警系统,巡更管理系统,建筑设备监控系统,综合布线系统,会议系统,智能化集成,机房工程
一、项目概要
广州国际羽毛球培训中心总建筑面积 34731 m2,其中羽毛球馆建筑面积 13049 m2, 地下车库、设备用房面积 5992m2,共三层。建筑高度 23.5m,属甲级体育建筑,其耐火等级为二级;公寓楼地上6层,建筑面积8900m2,共设标准间87间,套间13间,合计100间;与之配套的会议室、办公室。
二、施工范围、施工内容
(一)该项目智能化工程施工范围如下:
体育馆、公寓楼智能化系统工程施工范围:系统的施工及深化设计,包括系统的深化设计、设备与材料的供应及其运输、包装、现场仓储、安装、设备安装、布线施工和电气接线、系统测试、调试以及与相关系统的联调、系统正式移交业主之前的试运行和系统维护、技术培训、验收和系统正式移交后的服务与支持、编制系统竣工图及竣工资料等工作。
(二)该项目智能化工程施工内容如下:
1.场地扩声系统
2.通信信息系统(包括综合布线系统、语音通信系统、信息网络系统、有线电视系统、电子会议系统)
3.安全防范系统(包括视频安防监控系统、出入口控制系统、入侵报警系统、电子巡查系统)
4.设备智能化系统(包括建筑设备监控系统、智能照明控制系统、电力监控系统、BMS集成管理系统)
5.信息发布及LED电子大屏幕系统
6.机房工程
(三)智能化各子系统的控制中心位置:
1.综合布线系统、语音通信系统、信息网络系统 :控制中心位于场馆一楼网络中心;
2.有线电视系统 :控制中心位于场馆一楼有线电视主机房;
3.电子会议系统 :控制中心分别位于场馆一楼裁判员会议室、场馆一楼新闻发布厅;
4.安全防范系统(包括视频安防监控系统、出入口控制系统、入侵报警系统、电子巡查系统):控制中心位于场馆二楼安保指挥室;
5.建筑设备监控系统、BMS集成管理系统 :控制中心位于场馆二楼安保指挥室;
6.电力监控系统 :控制中心位于场馆一楼低压配电房管理室;
7.智能 照明系统 、场地扩声系统、信息发布及LED电子大屏幕系统 :控制中心位于场馆三楼声光控制室;
8.机房系统 :一楼网络中心、二楼安保指挥室、三楼声光控制室。
三、场地扩声
(一)本扩声系统包括:比赛场地扩声系统
(二)场地扩声系统按声学特性指标标准:
1)场内最大声压:>99dB;
2)声场不均匀度:中心频率为1000 Hz、4000 Hz(1/3倍频程带宽),大部分区域不均匀度≤10 dB;
3)传声增益:250Hz~4000Hz平均不小于-12 dB;
4)系统噪声:扩声系统不产生明显可察觉的噪声干扰(如交流噪声等)。
(三)控制系统及音频信号处理系统:
配置调音台、音频处理器等音频信号处理设备。
四、无线巡更系统
1.该项目采用无线巡更系统,系统主要由系统工作站、巡查软件、巡查棒、信息纽、信息下载器组成。用户在使用过程中可根据实际情况更改巡更线路;
2.无线巡更系统在建筑内主要出入口、消防楼梯等设置巡查纽(共17个)。业主在此基础上确定巡查路线。巡查纽具体安装位置详见平面图;
3.无线巡更系统与视频监控系统共用工作站;
4.巡查棒具有良好的整体防水、防尘、防震功能,存储容量达到10000条以上,具有掉电不丢数据、声光提示;
5.巡更信息钮内置不可修改的全球唯一的ID码;
6.信息下载器采用标准接口,在传输过程中自动校正数据。
五、入侵报警系统
1.入侵报警系统共设置13个入侵报警探测器,2台8防区扩展器,扩展器安装于弱电管井;管理主机设在场馆2楼安保指挥室。
2.前端报警探测器预留防拆接口;
3.本系统电源采用UPS供电方式,在弱电间的弱电配电箱取电;
4.入侵报警系统与视频安防系统的联动通过智能化集成管理系统的接口进行连接;
5.本系统具有布撤防的功能,当撤防时不产生报警信息和报警报告。只有布防时才产生报警。
六、出入口控制系统
1.出入口控制系统管理主机设在场馆2楼安保指挥室;
2.设于通道的门禁,与消防进行联动,发生火警时,信号传给控制器,控制器切断门锁电源,不妨碍逃生;
3.配置的电控锁带门磁功能;
4.控制器电源:交流输入:标准220V AC(50Hz);直流输出:12V DC;
5.本系统的连接方式是通过RS485通讯总线方式实现;
6.本系统电源采用UPS供电方式,在弱电间的弱电配电箱取电;
7.出入口控制系统与安防报警的联动通过智能化集成管理系统的接口连接。
七、图纸展示
风管温度传感器安装大样图
压差开关 安装大样图

首层 弱电平面图
五层弱电平面图
入侵报警系统图
视频安防监控系统图
综合布线系统图
计算机网络系统拓朴图
空气处理机组自控原理图
建筑设备监控系统图
电力监控系统图
裁判员会议室会议系统图
以下是附件的其中一部分截图,共9张,您也可以 搜索 更多您想要的资源

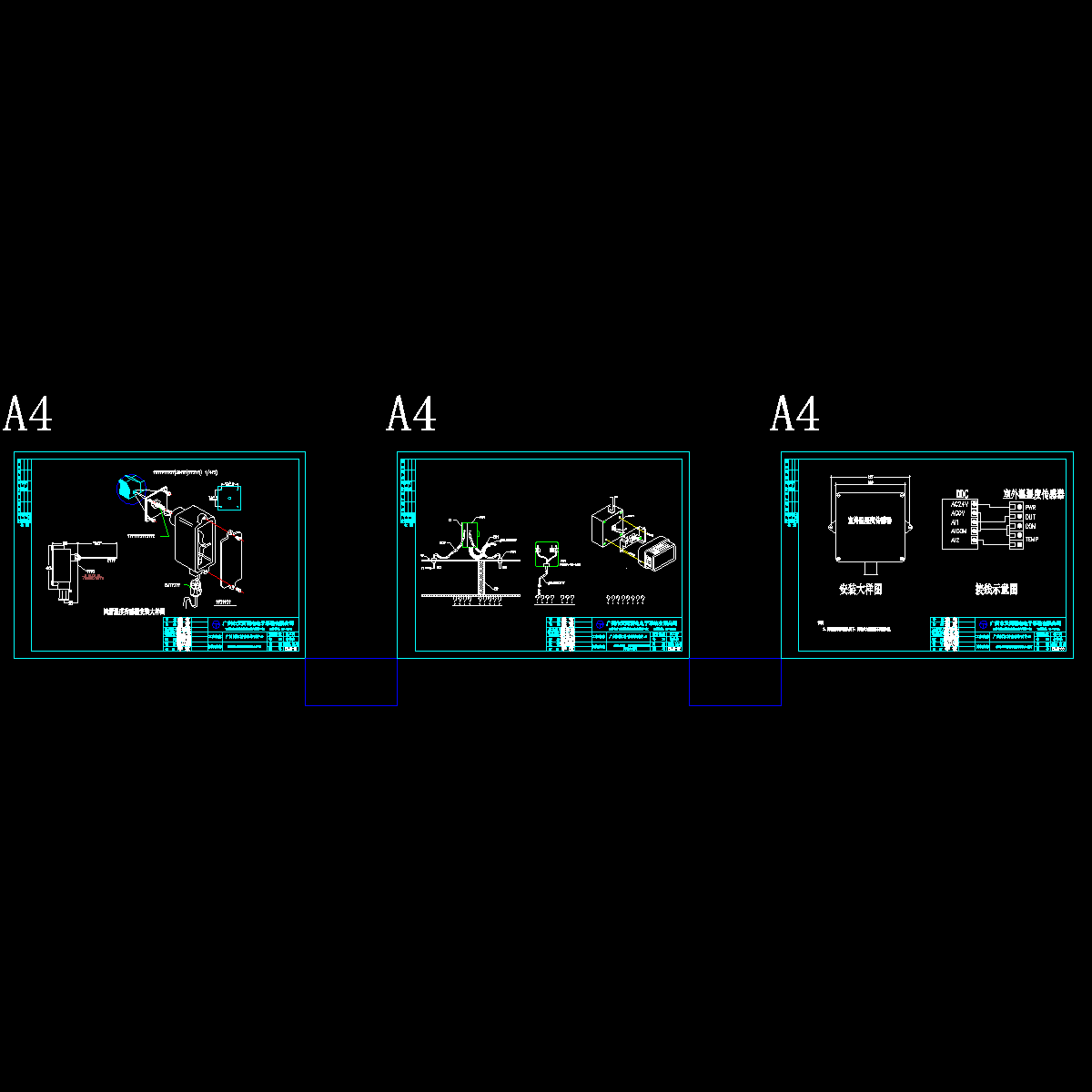

  • ba大样图(rdjg-61~rdjg-63).dwg
    ba大样图(rdjg-61~rdjg-63).dwg

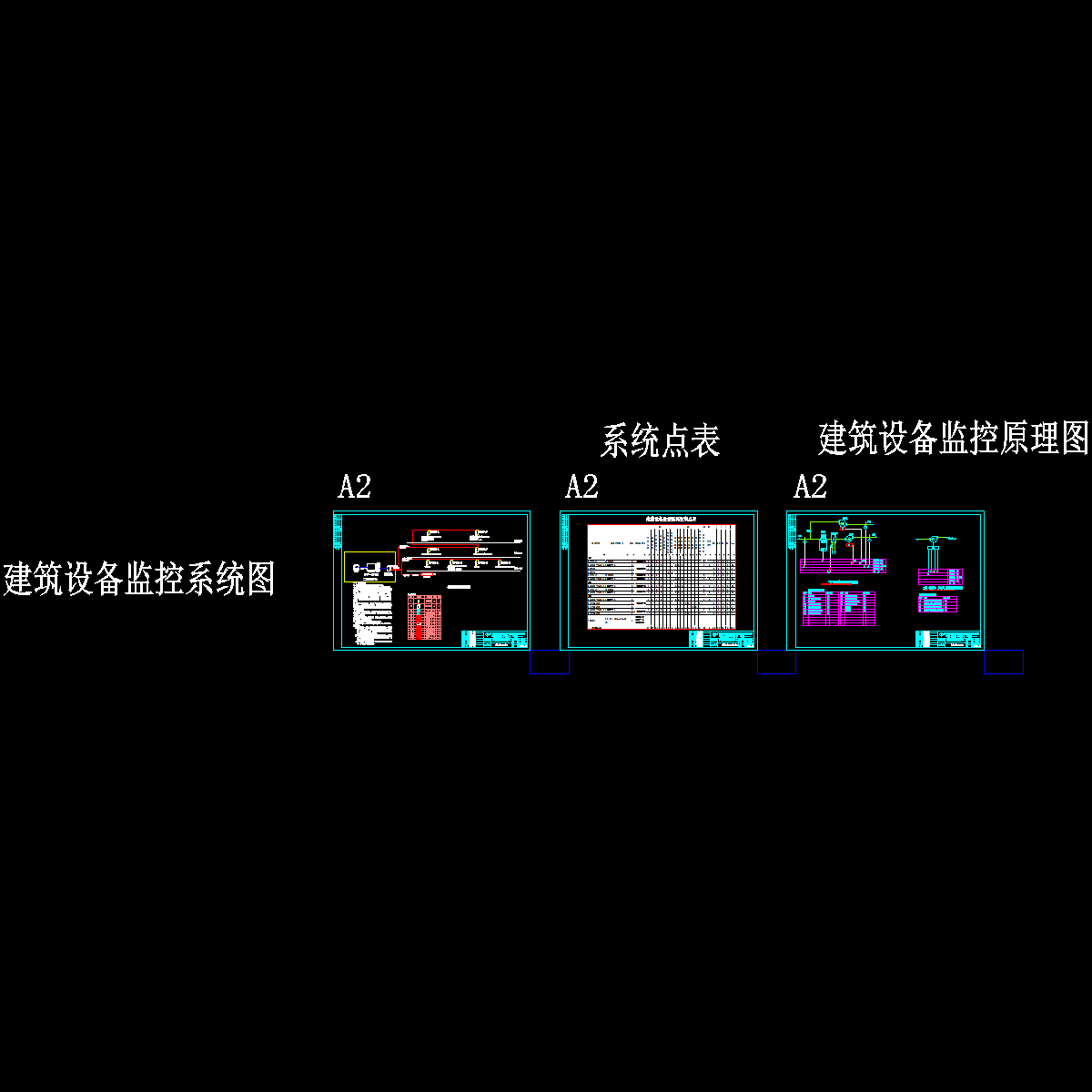

  • 国羽ba系统图、原理图、系统点表(rdjg42~rdjg44).dwg
    国羽ba系统图、原理图、系统点表(rdjg42~rdjg44).dwg

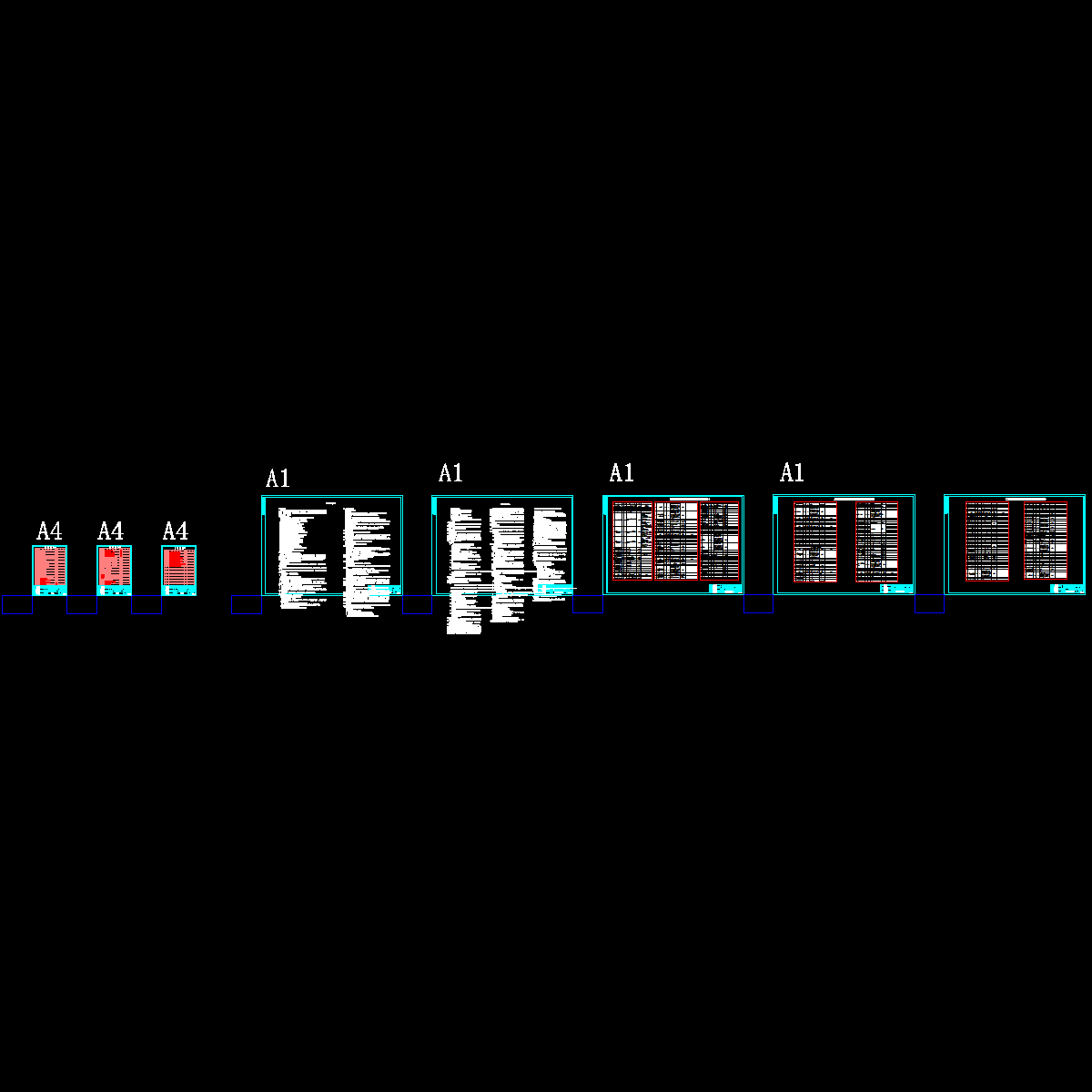

  • 国羽图纸目录及设计说明(rd00、rdjg-01~rdjg-05).dwg
    国羽图纸目录及设计说明(rd00、rdjg-01~rdjg-05).dwg

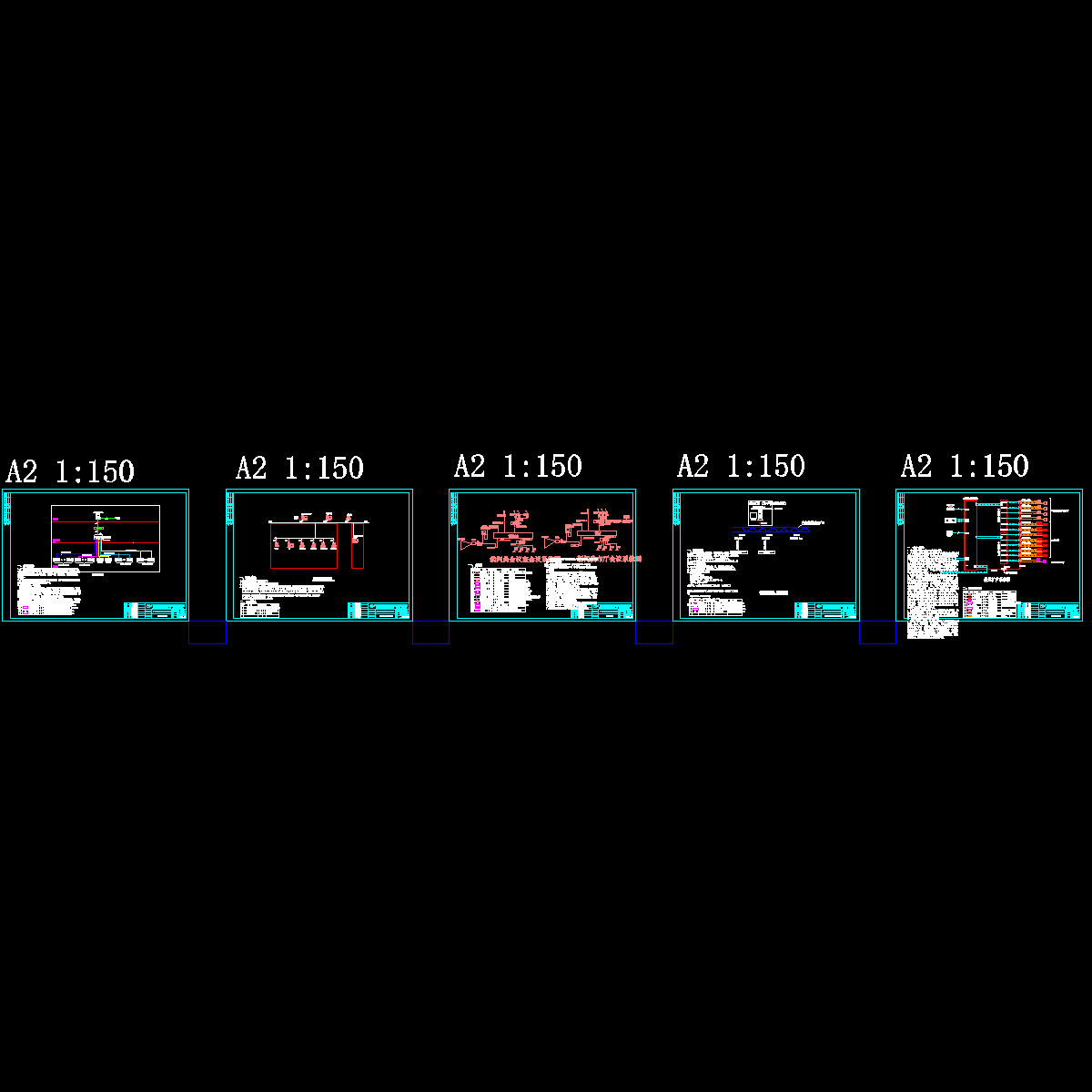

  • 国羽扩声、信息发布、会议、电力监控、bms系统图(rdjg-22~rdjg-26).dwg
    国羽扩声、信息发布、会议、电力监控、bms系统图(rdjg-22~rdjg-26).dwg

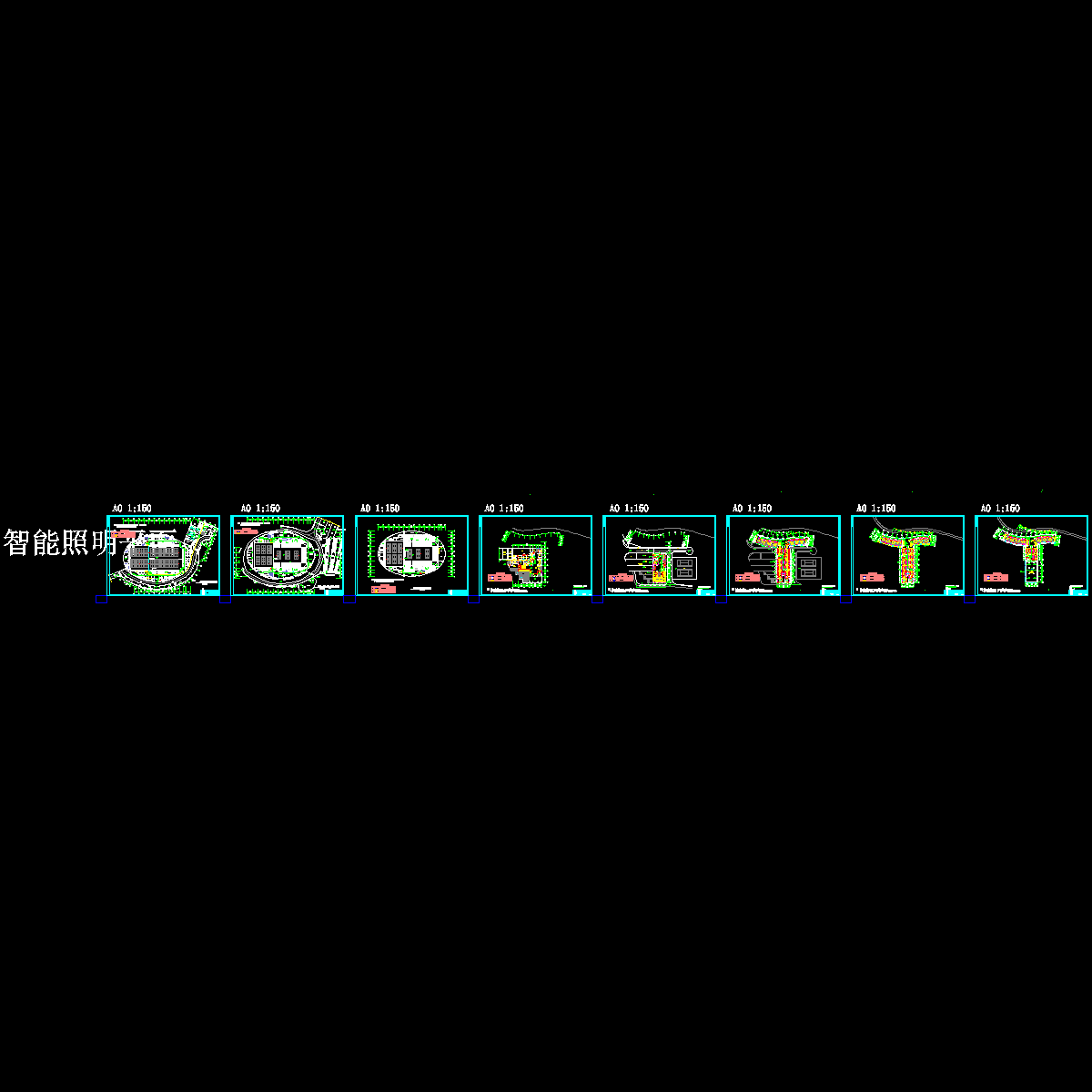

  • 国羽智能照明平面图(rdjg-32~rdjg-39).dwg
    国羽智能照明平面图(rdjg-32~rdjg-39).dwg
  • 国羽深化平面图(led大屏)(rdjg-40).dwg
    国羽深化平面图(led大屏)(rdjg-40).dwg
  • 国羽深化设计ba平面图(rdjg-45~rdjg-47).dwg
    国羽深化设计ba平面图(rdjg-45~rdjg-47).dwg
  • 国羽照明系统图(rdjg-27).dwg
    国羽照明系统图(rdjg-27).dwg
  • 声光控制室设备布置图、智能化机房布置图、机房接地网图(rdjg-20~rdjg-21).dwg
    声光控制室设备布置图、智能化机房布置图、机房接地网图(rdjg-20~rdjg-21).dwg
以上是部分截图,请下载附件后查看完整高清内容
