混凝土拌合站平面布置示意CAD图纸

附件详情

说明:
1、施工现场的场地划分为生产区、办公区、生活区,并做到布局合理,整洁美观。①生产、办公、生活区,应明示 场地布置 示意图。示意图应标明图名,并按照功能标明房屋、道路、材料、停车、绿化等位置②办公区、生活区和生产场(站、室),应保持日常洁净,地面平整无积水,无垃圾废物;厕所保持清洁无异味;在房屋的适当处所设置垃圾箱,分类存放并及时清理;设置污水沉淀池,生活用水集中排放。③办公区、生活区和生产场(站、室),应做好排水系统,保证排水通畅。④办公区、生活区和生产场(站、室),每栋房屋设置4kg干粉灭火器1具,挂(放于通道旁,离地面不低于1.5 m,并贴挂“消防责任牌”和“消防安全、人人有责”、“注意防火”警示牌。⑤施工现场原材料、中间产品管理规范、堆码整齐,标识牌做到随用随更新,现场各类机械设备停放管理规范,分区布置,摆放整齐。
2、现场标牌标准:①现场醒目位置设置反映项目概要和建设形象的“五牌一图”。②“五牌”分别为项目概要牌、管理人员名单及监督电话牌、消防保卫措施牌、安全生产制度牌、文明施工规定牌;“一图”为施工现场 平面布置图 。③图牌尺寸为 2.5×2.0米,采用双柱式立柱。
3、围墙标准:施工现场采用封闭式管理,非工程相关人员严禁入内。邻道路侧设置大门,大门门柱为正方形50cm×50cm,高度为2.5m,大门采用Φ50钢管及0.5厚铁皮焊接制作。围墙采用两种形式①2m高,24砖墙围挡;②0.5m高24砖墙,上立1.5m高彩钢或钢栅栏。
4、道路标准:宽度3.5m,每隔200米设长30米的会车道,泥结碎石路面,单向设置4%排水坡,两侧纵向设0.2×0.3m排水沟土沟。
5、水沟沟渠标准:道路两侧设0.2×0.3m排水沟土沟;施工场地围墙内侧环向设置0.2×0.2m排水沟砖砌沟。
6、砼骨料的分隔及防尘挡雨标准:根据施工工程进度要求砼生产量,设置骨料存储仓,各规格骨料分开布设,存储仓底部采用15cm厚C15混凝土硬化,设置高3m的骨料分格墙,顶部设遮雨棚、门口挂篷布遮挡,并在混凝土浇筑前洒水降尘。
……
共计1张,设计于近代年


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

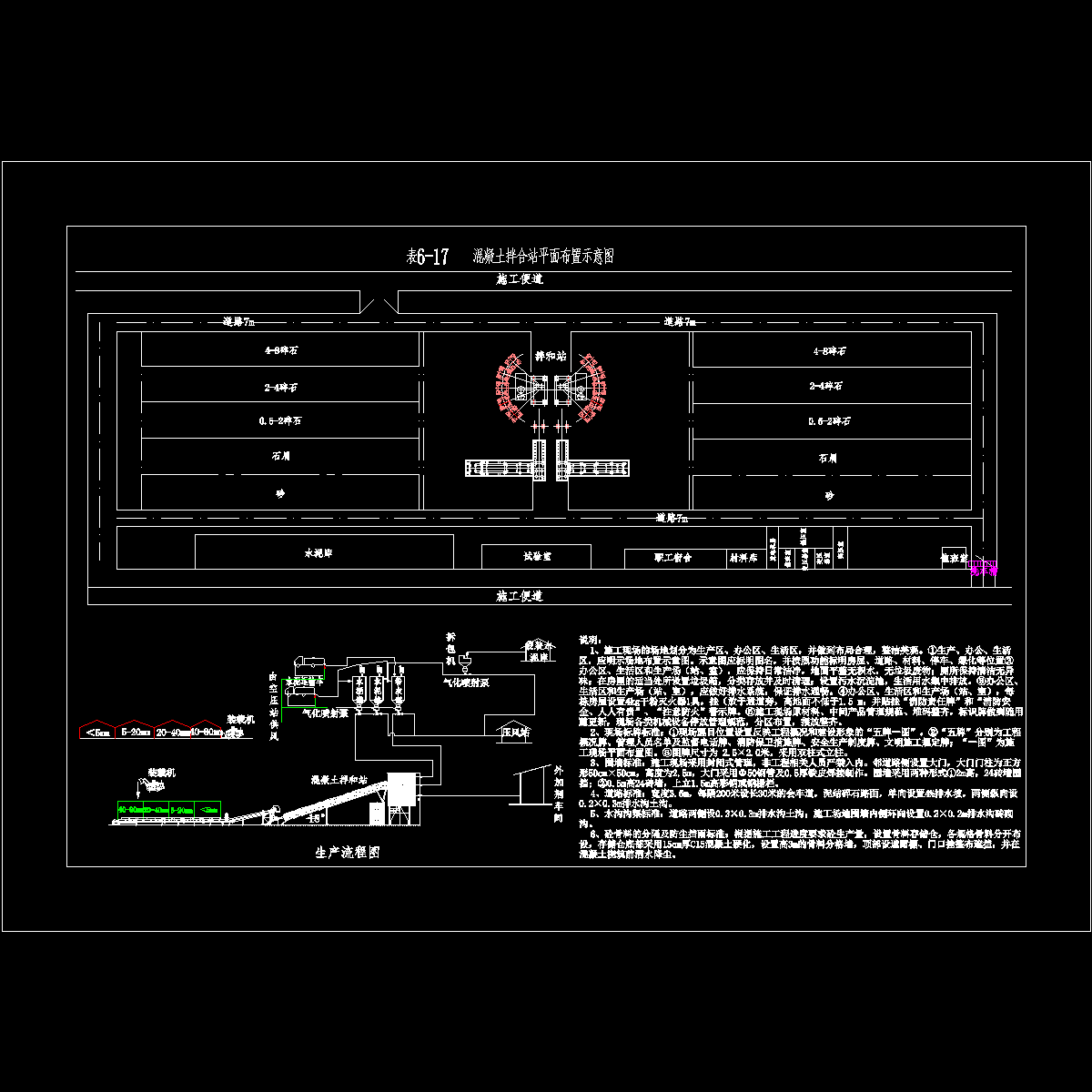

  • 混凝土拌合站平面布置示意CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
