美丽乡村改造钢结构平台施工方案图纸（CAD）
-
建筑类别：其他
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢结构
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.3kN/平方米
-
雪压：0.1kN/平方米
该资料为美丽乡村改造钢结构平台施工图。
该用途建筑结构形式复杂，节点特殊。资料包括详细的节点大样，方便直接选用或者借鉴。
图纸说明详细，结构图纸完整，钢结构节点清晰，具有一定的学习参考意义。
5.150米平台平面布置图
5.150米平台钢梁平面布置图
平台柱脚平面布置图
柱脚螺栓平面布置图
平台短柱平面布置图
平台基础平面布置图

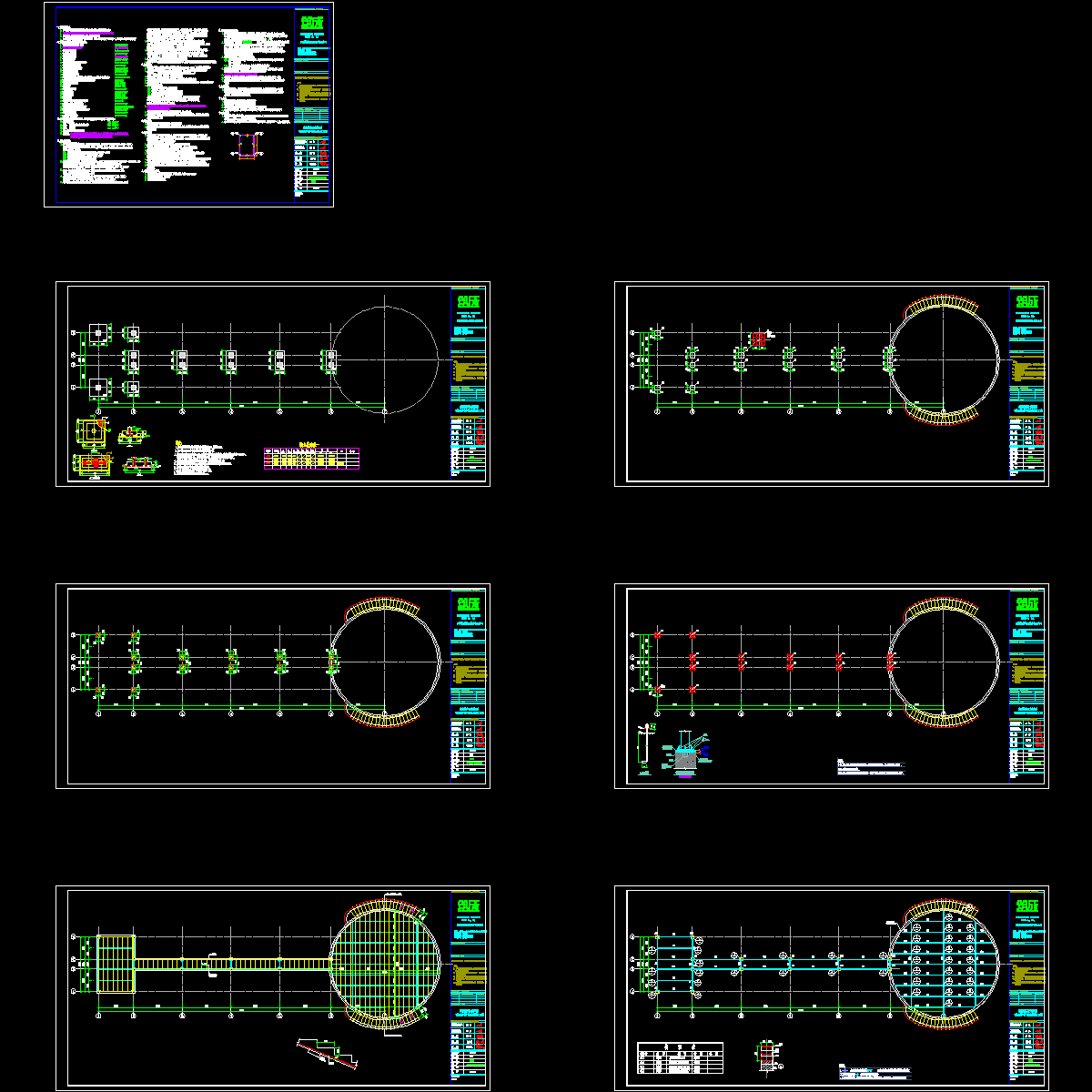

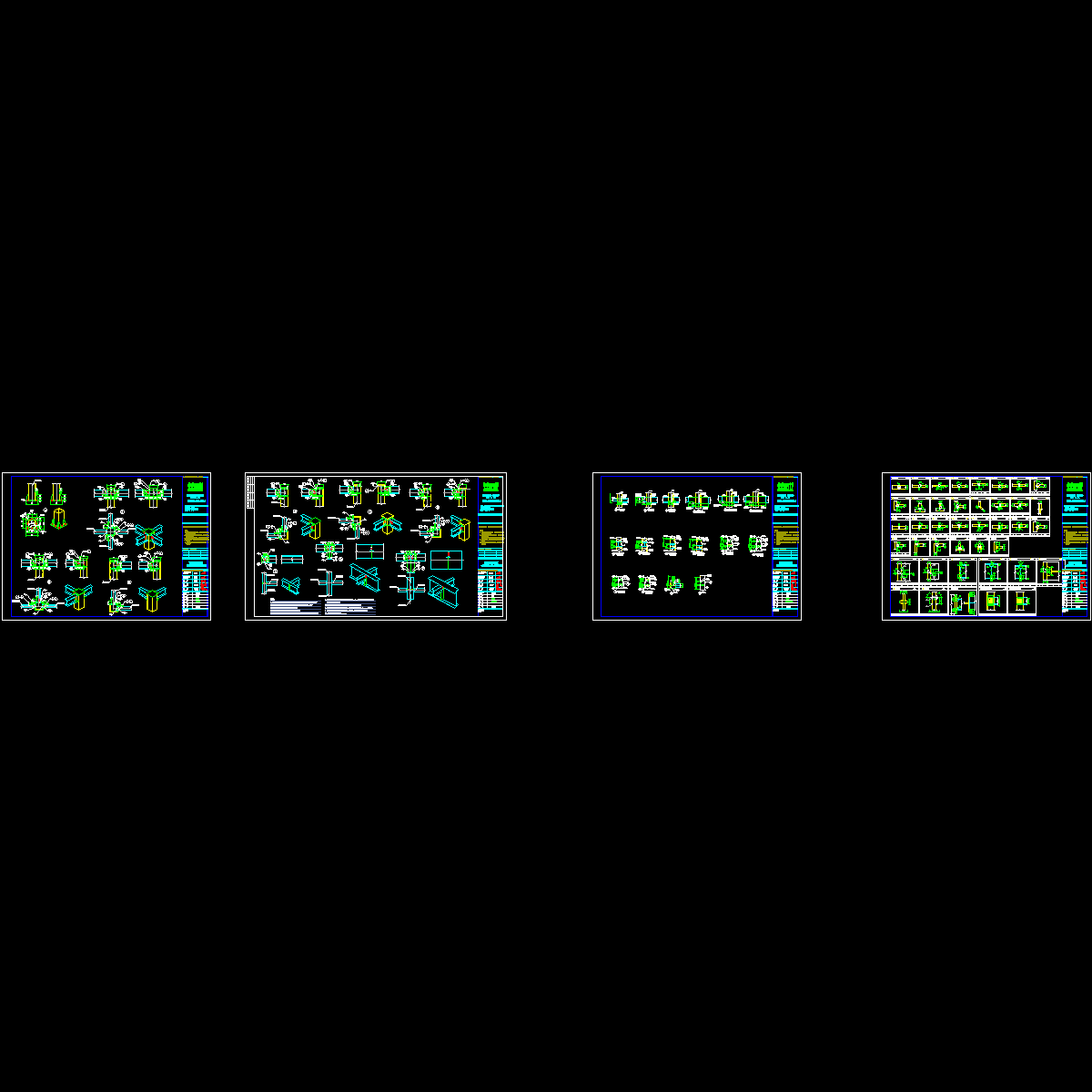

以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-
模板.dwg -
节点.dwg
以上是部分截图，请下载附件后查看完整高清内容
