2层知名企业钢筋混凝土结构研发中心设计施工CAD大样图

• 办公楼类型：企业办公楼

• 建筑高度：多层建筑

• 图纸设计深度：施工图

• 项目地址：重庆

• 图纸设计风格：现代风格

• 图纸设计流派：现代

• 图纸设计格式：天正建筑CAD 7.0,CAD2000

• 参考图纸：25张

• 用地面积：6824平方米

• 容积率：0.881

• 建筑密度：48.65%

• 绿化率：31.47%

• 建筑高度：12.4m

• 地上层数：2层

• 地下层数：1层

• 地下室建筑面积：336平方米

• 地下室功能：车库

附件详情

建筑结构：混凝土结构。
墙体材料：外墙为压型钢板板 墙梁，内藏60厚玻璃棉板。内墙与楼梯间墙为混凝土小型空心砌块等。
该资料包含：设计说明，总平面图，各层平面图，立面图，剖面图，经济技术指标等。

知名企业钢筋混凝土结构研发中心剖面图

知名企业钢筋混凝土结构研发中心总平面图

知名企业钢筋混凝土结构研发中心立面图

知名企业钢筋混凝土结构研发中心立面图

知名企业钢筋混凝土结构研发中心立面图

知名企业钢筋混凝土结构研发中心剖面图

知名企业钢筋混凝土结构研发中心平面图

知名企业钢筋混凝土结构研发中心平面图

知名企业钢筋混凝土结构研发中心平面图

知名企业钢筋混凝土结构研发中心平面图

知名企业钢筋混凝土结构研发中心局部大样图

知名企业钢筋混凝土结构研发中心局部大样图

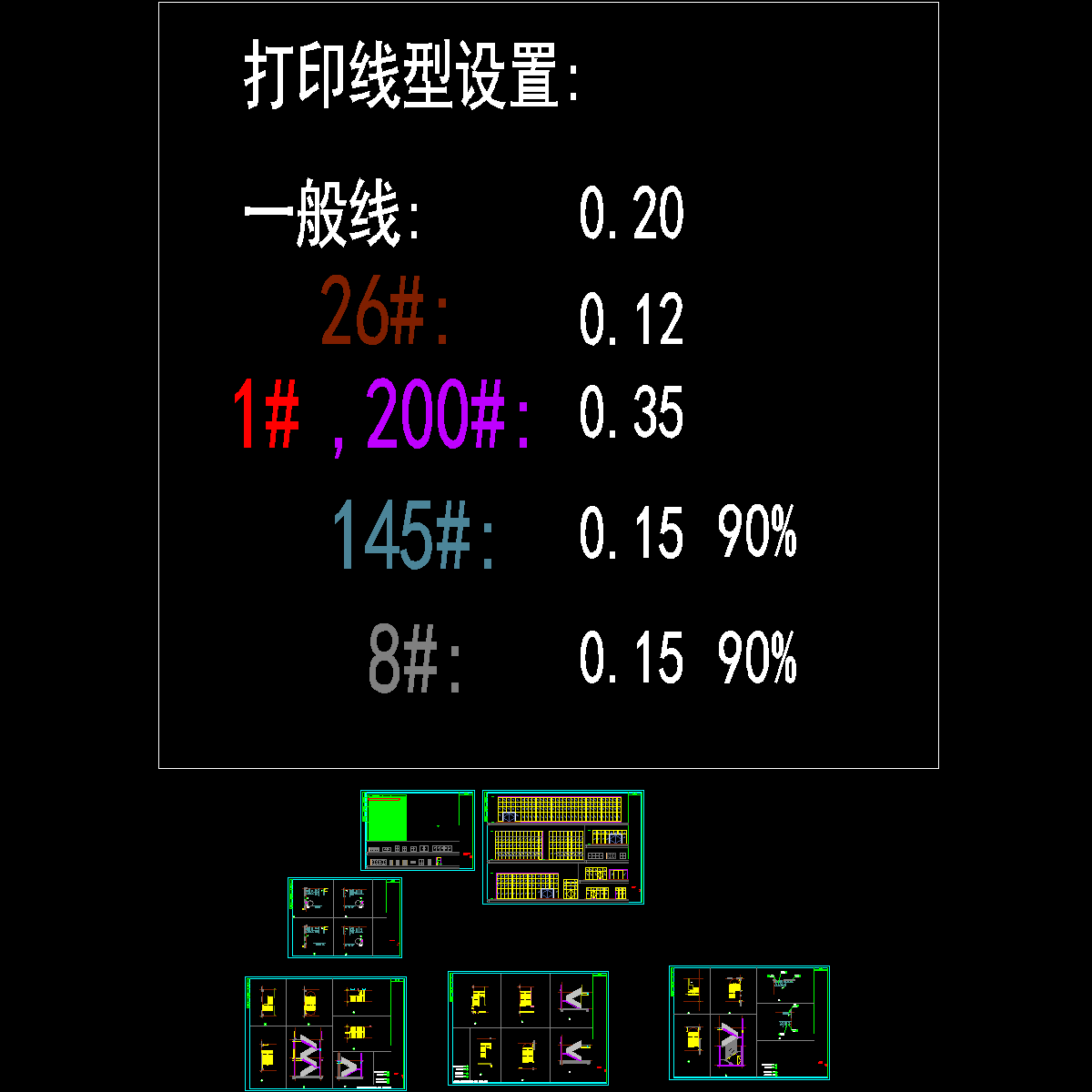

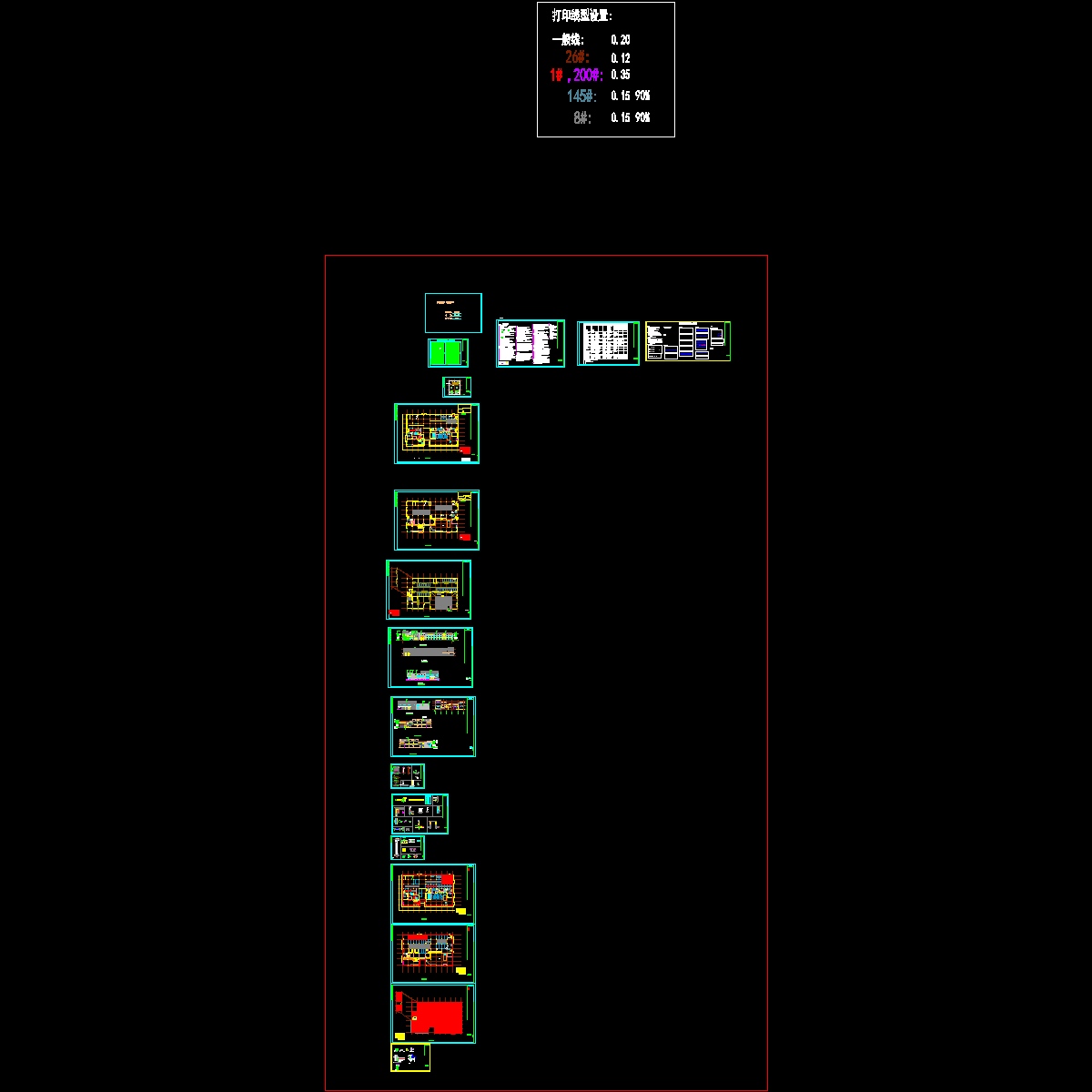

总缩略图
