小区物管处2层混凝土结构施工方案图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为某小区物管处二层混凝土 结构施工图
结构平面布置对应建筑为扇形布置,平面布置有特点。
图纸说明详细,结构图纸完整,各个节点大样清晰。

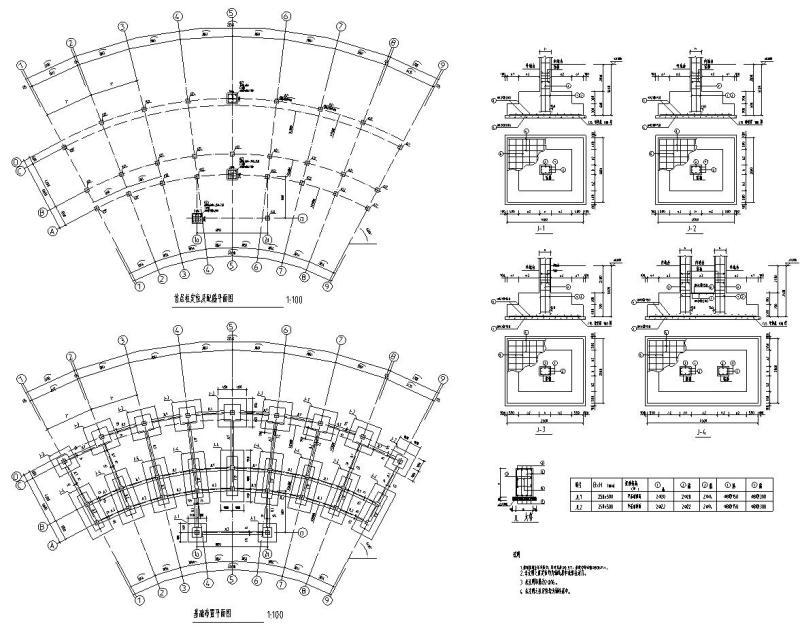

基础布置图

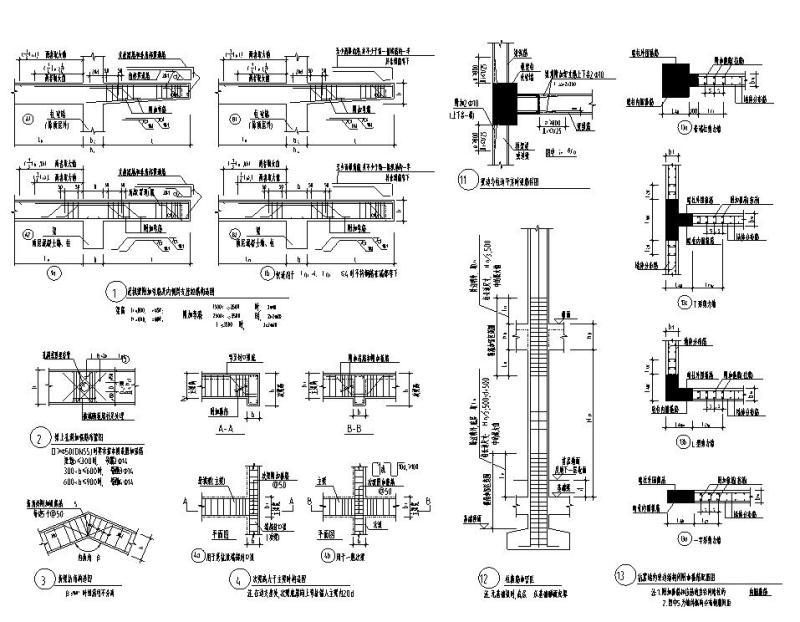

节点大样

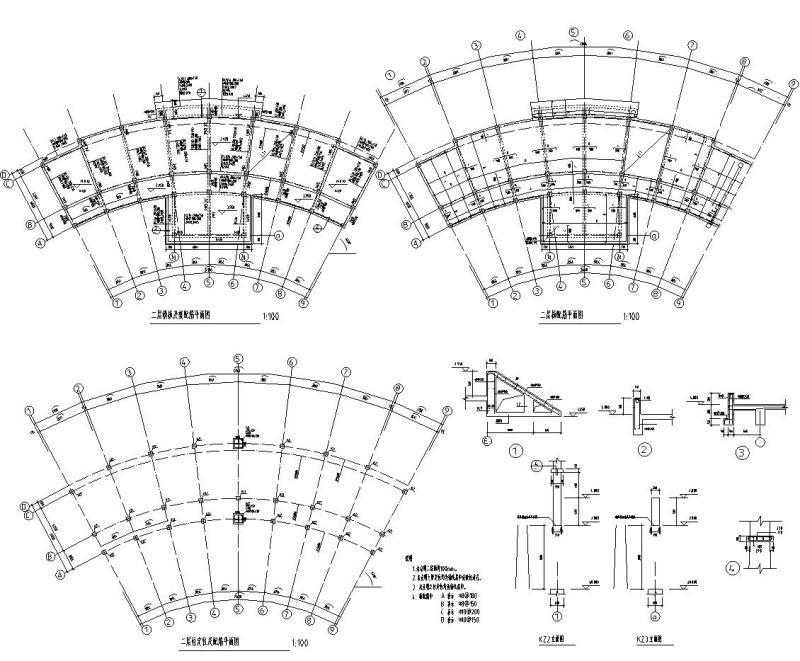

结构平面图

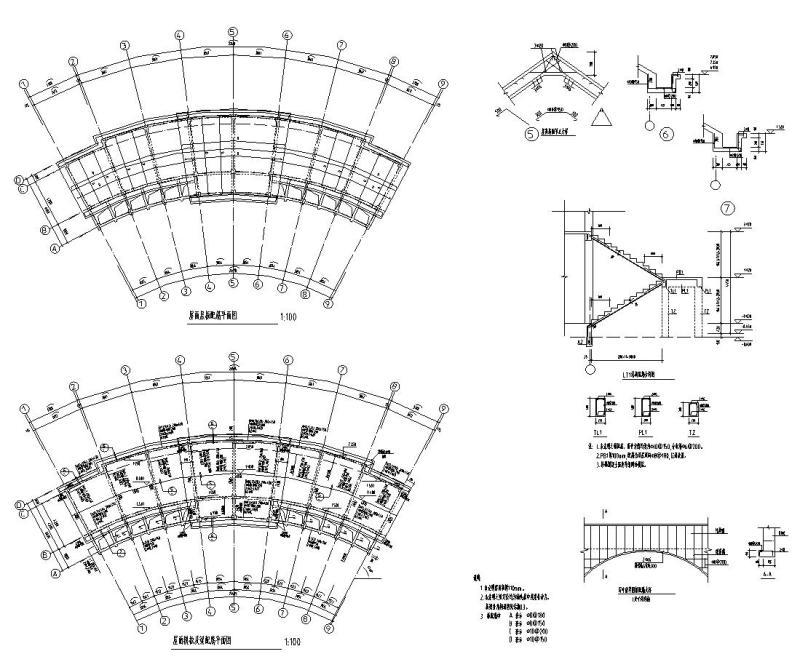

结构平面图2

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 混凝土结构施工方案 - 1
    混凝土结构施工方案 - 1
  • 混凝土结构施工方案 - 2
    混凝土结构施工方案 - 2
  • 混凝土结构施工方案 - 3
    混凝土结构施工方案 - 3
  • 混凝土结构施工方案 - 4
    混凝土结构施工方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
