建筑屋面构造大样图纸合集(DWG)

该附件是 建筑屋面构造大样图合集
共图纸45张。
包含的内容主要有保温屋面构造详图、别墅用檐口详图、多彩油毡瓦屋面、发电机排烟井详图、水管井详图、排风井详图、排烟井出屋面详图、风井出屋面详图、架空层内采光天蓬详图、出屋面门槛详图、泛水大样图、钢结构屋面双层采光板节点详图、聚氨酯屋面板山墙节点详图、聚氨酯屋面板檐沟详图、聚苯乙烯屋面板横向搭接详图、聚苯乙烯屋面板山墙节点详图、聚苯乙烯屋面板屋脊详图、平台入口泛水详图、屋顶装饰柱及栏杆大样、屋面做法 节点图 、隔热屋面构造图、屋面平接处变形缝大样、屋面通风口大样图、烟囱出屋面节点等,dwg格式。

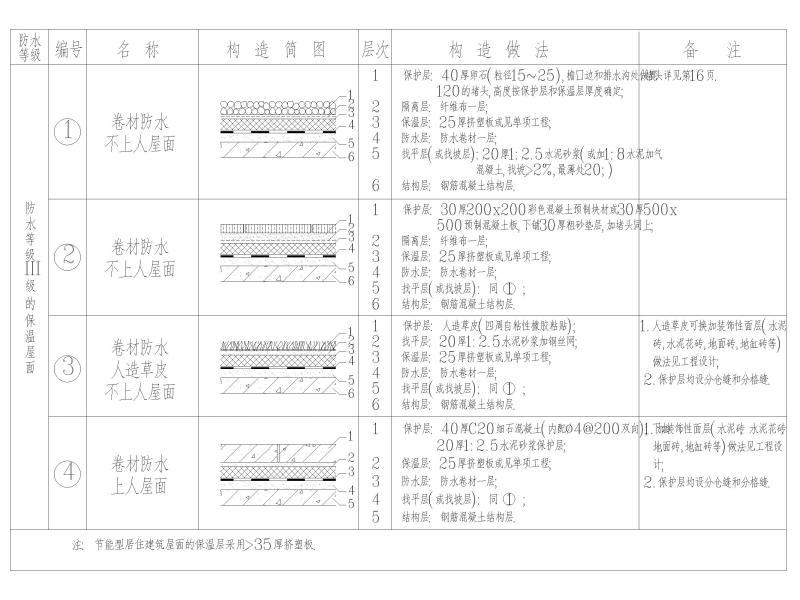

保温屋面构造详图
别墅用檐口详图

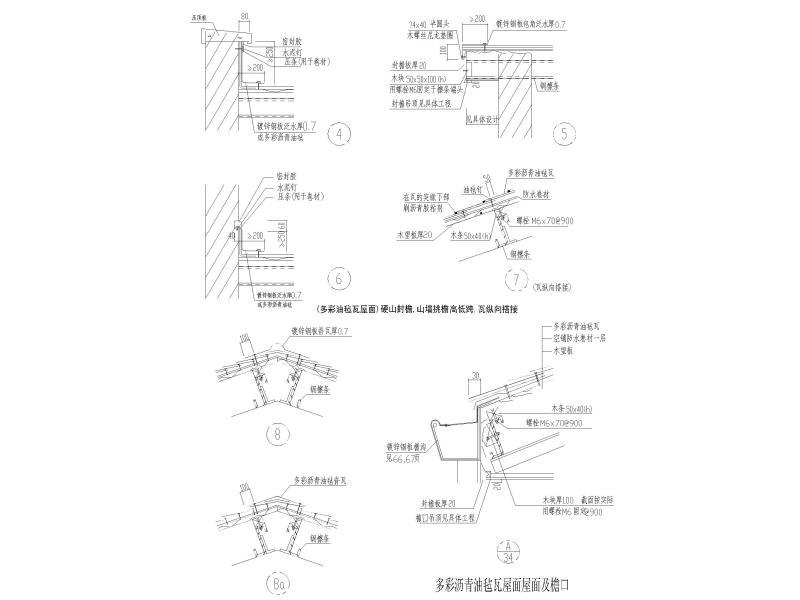

多彩沥青油毡瓦屋面屋面及檐口

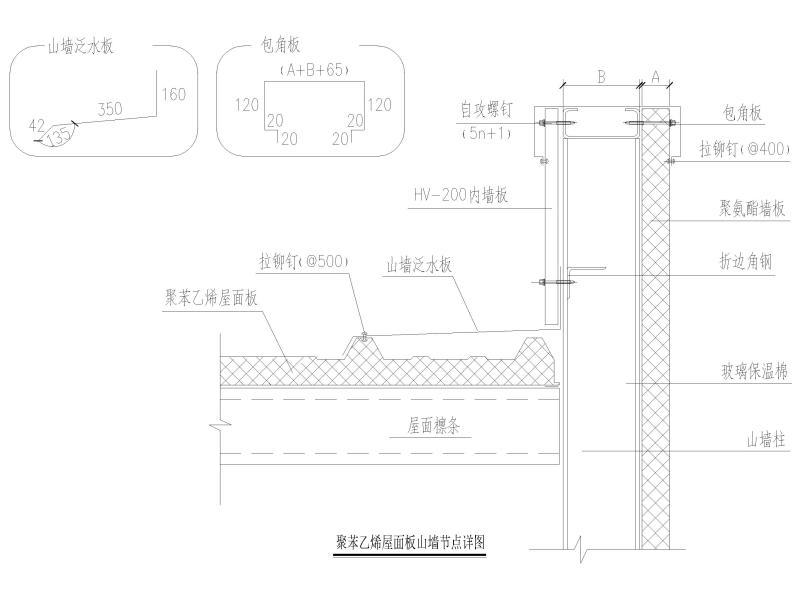

聚苯乙烯屋面板山墙节点详图

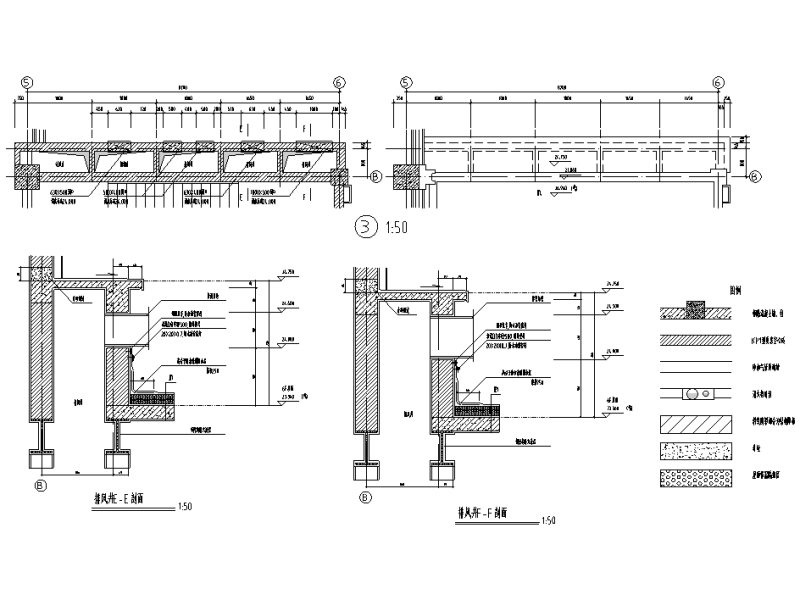

排风井详图

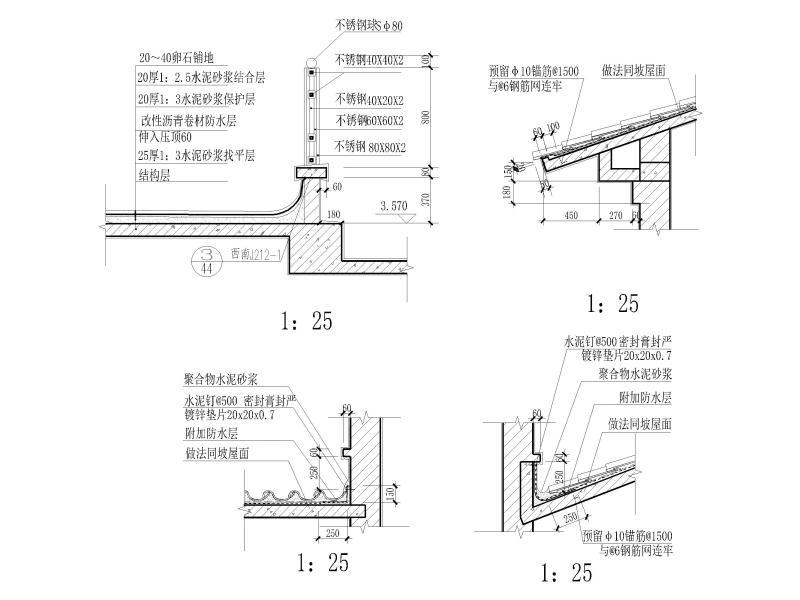

屋面构造节点详图
烟囱出屋面节点详图_屋面检修人孔节点详图
屋面平接处变形缝大样

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 建筑图纸屋面 - 1
    建筑图纸屋面 - 1
  • 建筑图纸屋面 - 2
    建筑图纸屋面 - 2
  • 建筑图纸屋面 - 3
    建筑图纸屋面 - 3
  • 建筑图纸屋面 - 4
    建筑图纸屋面 - 4
  • 建筑图纸屋面 - 5
    建筑图纸屋面 - 5
  • 建筑图纸屋面 - 6
    建筑图纸屋面 - 6
  • 建筑图纸屋面 - 7
    建筑图纸屋面 - 7
  • 建筑图纸屋面 - 8
    建筑图纸屋面 - 8
以上是部分截图,请下载附件后查看完整高清内容
