综合现代小区项目施工图纸和cad平面图,总图

附件详情

总用地面积: 11674.8平方米
住宅用地面积: 3513.5平方米
公建用地面积: 920.0平方米
道路用地面积: 3391.3平方米
公共知名地产面积: 3850.0平方米
总建筑面积: 64465.48平方米
其中 地上:53571.02平方米 ,地下:10894.46平方米
C段建筑面积: 5951.90平方米 (地下机械车库)
C段 地上:70.40平方米 , 地下:5881.50平方米
容积率: 5.52
知名地产率: 33.0%
建筑高度:A段:99.70m B段:27.40m
C段:5.80m D段:檐口高度10.20m
建筑层数:A段地上:33层 地下:2层
B段地上:9层 地下:2层
C段地上:1层 地下:2层
D段地上:2层
住宅建筑面积: 49987.14m
住宅总套数:  242户
A段住宅套数: 192户 B段住宅套数: 50户
总人口规模: 774人
户均人口:  3.2人/户
人口毛密度: 644人/公顷
人口净密度: 2204人/ 万平方米
停车指标: 1.28辆/户
总停车位: 333辆
地上停车位: 11辆 地下停车位:322辆

剖面

平面

地下二层平面图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

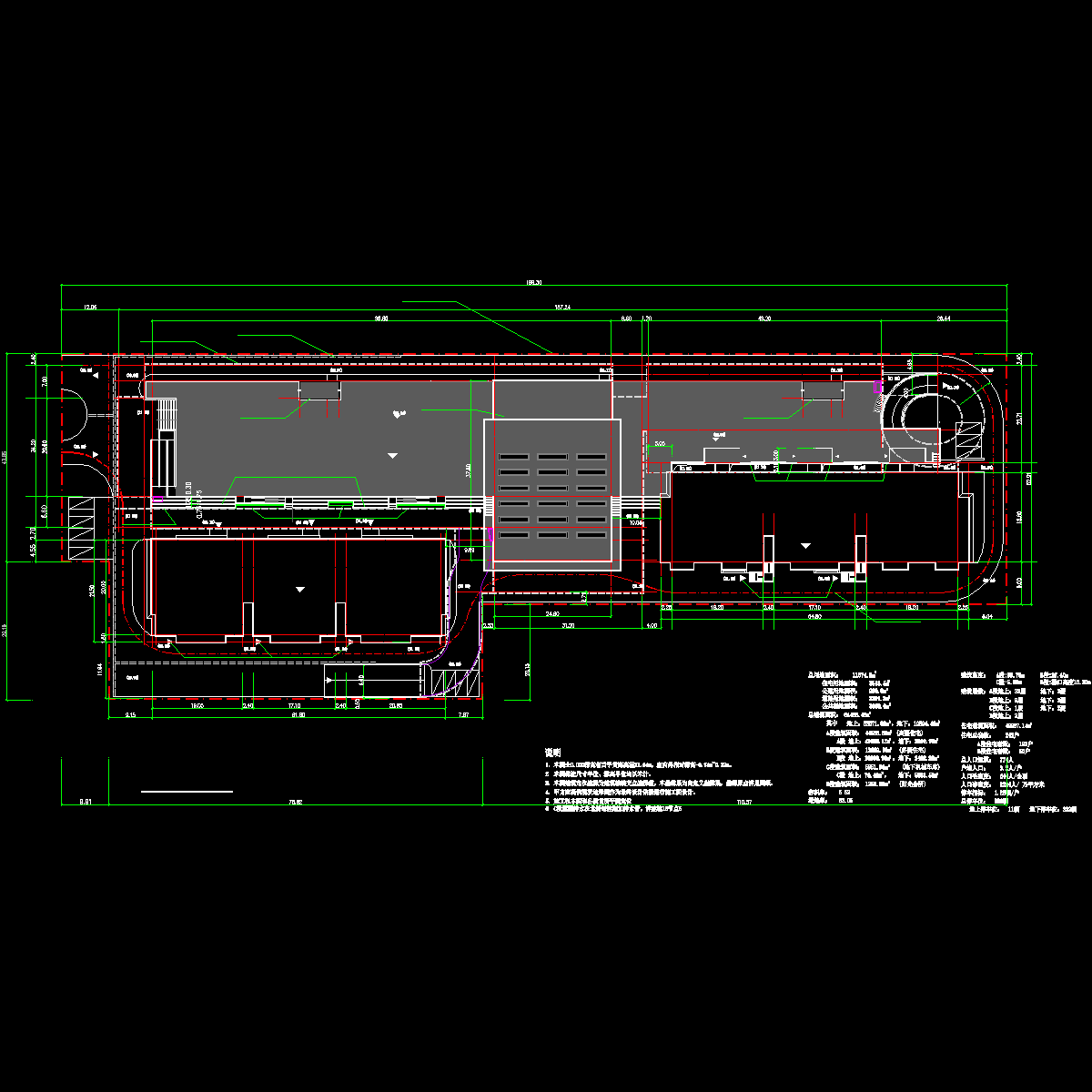

  • 01-总平面图.dwg
    01-总平面图.dwg

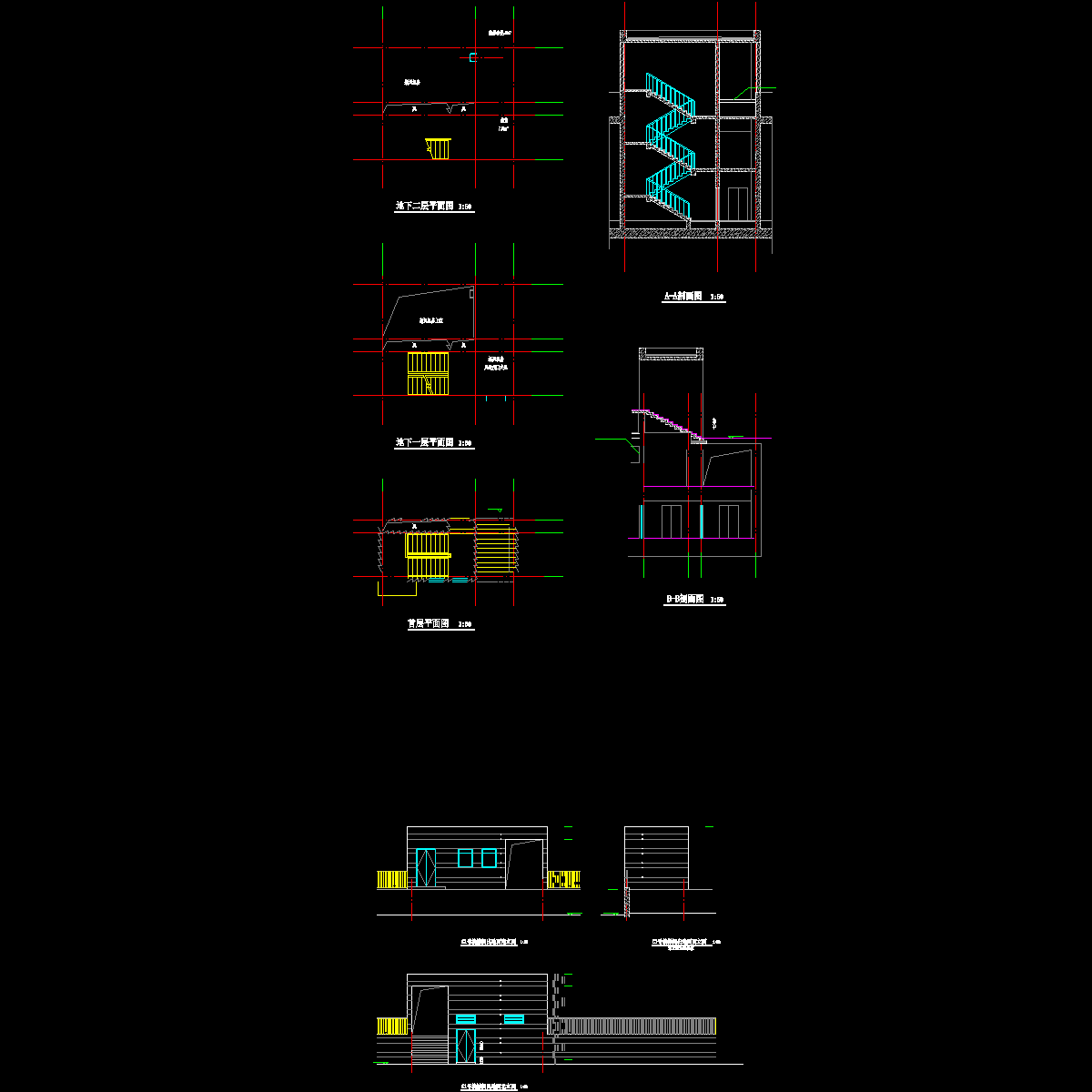

  • c1楼梯间详图.dwg
    c1楼梯间详图.dwg

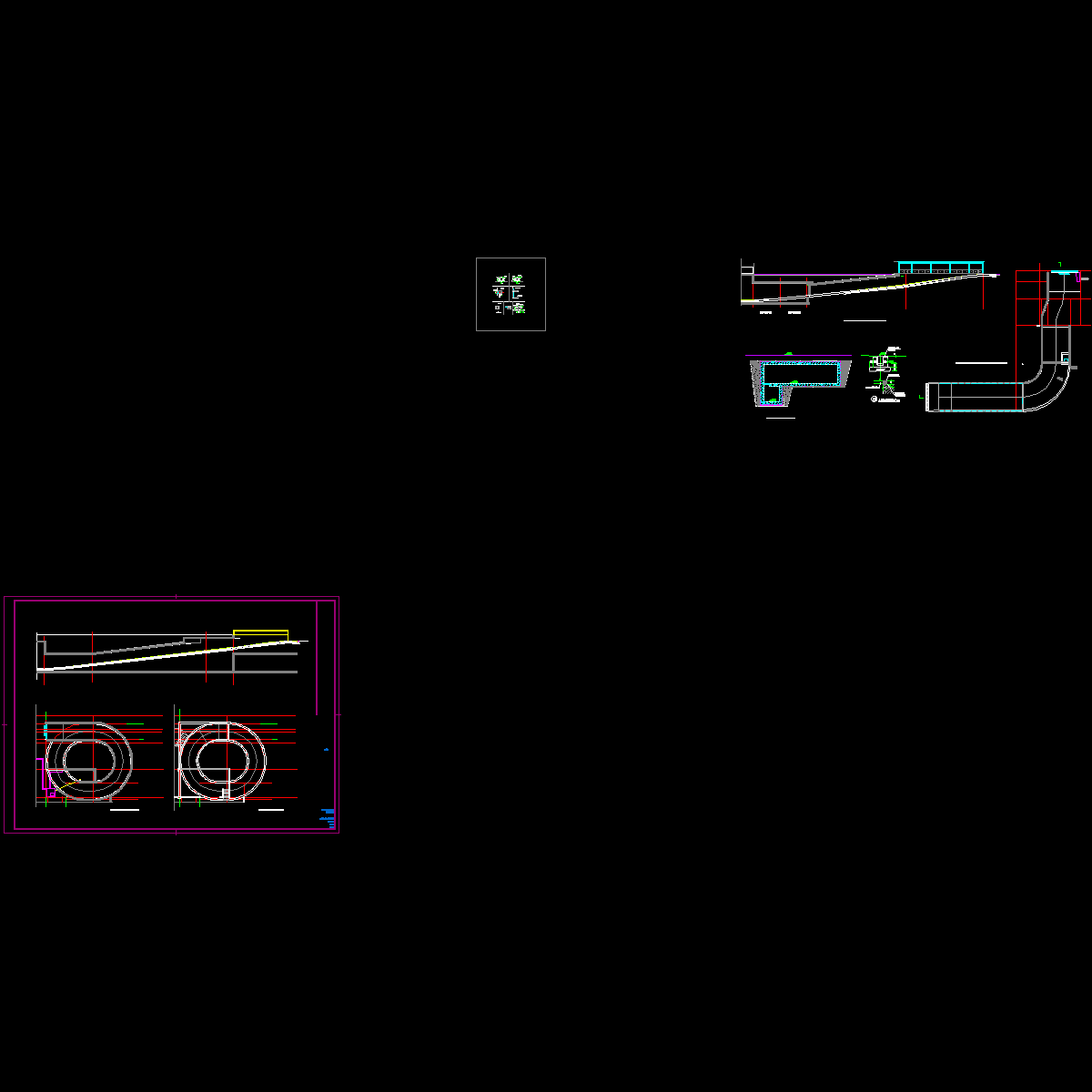

  • c3c4车道详图.dwg
    c3c4车道详图.dwg

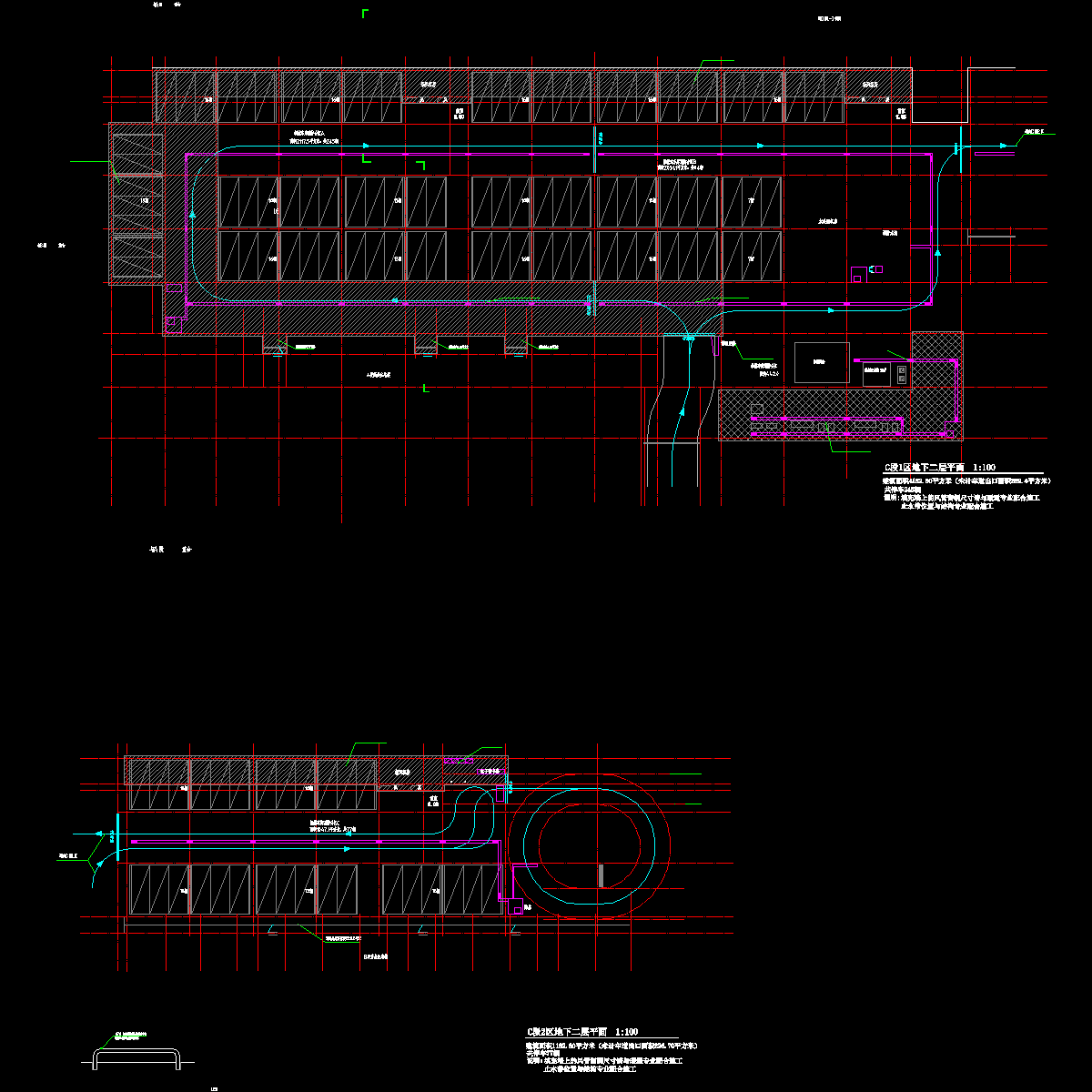

  • c段地下车库平面.dwg
    c段地下车库平面.dwg

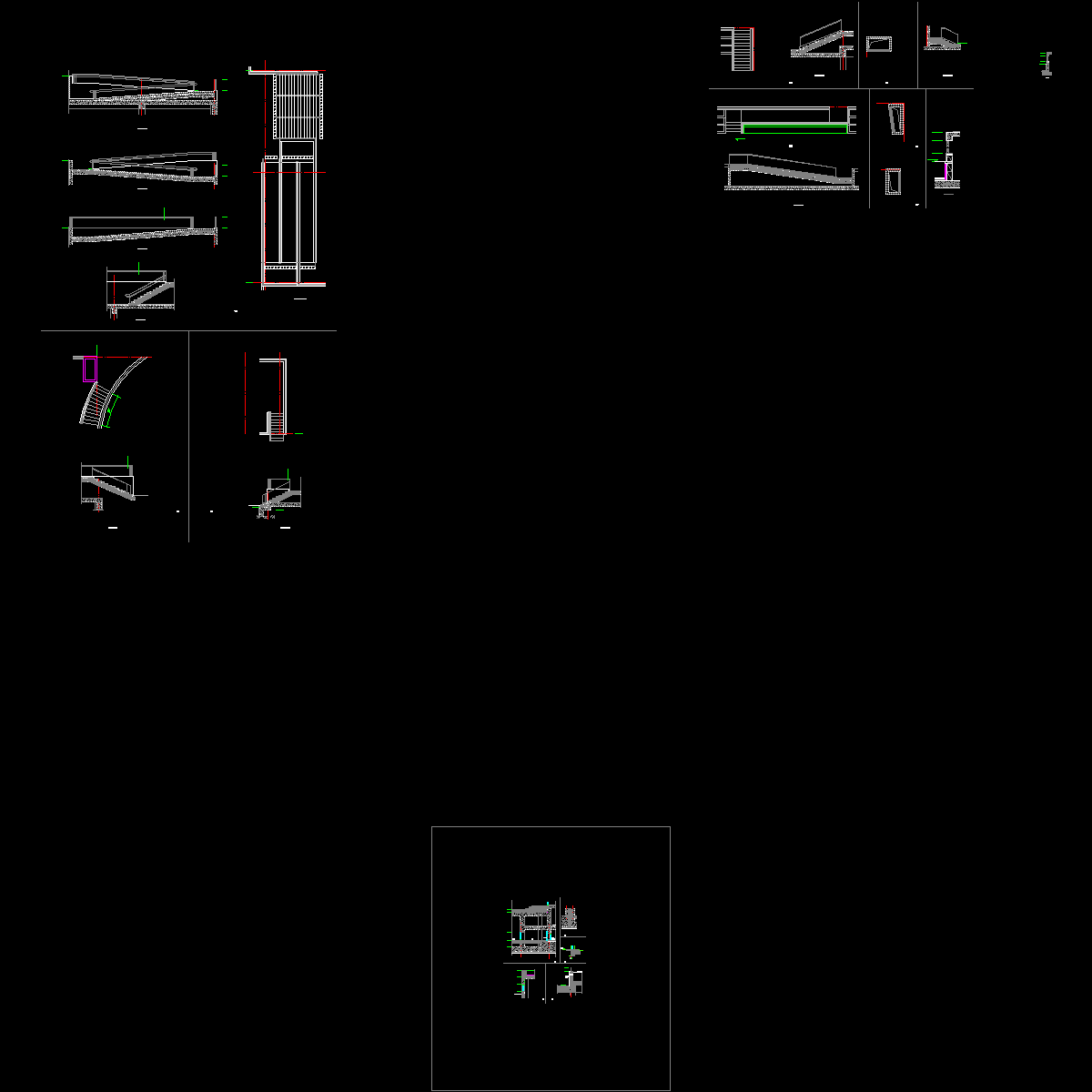

  • 坡道墙身节点.dwg
    坡道墙身节点.dwg
以上是部分截图,请下载附件后查看完整高清内容
