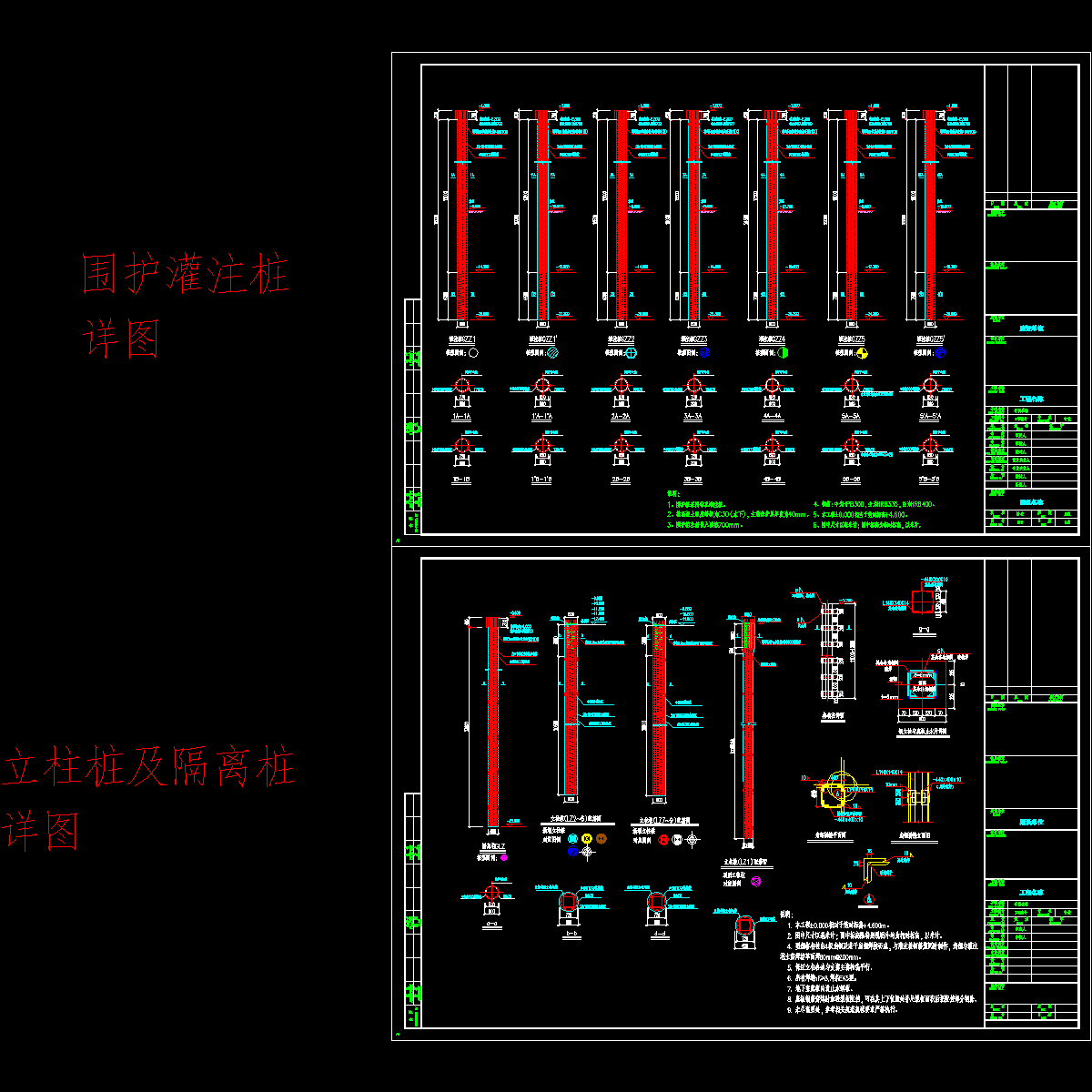

基坑围护立柱桩及格构柱CAD详图纸.dwg

附件详情

基坑开挖深度9.25米，面积1.4万平米，基坑安全等级二级。基坑采用钻孔灌注桩围护结构，三轴搅拌桩止水，二道混凝土支撑体系。
1.支护体系：基坑支护体系采用钻孔灌注桩 两道钢筋混凝土支撑
（1）灌注桩：基坑围护墙体采用800@1000，900@1100钻孔灌注桩，有效桩长18.0m~22.0m，坑边局部落深处采用800@1000，900@1100钻孔灌注桩，有效桩长20.0~24.5m；桩径为钻头直径
2.止水体系：止水帷幕采用单排三轴3850@1200搅拌桩，一般区域桩长16.0m，水泥掺量20%；搅拌桩与灌注桩间净距100～200mm
2张，编制于近代年。
