大桥设计图纸.dwg

附件详情

简介：1、桥面宽度23米（不含布索区宽度），双向四车道，不设人行道，引道标准与桥梁一致采用路桥同宽。 2、荷载标准：汽车超—20级，挂车—120。 3、设计行车速度：80Km/h。 4、桥面竖曲线半径：10000m。 5、桥面坡度：纵坡2.5%，直线桥段横坡为双向2%，圆曲线及缓和曲线部分设横向超高。 6、设计洪水频率：1/300，设计水位：36.03m（黄海高程，下同），流量17500m3/s。 7、通航：最高通航水位按10年一遇洪水位，水位为35.01m，通航净高10m，主通航孔按单孔通航考虑，双线净宽140m。 8、地震烈度：六度地震区，采用七度抗震措施。 9、船舶撞击力按三级内河航道取值，顺桥向400KN，横桥向550KN。
6、设计洪水频率：1/300，设计水位：36.03m（黄海高程，下同），流量17500m3/s。
7、通航：最高通航水位按10年一遇洪水位，水位为35.01m，通航净高10m，主通航孔按单孔通航考虑，双线净宽140m。
8、地震烈度：六度地震区，采用七度抗震措施。
9、船舶撞击力按三级内河航道取值，顺桥向400KN，横桥向550KN。

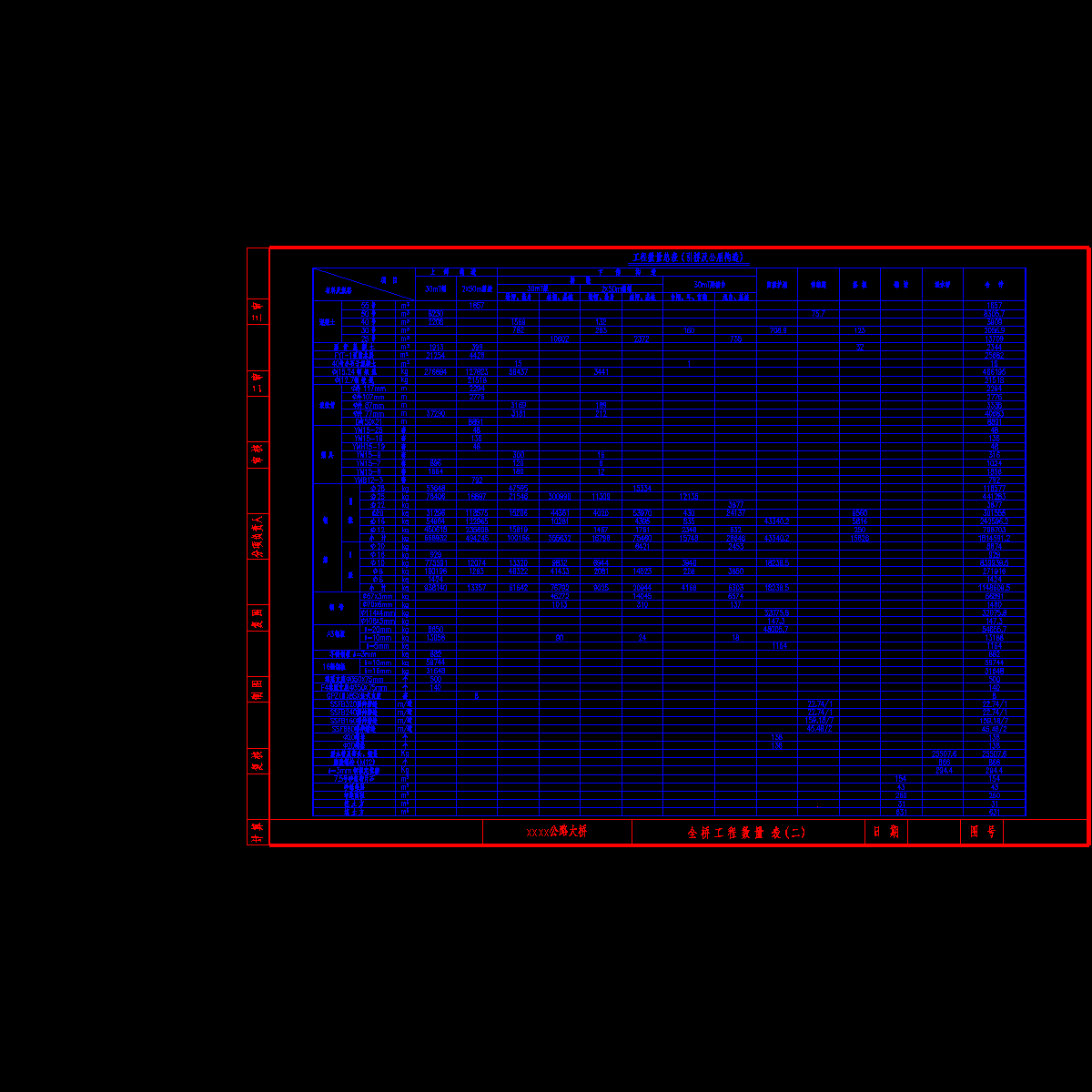

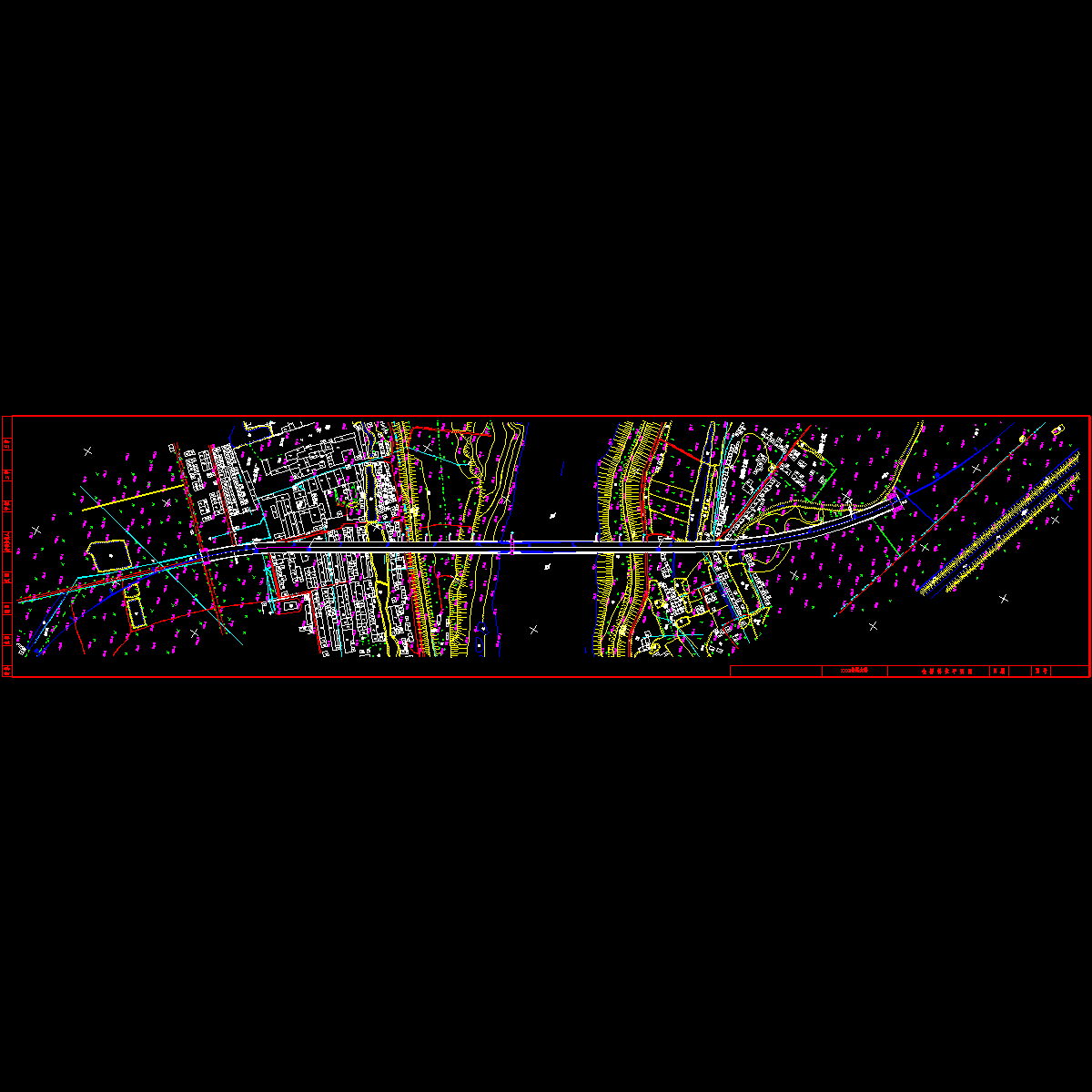

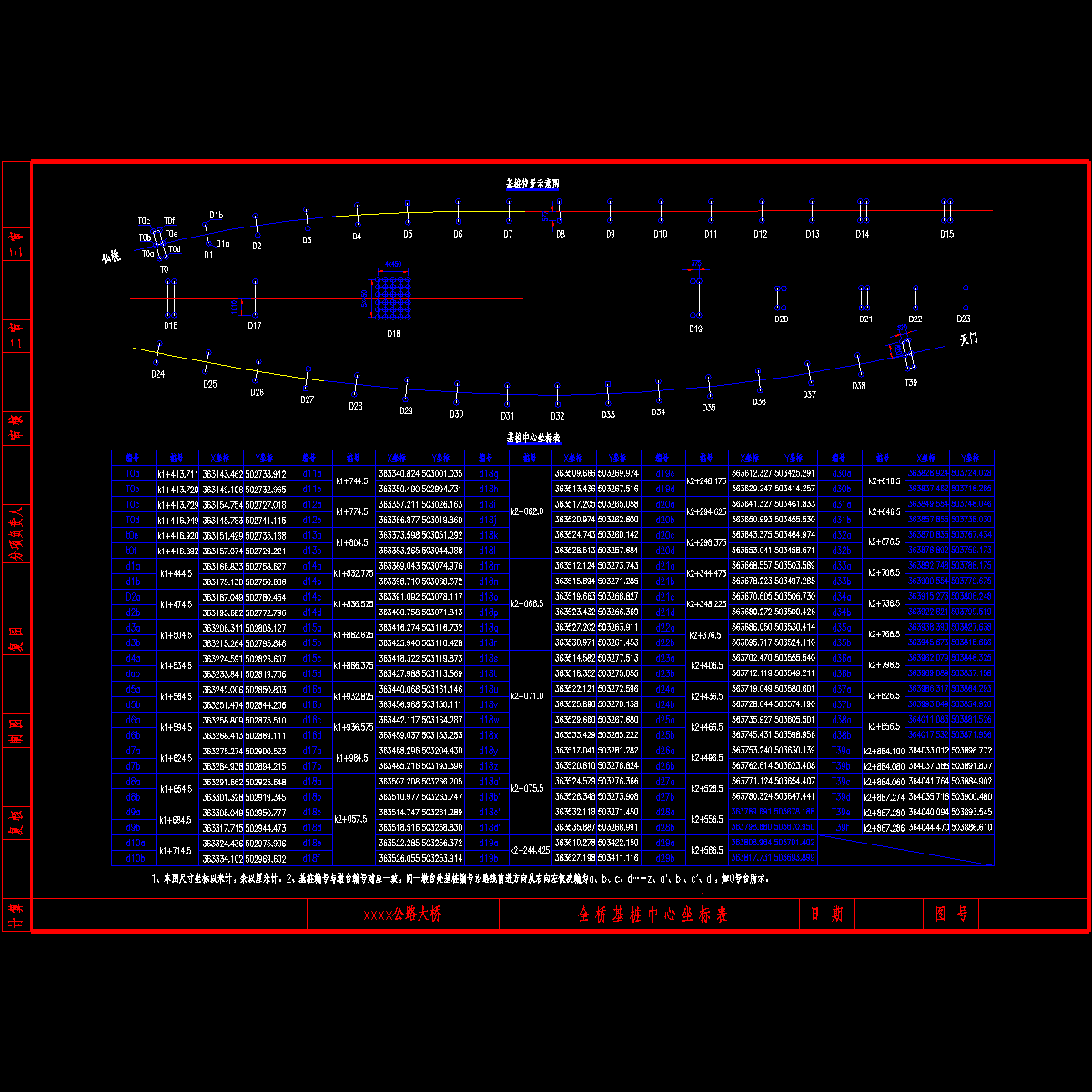

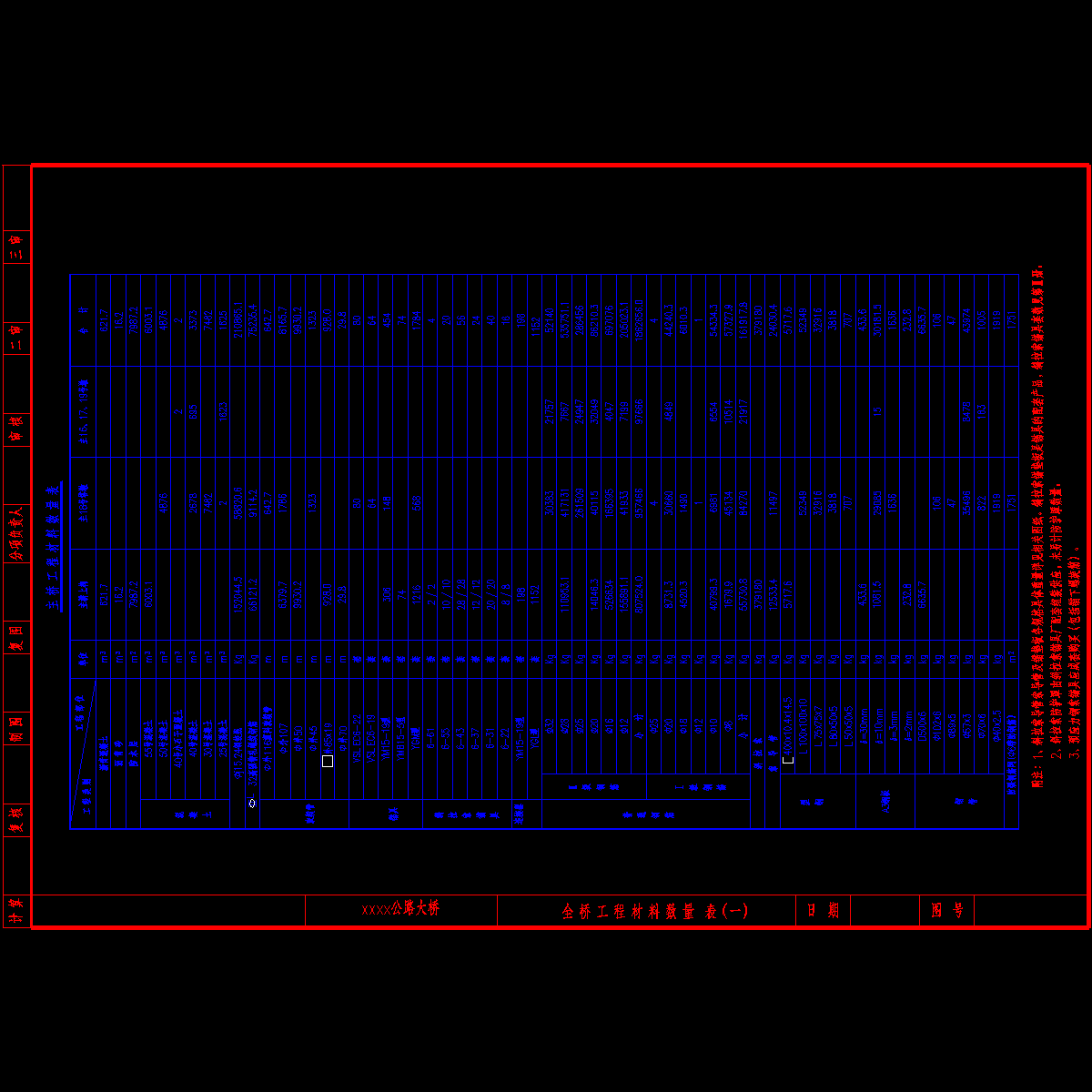

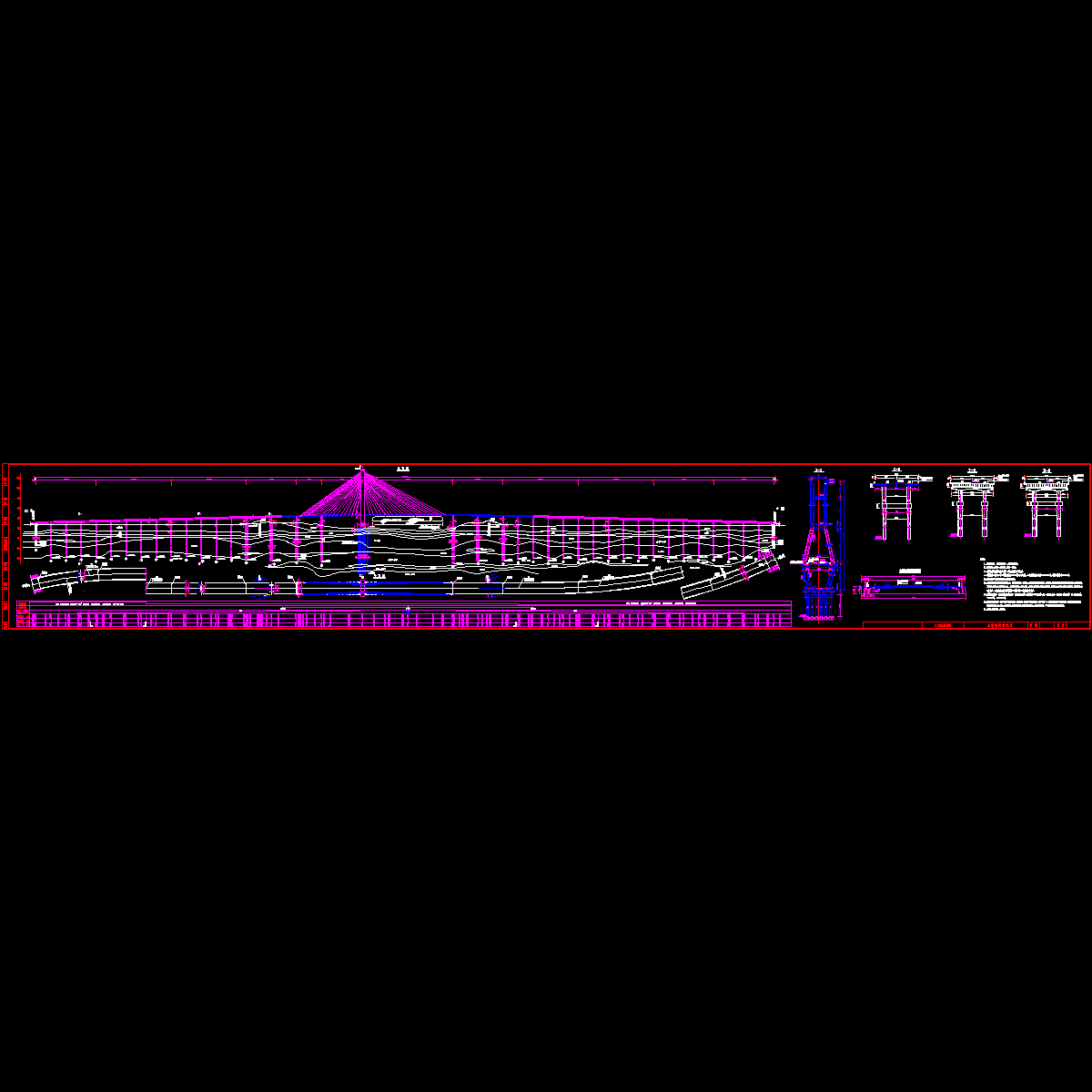

10.主桥为50 82 180米三跨一联独塔双索面斜拉桥
