公路隧道交通设计变更节点详图纸

该附件为: 公路隧道交通设计变更 节点详图 ,,CAD格式。
项目概要:
工程线路全长1581.585m,沿线设有一座桥梁,长147m;设置一座下穿通道,通道共分上下两层,上层长122m,下层长221.973m。道路交叉形式调整为平交+定向互通形式,由原设计整体式路基调整为下穿通道(快速定向直行)+辅道(左右转衔接)形式;同时原设计河道改道工程下穿xx路采用明渠(净宽10m),因规划xx路于该位置方案由桥梁调整为路基方案,故此xx河河道下穿xx路段调整为钢筋混凝土箱涵,箱涵尺寸为2-5*4.5m。
目录:
交通工程平面布置图、单柱式标志结构设计图、单悬臂式标志结构设计图、信号灯杆基础设计图、交通电缆接线井结构图、减速突起路标设计图、交通安全设施及交通标志、交通标线设计图、交通标志版面设计图。
相关图片:
交通标志版面设计图

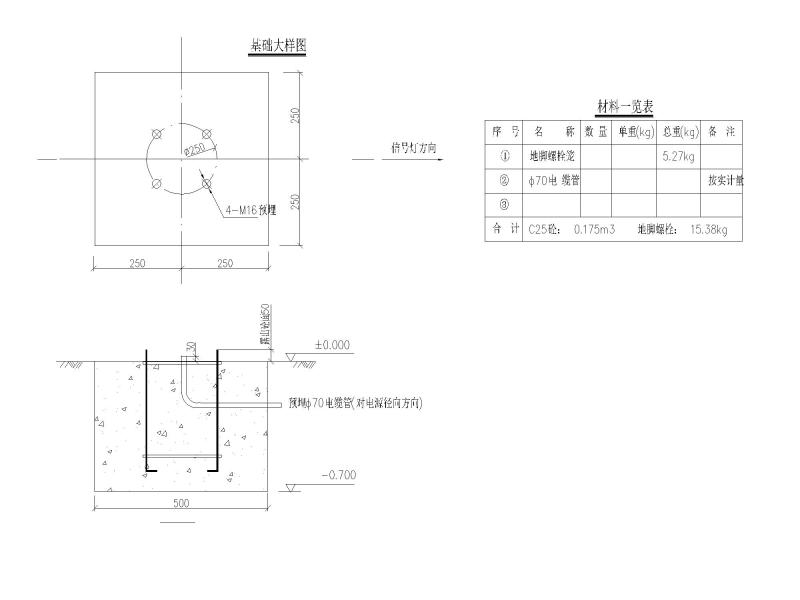

信号灯杆基础设计图

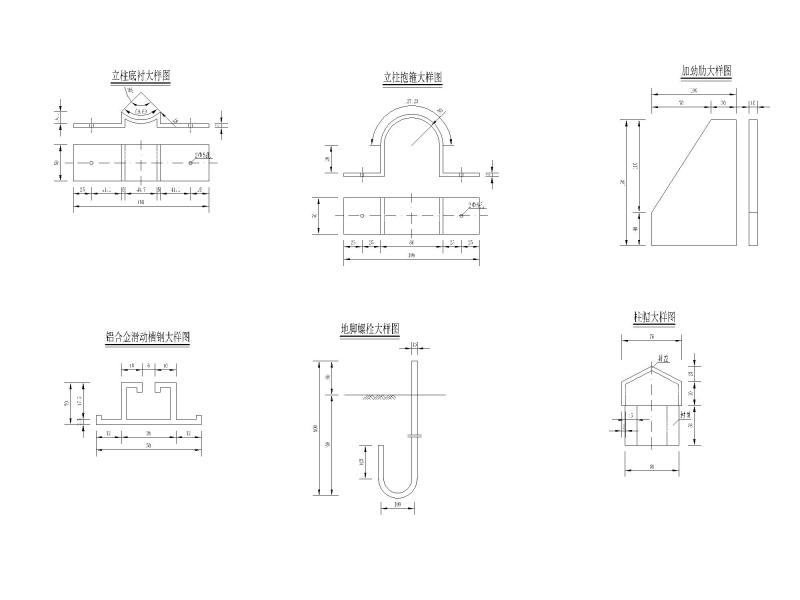

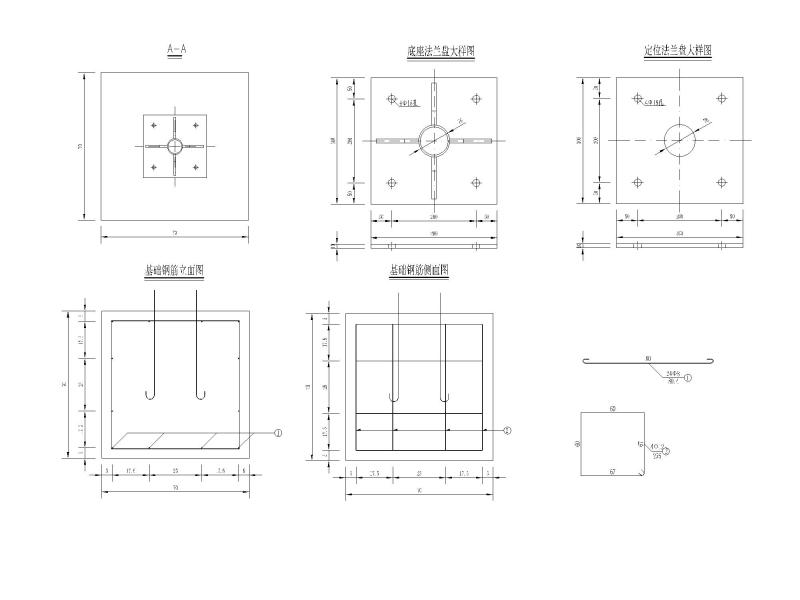

单柱式标志结构设计图
单柱式标志结构设计图-模型

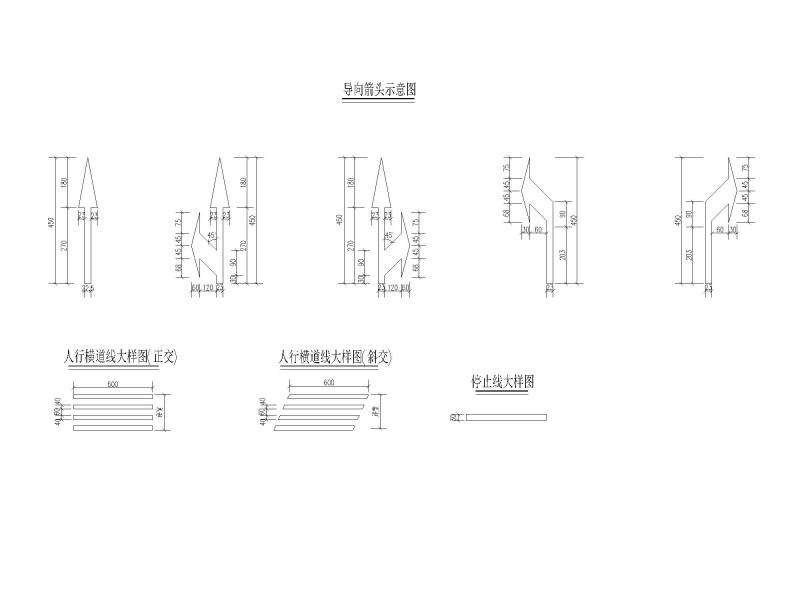

交通标线设计图
交通工程平面布置图


单柱式标志结构设计图
单柱式标志结构设计图
交通标线设计图
交通工程平面布置图

信号灯杆基础设计图
单柱式标志结构设计图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 公路隧道设计图纸 - 1
    公路隧道设计图纸 - 1
  • 公路隧道设计图纸 - 2
    公路隧道设计图纸 - 2
  • 公路隧道设计图纸 - 3
    公路隧道设计图纸 - 3
  • 公路隧道设计图纸 - 4
    公路隧道设计图纸 - 4
  • 公路隧道设计图纸 - 5
    公路隧道设计图纸 - 5
  • 公路隧道设计图纸 - 6
    公路隧道设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
