11米深基坑排桩加混凝土内支撑支护施工图纸(附设计方案计算书).dwg

附件详情

  • 第一部分 基坑围护设计方案说明
  • 第二部分 支护工程施工要求及质量检测要求
  • 第三部分 支护监测方案及要求
  • 第四部分 基坑围护设计方案计算书
  • 第五部分 基坑围护设计方案图纸

附件详情

拟建工程为13层办公楼,场地设地下室二层。基坑大面积开挖深度为9.85米,局部开挖10.85米,电梯井落深1.6米。基坑开挖涉及到的上部土层工程特性较差,地下水水头高且水量丰富。基坑采用排桩 一道混凝土内支撑 三轴搅拌桩止水帷幕。坑内管井疏干降水。支撑平面布置采用角撑 边桁架支撑体系。
【基坑支护设计】
1、支护桩采用φ800@1000钻孔灌注桩及φ850@1050钻孔灌注桩。
2、止水帷幕选用φ850@1200三轴搅拌桩,长度18m。
3、内支撑:角撑尺寸800×800,连系梁600×600,压顶冠梁1000×800,中板传力带厚度250mm。支撑平面布置采用角撑 边桁架支撑体系。
4、采用临时钢立柱及柱下钻孔灌注桩作为水平支撑系统的竖向支撑构件。
20张图,附设计方案及说明书46页,编制于近代年。

围护桩 平面布置图

基坑支护剖面图

底板换撑节点图

支撑梁节点

降水井结构

基坑支护剖面图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 10管井大样图.dwg
    10管井大样图.dwg
  • 11基坑换撑传力带布置图.dwg
    11基坑换撑传力带布置图.dwg
  • 12基坑监测点平面布置图.dwg
    12基坑监测点平面布置图.dwg

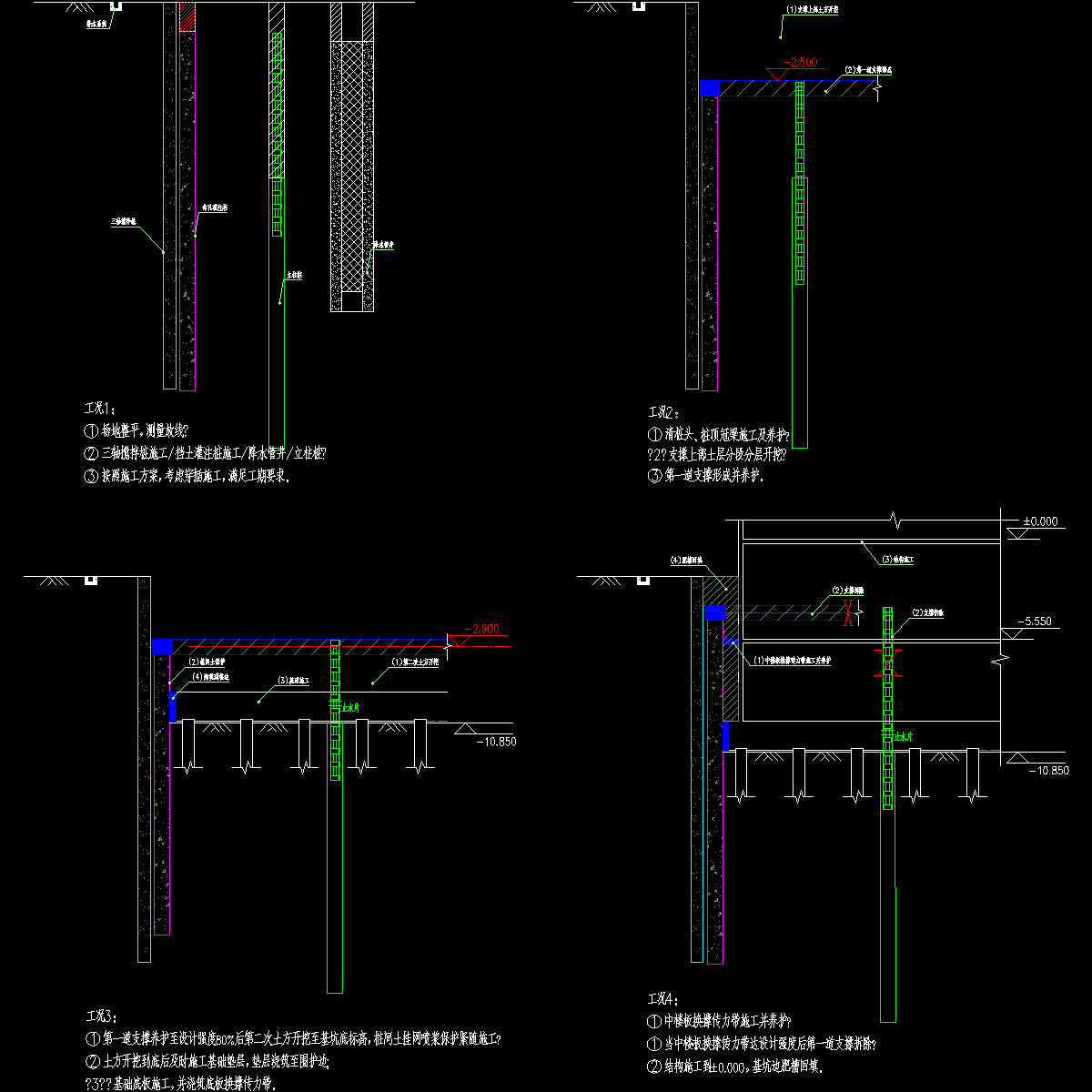

  • 13基坑支护施工工况图.dwg
    13基坑支护施工工况图.dwg
  • 1基坑施工总说明.dwg
    1基坑施工总说明.dwg
  • 2基坑周边环境关系图.dwg
    2基坑周边环境关系图.dwg
  • 3基坑支护平面布置图.dwg
    3基坑支护平面布置图.dwg
  • 4基坑支护剖面图及配筋图.dwg
    4基坑支护剖面图及配筋图.dwg
  • 5基坑支撑平面布置图.dwg
    5基坑支撑平面布置图.dwg
  • 6支撑配筋详图.dwg
    6支撑配筋详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
