县城主干道市政排水图纸.dwg
- 设计说明：有
- 功能：交通道路
- 设计内容：污水排水系统,废水排水系统
- 设计阶段：施工图设计
- 参考图纸：20张以上
- 管道方式：暗沟
- 设计年代：近代
附件详情
- 资料目录
- 设计说明
- 线路示意图
- 管线横断面图
- 污水服务面积图
- 雨水汇水面积图
- 平面设计图
- 东侧污水管道纵断面图
- 西侧污水管道纵断面图
- 东侧雨水管道纵断面图
- 西侧雨水管道纵断面图
- 检查井井圈、井座加强设计图
- 矩形现浇砼污水多层检查井
- 工程数量表
附件详情
该项目位于四川，该项目为县城南北干道排水工程；管线位置及排水流向:根据业主确认的道路管线横断面图，该资料雨水、污水管各两条，雨水分别位于道路中线东、西侧23.0m，污水分别位于道路中线东侧30.5m及西侧32.0m。雨水顺道路坡向，主要排向为从北向南分段排入就近水系或直接排入河流中，污水由北向南排入北门河已建截污干管。
编制于近代年，共计55张图纸；
南北干道管线横断面图
排水检查井剖面图
II-II断面结构图
平面结构图
污水纵断图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
封面扉页说明等.dwg -
干道排水平纵ct.dwg -

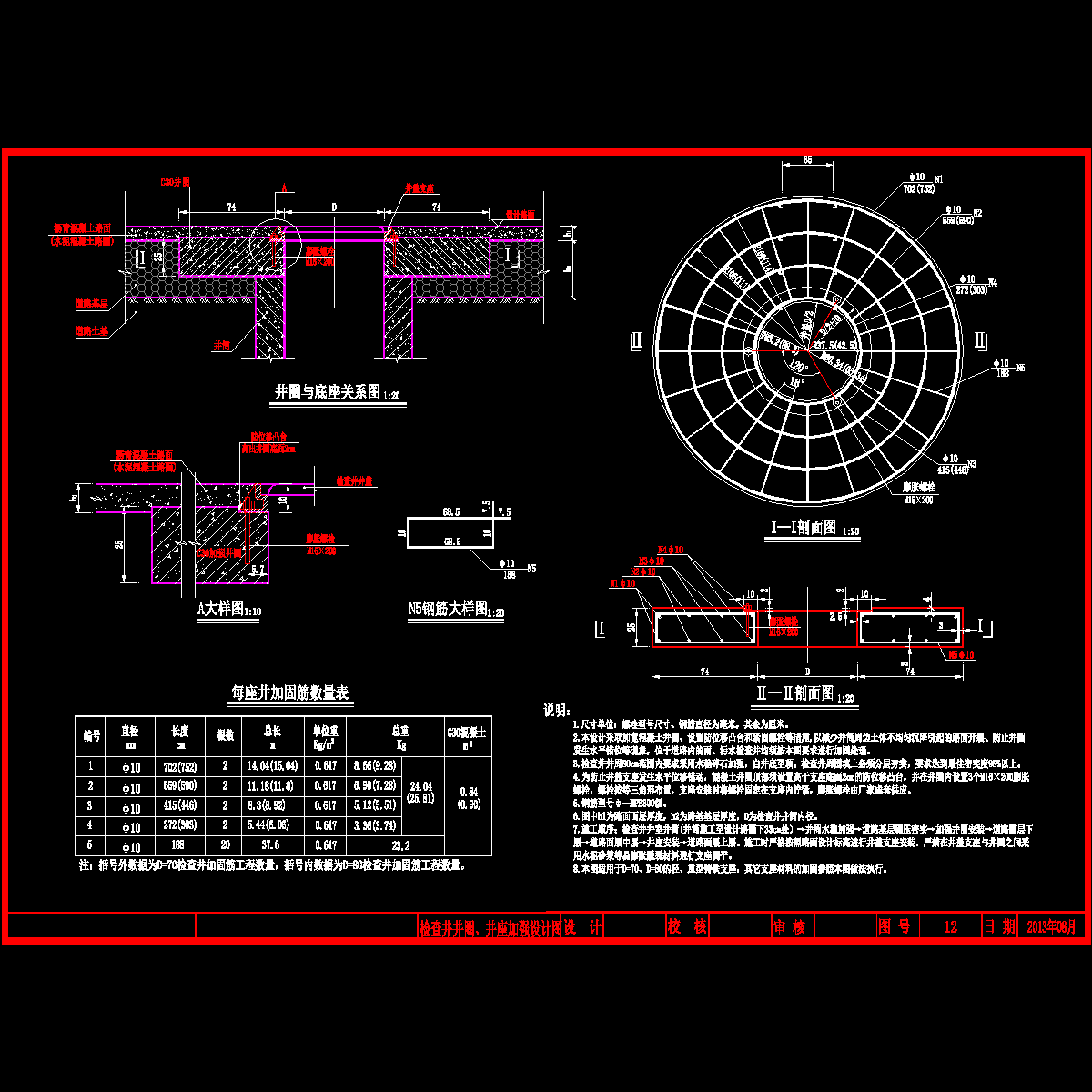

排水检查井加强.dwg -

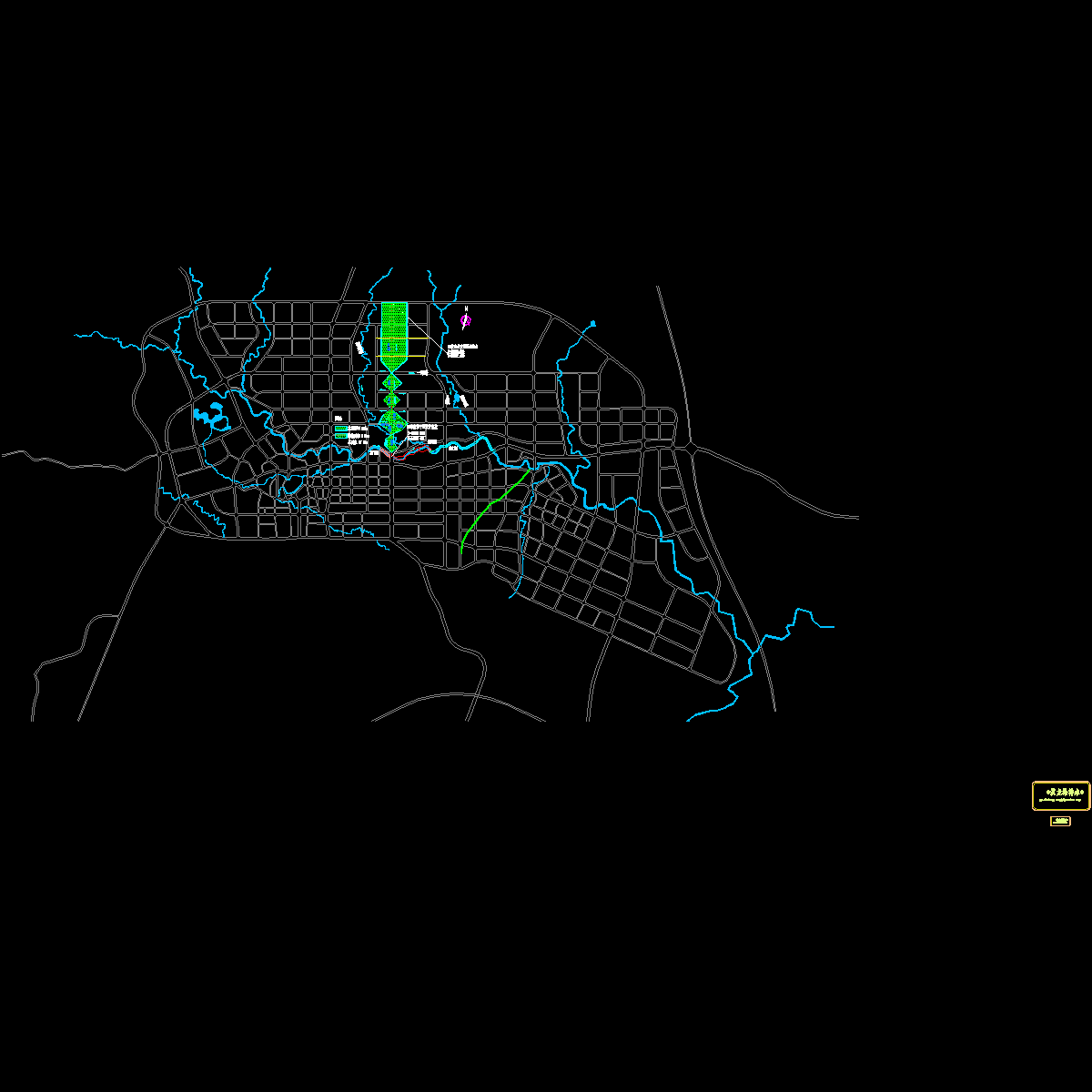

污水汇水面积.dwg -

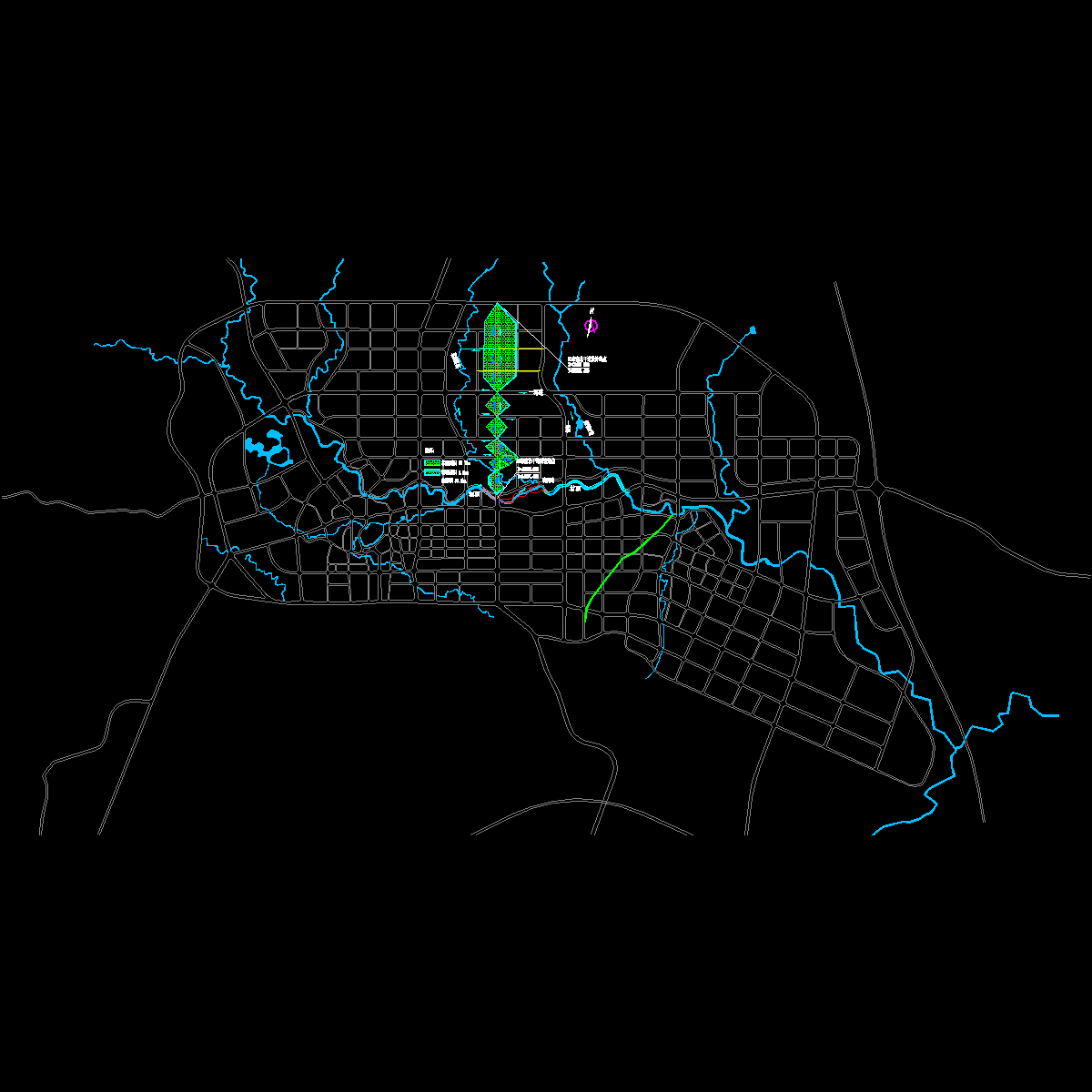

雨水汇水面积.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：10.71 MB
- 收藏次数：0
-
文件名称：
附件-995898085699689765.rar
