丝路风情街幕墙骨架施工图纸（3D3S模型）.dwg
- 建筑类别：商业
- 建筑高度：多层建筑
- 地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑结构形式：钢结构
- 钢结构：轻钢结构
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：53张
- 设计年代：近代
附件详情
该项目是西安丝路风情街幕墙骨架图，该项目设计使用年限为50年。抗震设防烈度：8度，0.20g。
该资料包含：钢结构设计总说明，A、B、C、D、E、F区新增基础/地梁平面图，柱脚
平面布置图
，立面主体钢结构图，剖面图，节点详图等共计53张图。

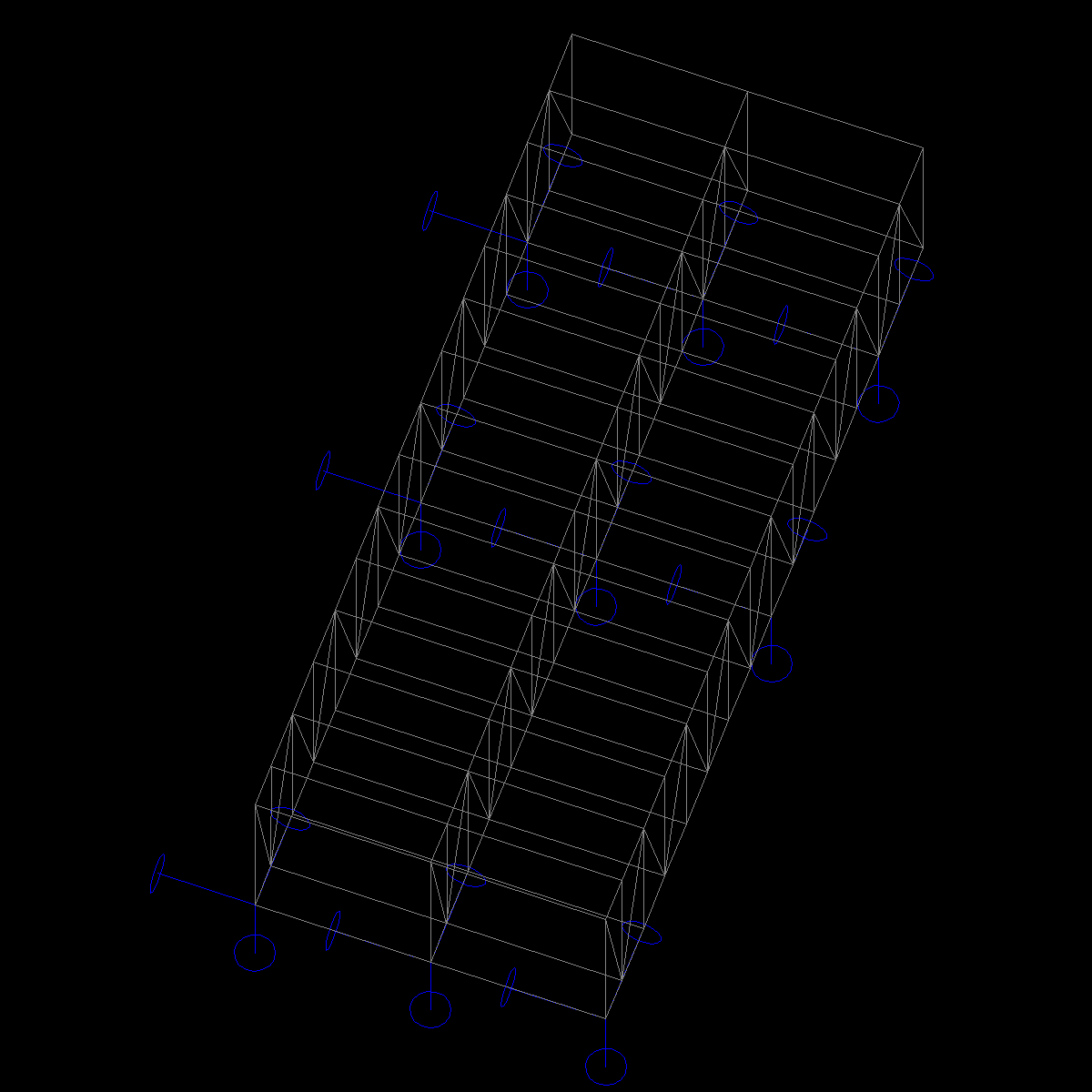

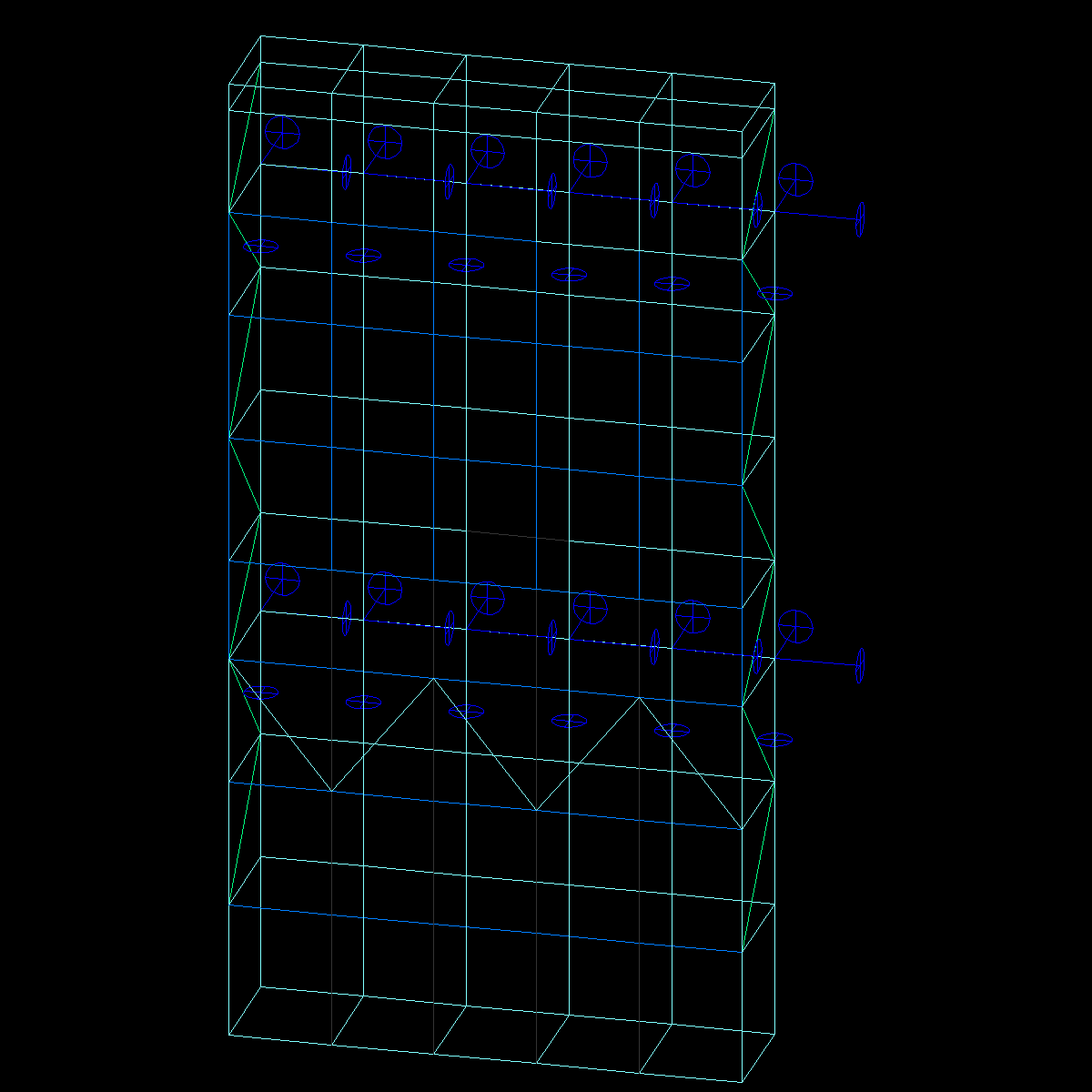

包含3D3S模型。
分享投稿时间：近几年11月。
A区A-E1、A-E2立面图
C区新增基础/地梁平面图
F区新增基础/地梁平面图
F区一层结构平面定位图
F区F-E6立面钢龙骨图
D区二层结构平面图
C区C-E2立面龙骨图、剖面图

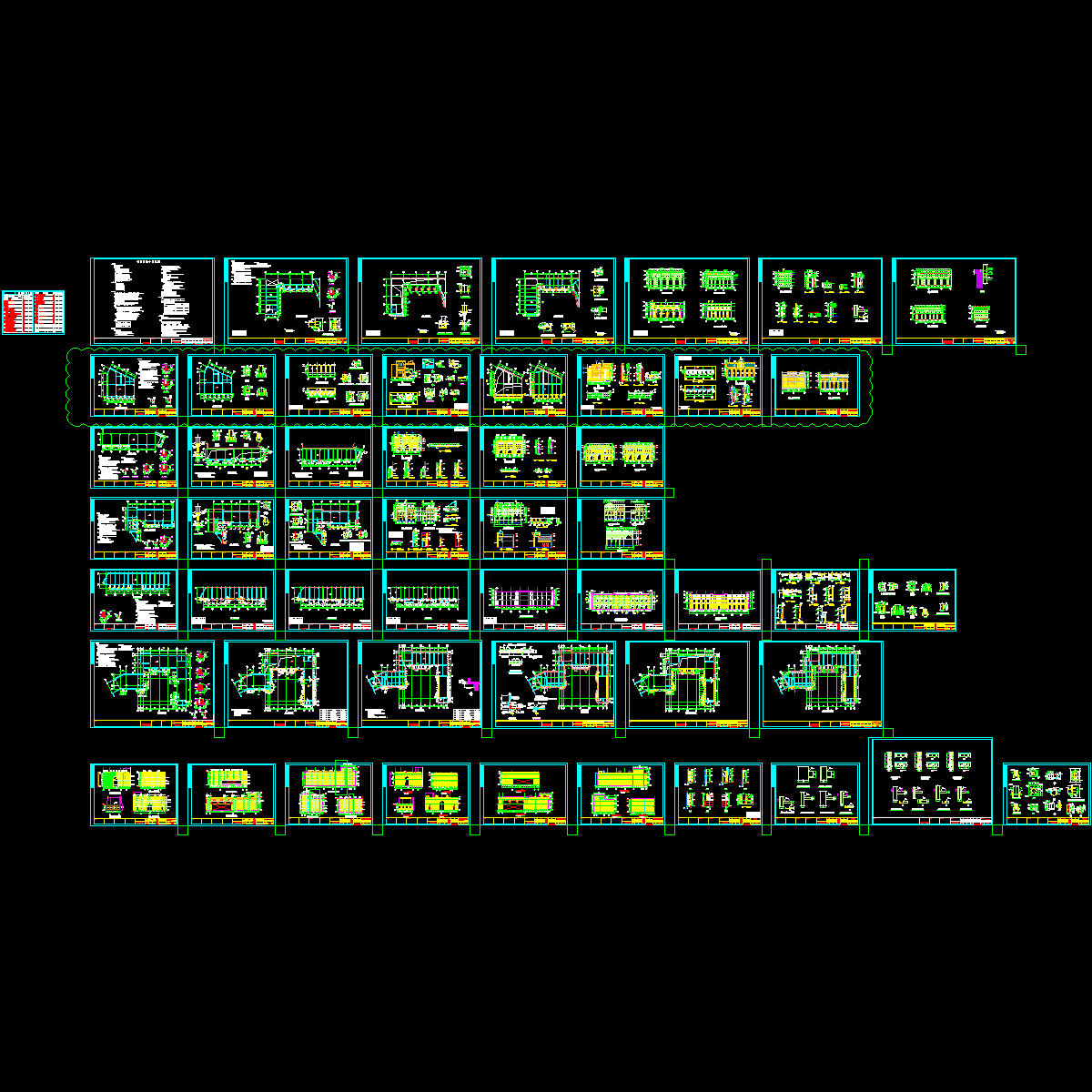

以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
f-e2.dwg -
西安幕墙钢架.dwg -
丝路风情街3号楼钢架20141125.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：14.66 MB
- 收藏次数：0
-
文件名称：
附件-995897907780895068.rar
