8层L型布置办公楼结构施工方案大样图含建筑

  • 建筑类别:办公
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
该资料为某八层L型布置办公楼 结构施工图
其中包含建筑部分施工图,方便与 结构施工图 对应。
图纸说明详细,结构图纸完整,各个节点大样清晰。
建筑平面图

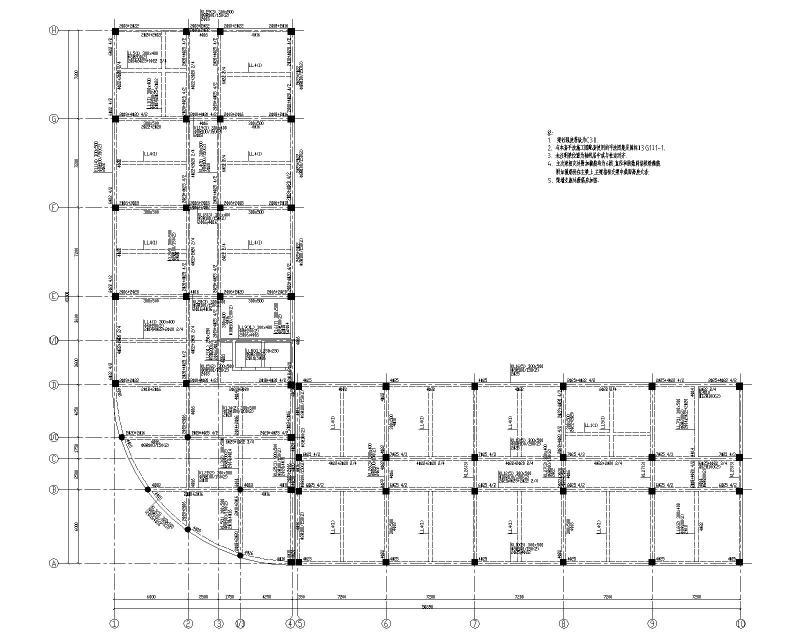

结构平面图
结构配筋图
剪力墙布置图

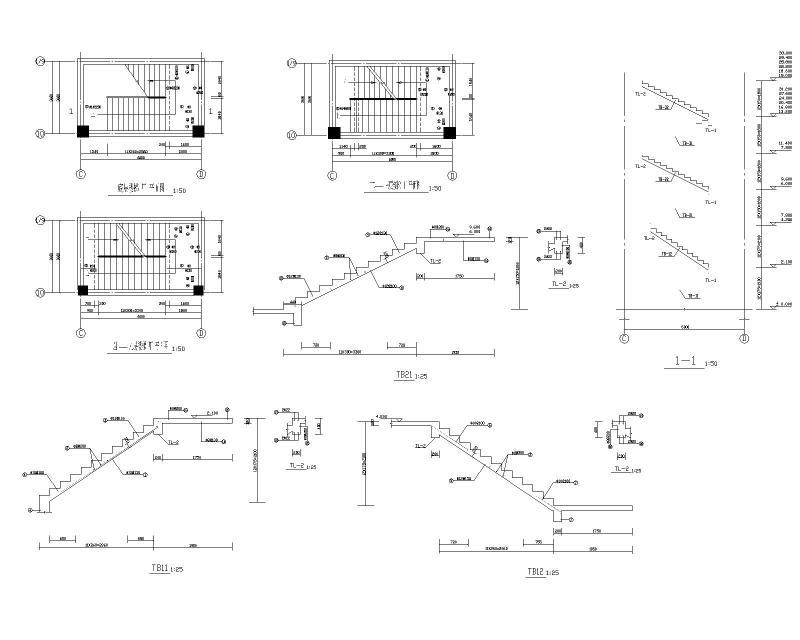

楼梯布置图
基础大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
