6层住宅散热器采暖平面施工大样图
-
设计详细说明：有
-
建筑类别：住宅
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：采暖
-
采暖系统：散热器供暖
-
项目所在地：河南
该附件为
六层住宅散热器采暖平面图，Dwg格式
设计内容：
-
该资料是室内供暖工程设计。热源为小区热交换站，供回水温度为95°C/70°C.系统定压由热源处考虑。
-
本建筑供暖热负荷指标为：35.6W/m2
图纸展示：

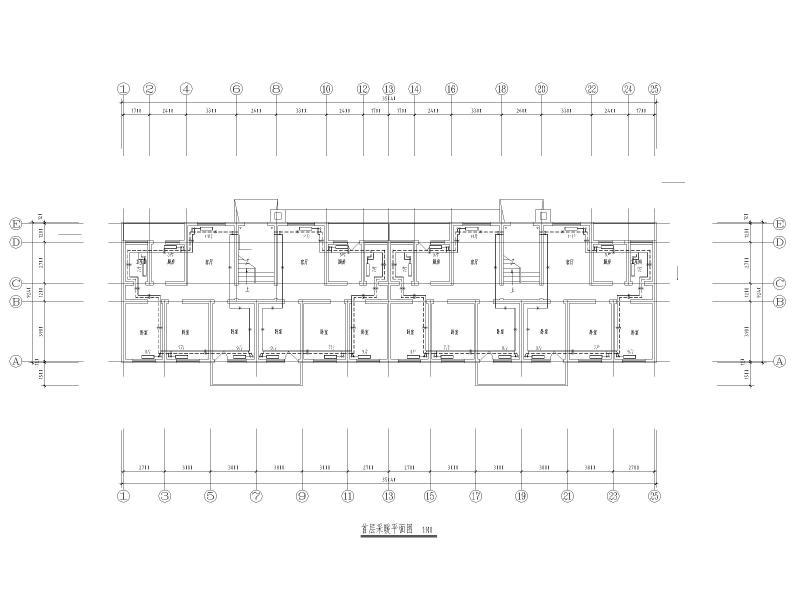

首层采暖平面图

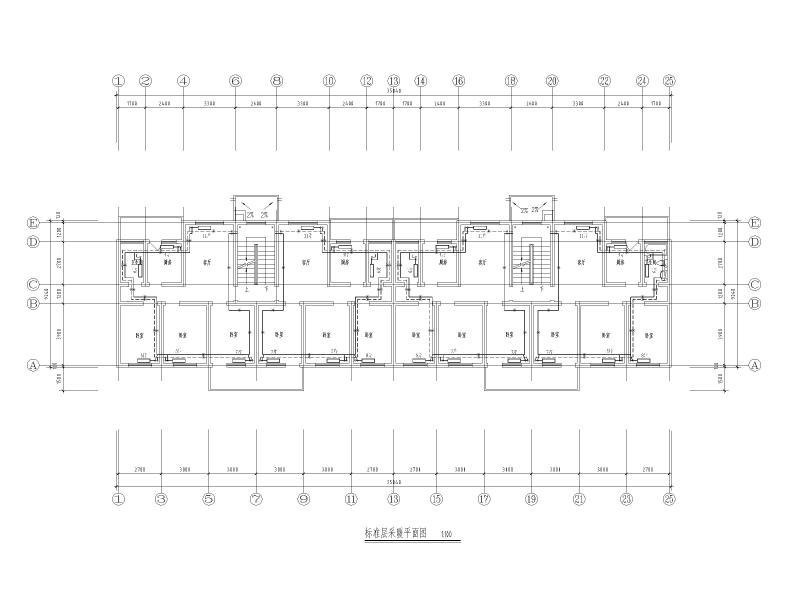

标准层采暖平面图

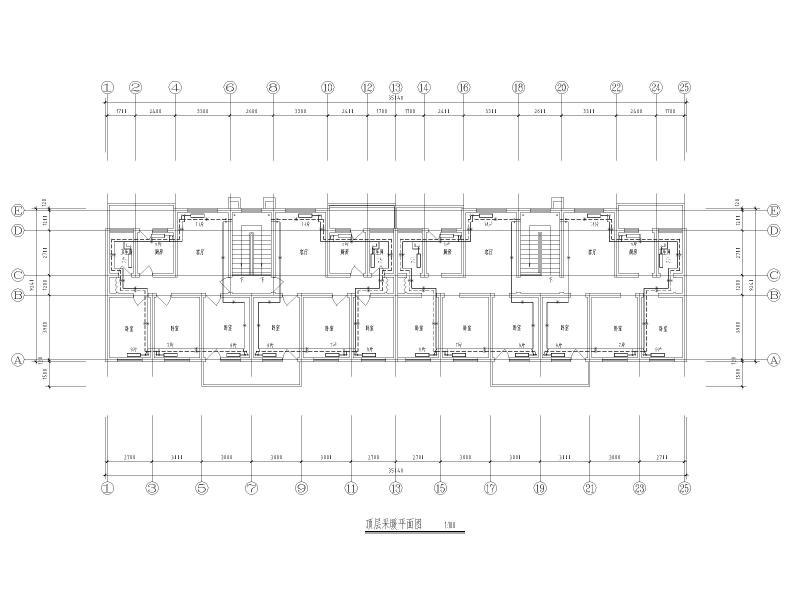

顶层采暖平面图

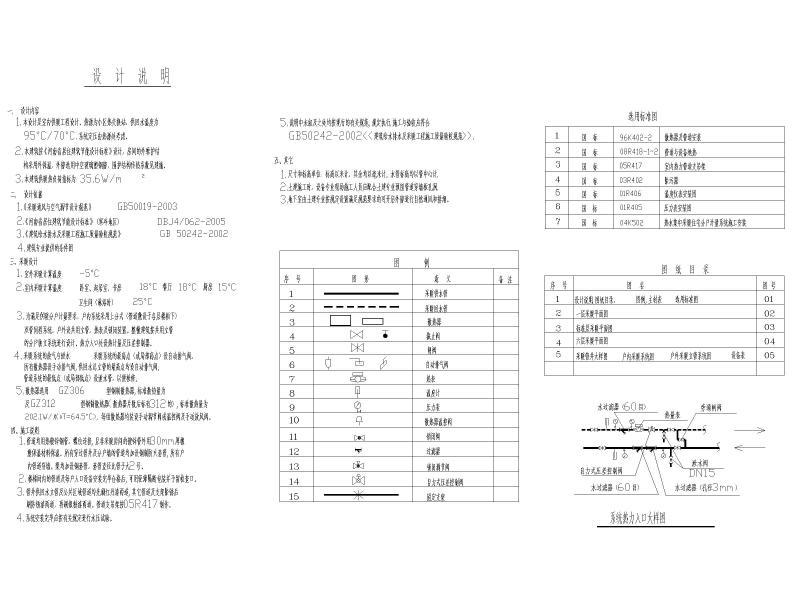

设计说明.资料目录

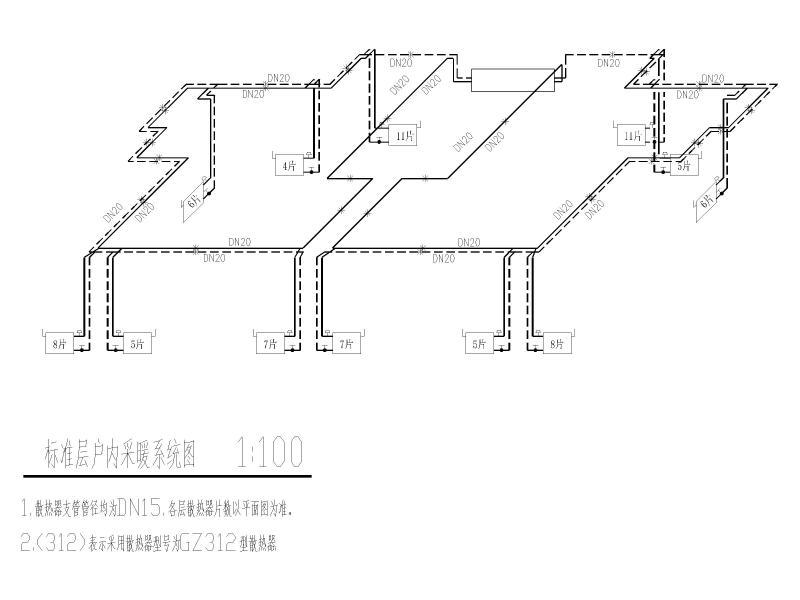

标准层户内采暖系统图
采暖立管图
采暖管井大样图
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-
住宅散热器采暖 - 1 -
住宅散热器采暖 - 2 -
住宅散热器采暖 - 3 -
住宅散热器采暖 - 4 -
住宅散热器采暖 - 5 -
住宅散热器采暖 - 6 -
住宅散热器采暖 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.26 MB
- 收藏次数：0
-
文件名称：
附件-996068099557950098.dwg
