住宅小区环境照明及水景电气施工图纸

  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 节点大样:灯具,变压器
  • 接地方式:TN-S
  • 项目所在地:陕西
  • 强电设计:供配电系统,电气照明,接地安全,其它

该附件为陕西住宅小区景观工程的环境照明及水景 电气施工图

概述:
该资料内容为陕西西安住宅小区景观工程的环境照明及水景电气设计。
该项目环境照明力配电箱落地安装,电源电缆由附近的箱变引来或由建设方负责引入,箱下设250mm高的混凝土基础. 配电箱具体位置亦可根据现场情况调整。
灯具接地保护采用TN-S系统,所有室外配电箱电源电缆的PE线须重复接地,配电箱重复接地的接地电阻不大于10欧,否则须新增配电箱接地极或采取其他接地措施.环境照明灯具、水泵等各类正常不带电金属外壳须和PE线可靠连接.

部分图纸摘录:

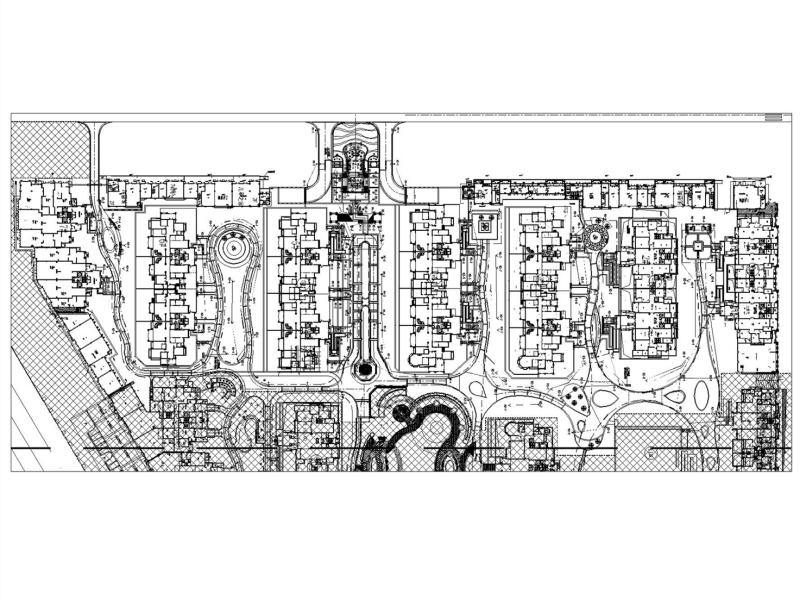

景观照明总平面图

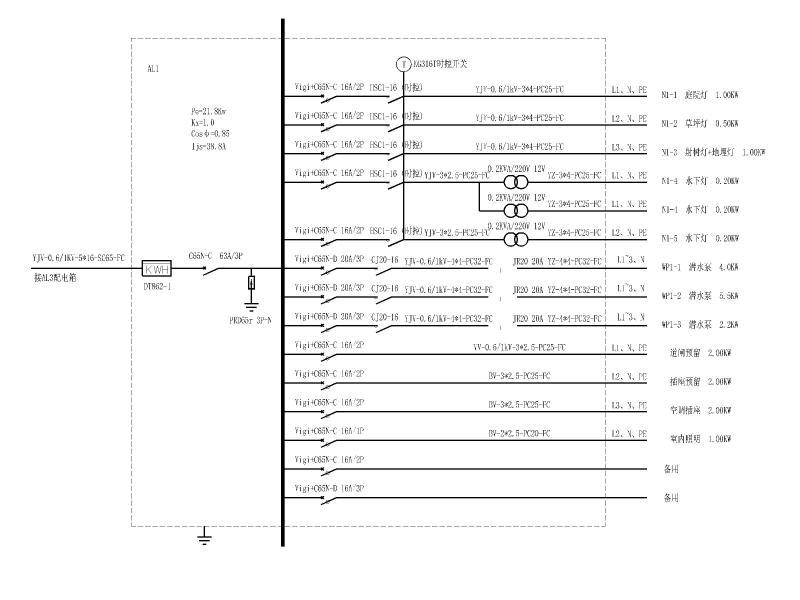

景观照明系统图

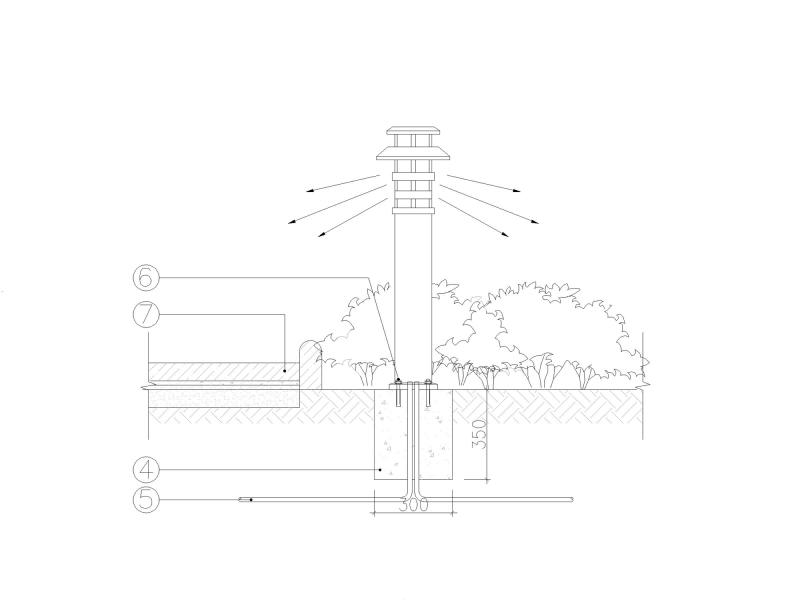

草坪灯安装示意图

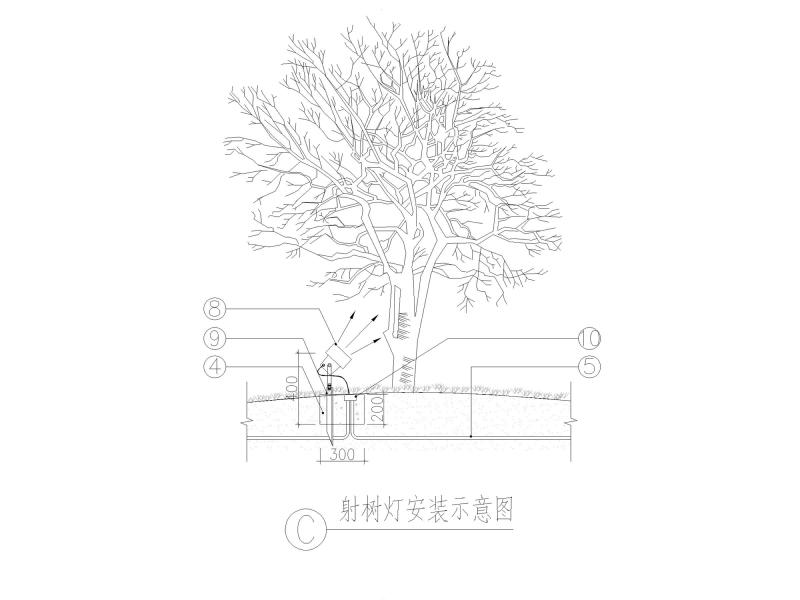

射灯安装示意图

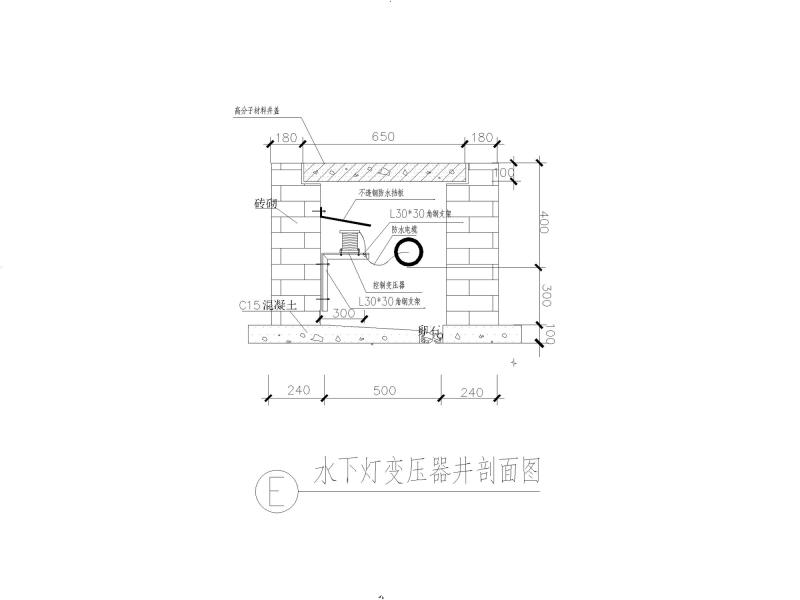

水下灯变压器井剖面图



庭院灯安装示意图
