高速铁路道床板成套CAD设计施工图纸.dwg

搜索更多资源

此图为xx高速铁路道床板施工图纸，内含相应的桥梁无砟轨道横断面、简支梁道床板布置图、道床板钢筋布置图、路基地段无砟轨道横断面图、隧道道床钢筋接头设计图等等相应图纸

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源

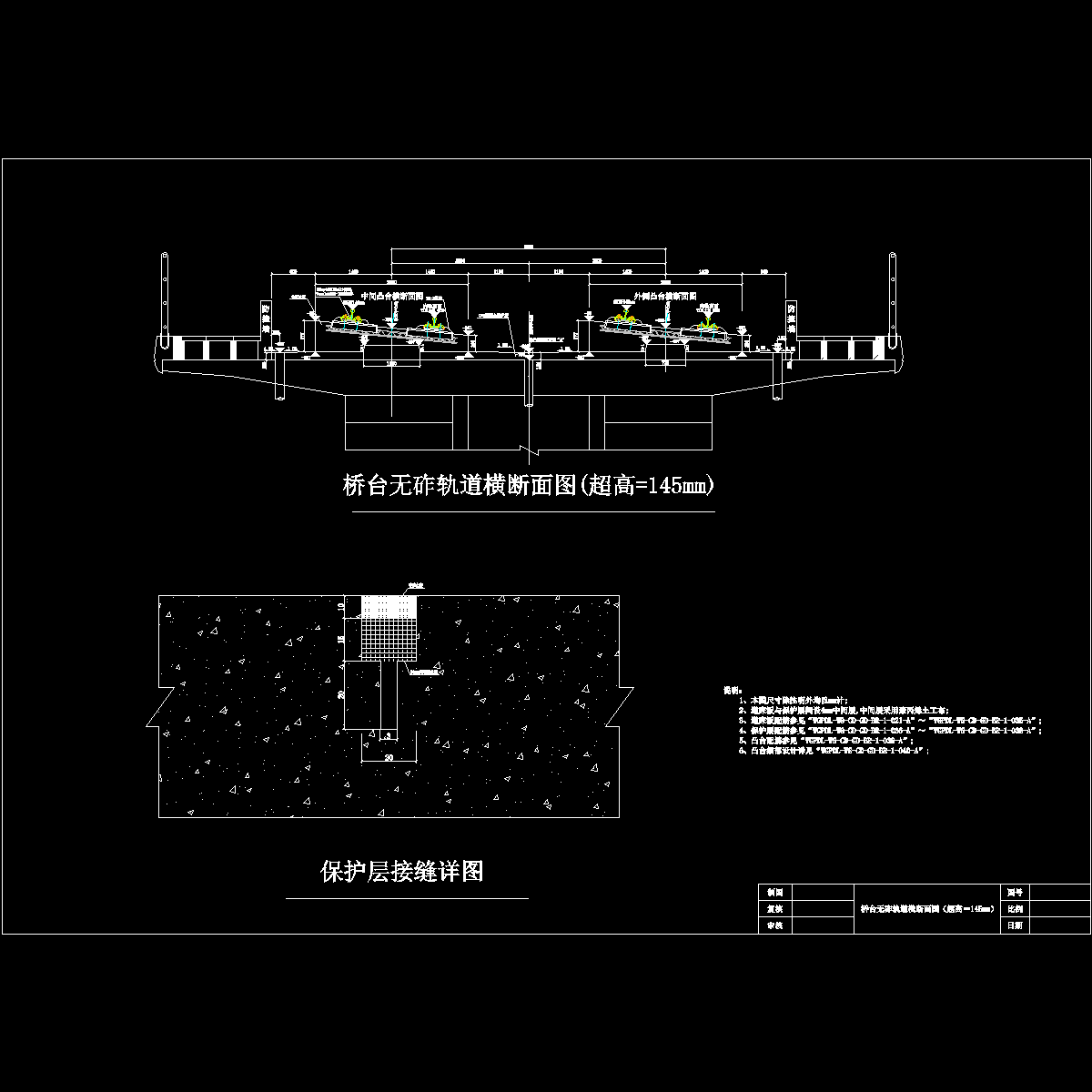

  • 10、桥台无砟轨道横断面（超高=145）图.dwg
    10、桥台无砟轨道横断面（超高=145）图.dwg

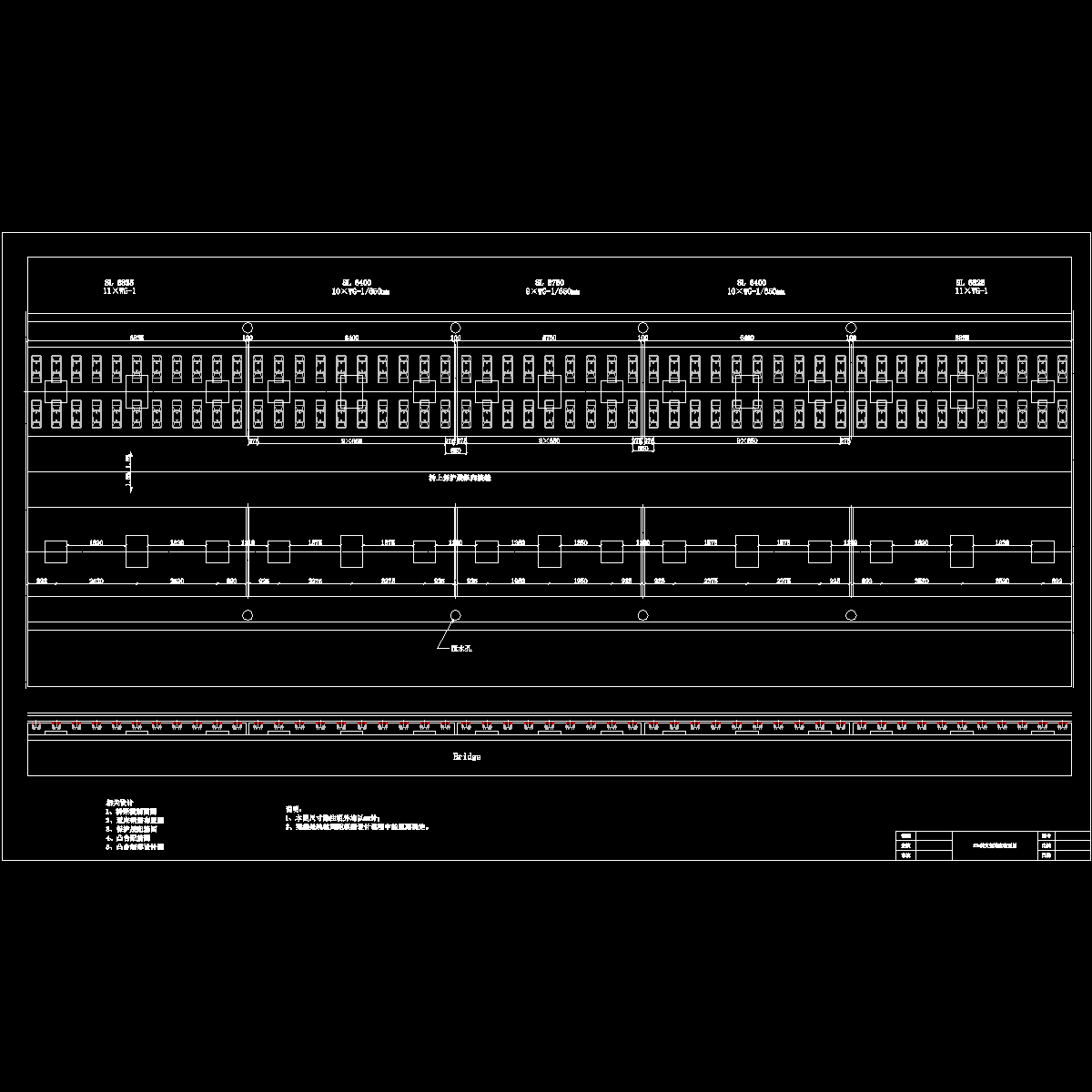

  • 12、32m简支梁道床板布置图.dwg
    12、32m简支梁道床板布置图.dwg

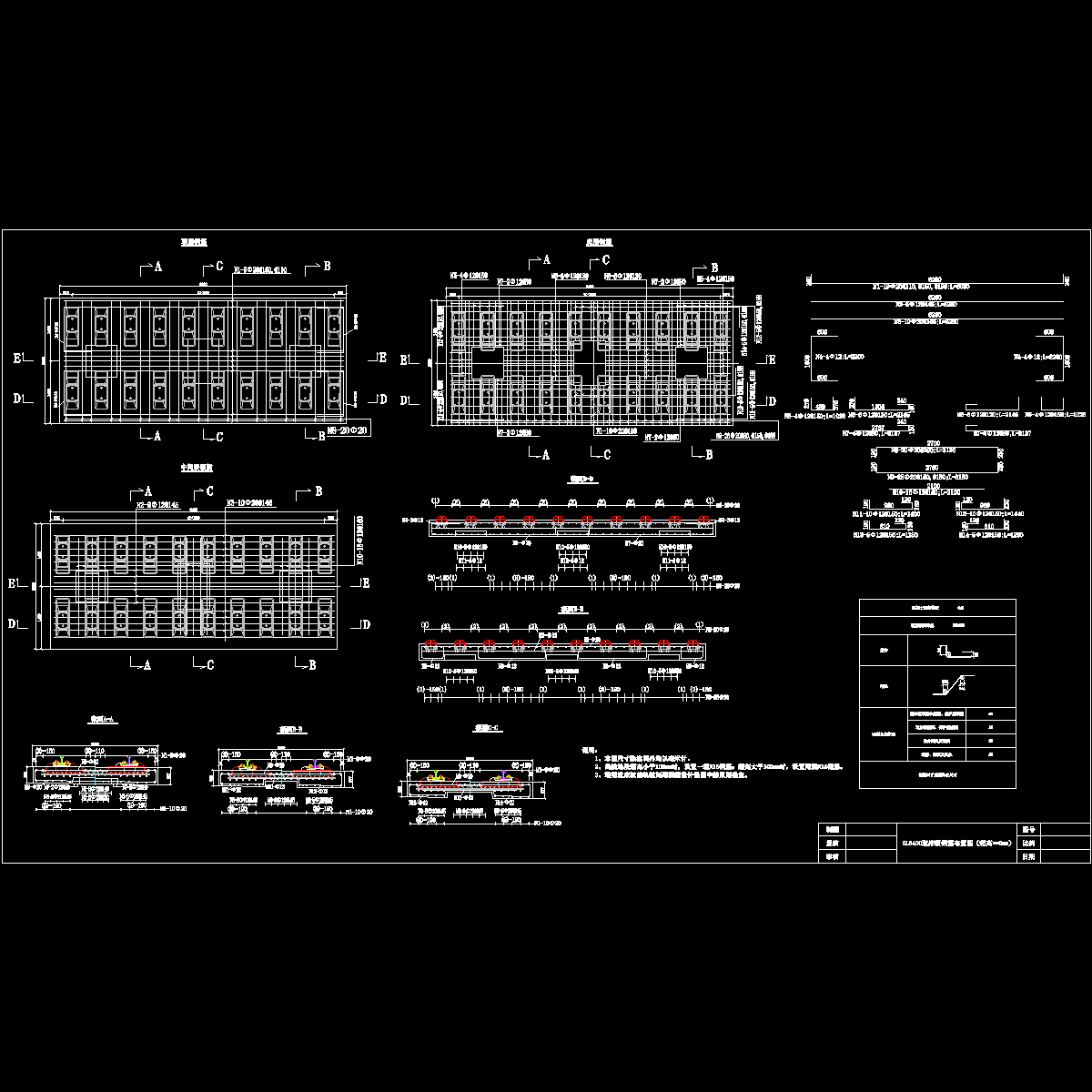

  • 14、6400道床板钢筋布置图.dwg
    14、6400道床板钢筋布置图.dwg
  • 16、5750道床板钢筋布置图.dwg
    16、5750道床板钢筋布置图.dwg
  • 18、6075道床板钢筋布置图.dwg
    18、6075道床板钢筋布置图.dwg
  • 1、桥梁无砟轨道横断面（超高=0）图.dwg
    1、桥梁无砟轨道横断面（超高=0）图.dwg
  • 20、6825、6825＞0mm道床板钢筋布置图超高大于0作废.dwg
    20、6825、6825＞0mm道床板钢筋布置图超高大于0作废.dwg
  • 22、24m简支梁保护层配筋图.dwg
    22、24m简支梁保护层配筋图.dwg
  • 23、32m简支梁保护层配筋图.dwg
    23、32m简支梁保护层配筋图.dwg
以上是部分截图，请下载附件后查看完整高清内容
