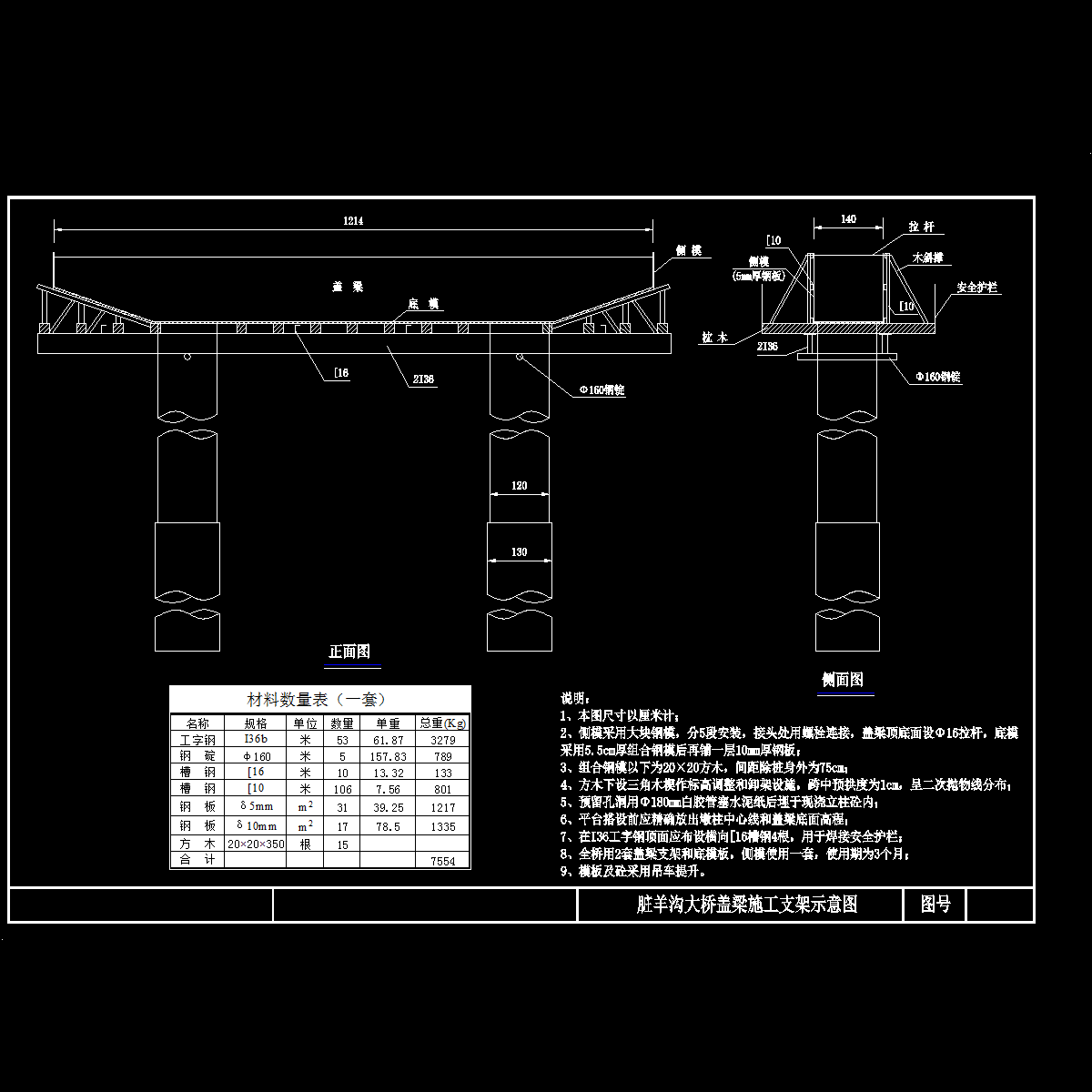

桥梁盖梁施工牛腿支架布置示意图纸.dwg

说明： 　　1、本图尺寸以厘米计； 　　2、侧模采用大块钢模，分5段安装，接头处用螺栓连接，盖梁顶底面设Φ16拉杆，底模采用5.5cm厚组合钢模后再铺一层10mm厚钢板； 　　3、组合钢模以下为20×20方木，间距除桩身外为75cm； 　　4、方木下设三角木楔作标高调整和卸架设施，跨中预拱度为1cm，呈二次抛物线分布； 　　5、预留孔洞用Φ180mm白胶管塞水泥纸后埋于现浇立柱砼内； 　　6、平台搭设前应精确放出墩柱中心线和盖梁底面高程； 　　7、在I36工字钢顶面应布设横向[16槽钢4根，用于焊接安全护栏； 　　8、全桥用2套盖梁支架和底模板，侧模使用一套，使用期为3个月； 　　9、模板及砼采用吊车提升。
