33341平米小学弱电系统施工大样图

资料简介
赚取积分

建筑类别：教育,文化
建筑设计面积：33341平方米
图纸设计深度：施工图
参考图纸：35张
设计年代：近代
地下室用途：人防
节点大样：人防
防雷等级：第三类
接地方式：TN-S
项目所在地：浙江
弱电设计：入侵报警系统,视频监控系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,广播系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,机房工程,其它

附件详情

施工图设计说明
主要设备材料表
综合布线系统图
视频安防监控系统图
入侵报警系统图
电子巡查系统图

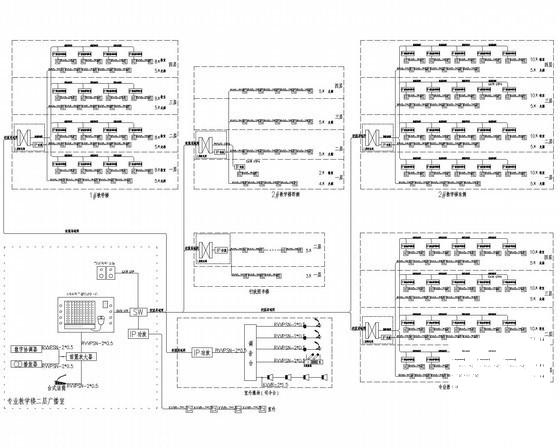

校园广播系统图
微格教室管线预埋图
教室多媒体教学管线预埋图
多功能教室扩声平面图
多功能教室扩声系统图
UPS配电系统图
机房设备安装示意图
设备安装大样图
总平面图
地下室平面图
行政图书楼、1#教学楼一层平面图
专业教学楼一层平面图
专业教学楼二层平面图
专业教学楼三层平面图
专业教学楼四层平面图
2#教学楼一层平面图
2#教学楼二层平面图
2#教学楼三层平面图
2#教学楼四层平面图
综合楼一层平面图
综合楼二层平面图
综合楼三层平面图
北校门、1＃连廊平面图
东校门、司令台平面图
……

附件详情

该项目位于浙江省，占地面积33341平米，地上建筑面积为19820.57平米，地下建筑面积为3878.53平米，地上车辆14辆，地下车辆79辆。智能化系统设计包括建筑红线范围内的一下子系统：综合布线系统、计算机网络系统、视频安防监控系统、入侵报警系统、电子巡查系统、停车库管理系统、校园广播系统、有线电视系统（IPTV）、多媒体会议系统、多媒体教学系统、室外LED显示屏系统、机房建设系统、综合管路系统。（其中多媒体扩声系统、多媒体教学系统、和室外LED显示屏系统只考虑管线预留。）
，图纸共35张。

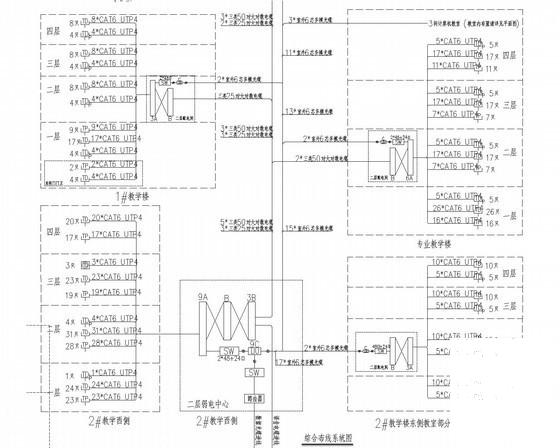

综合布线系统图

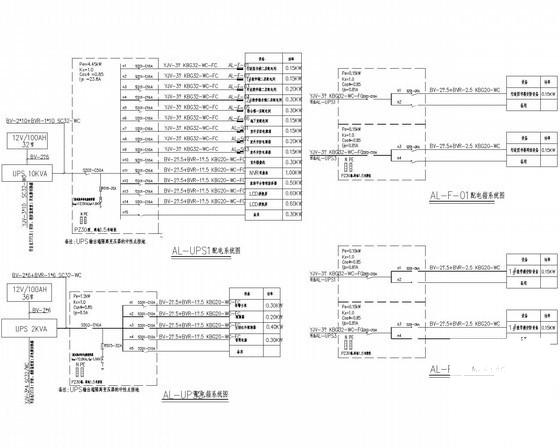

UPS系统图

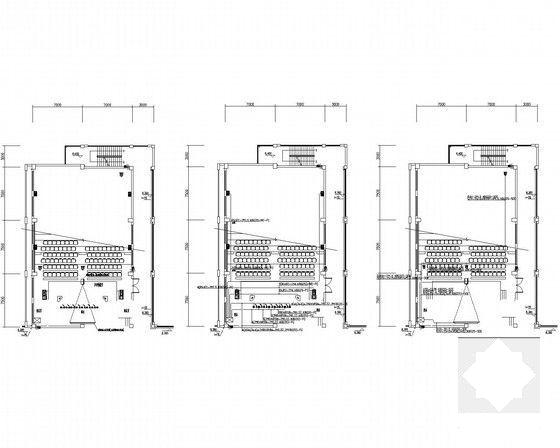

多功能教室扩声平面图

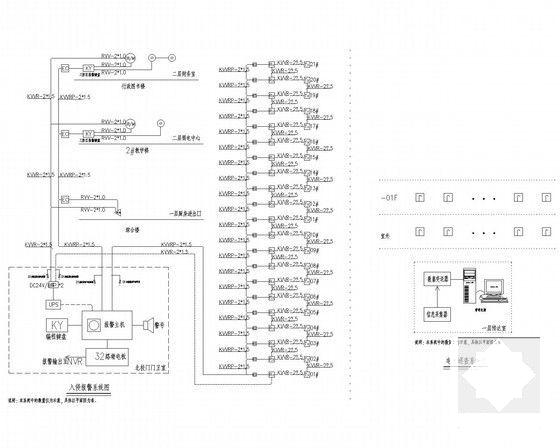

入侵报警系统图

设备安装大样图

多功能教室扩声系统图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
