所区室外变压器水喷雾管道CAD施工图纸.dwg

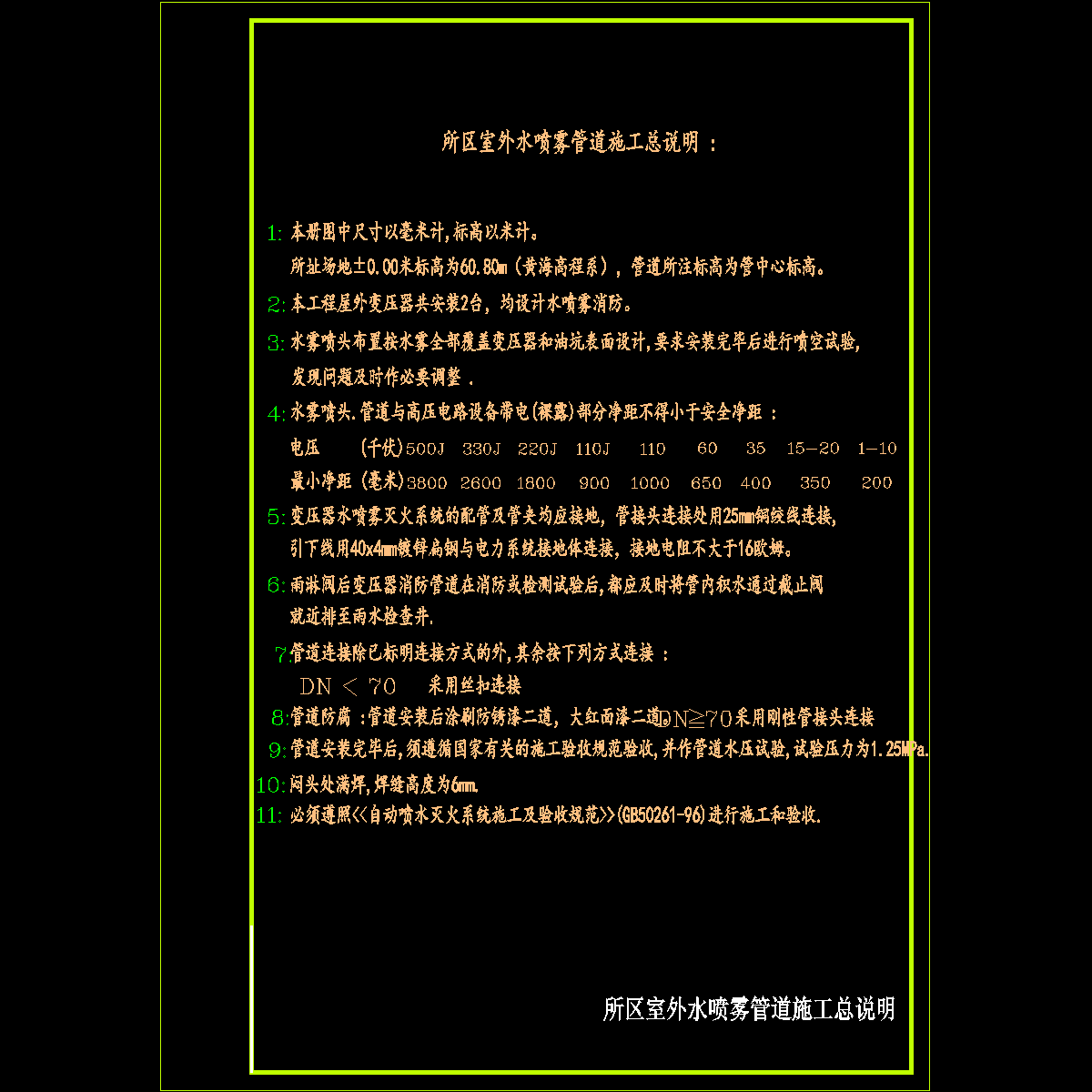

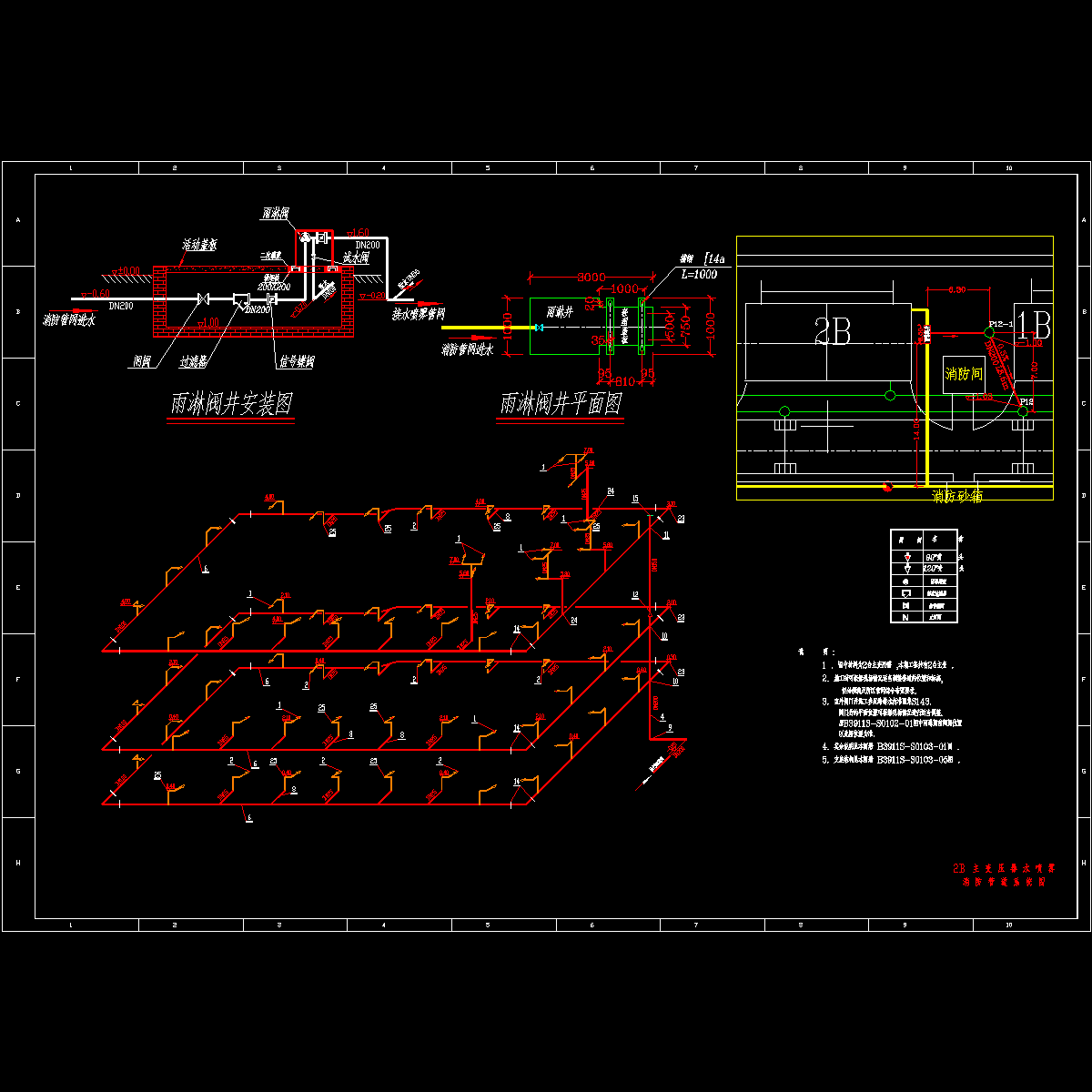

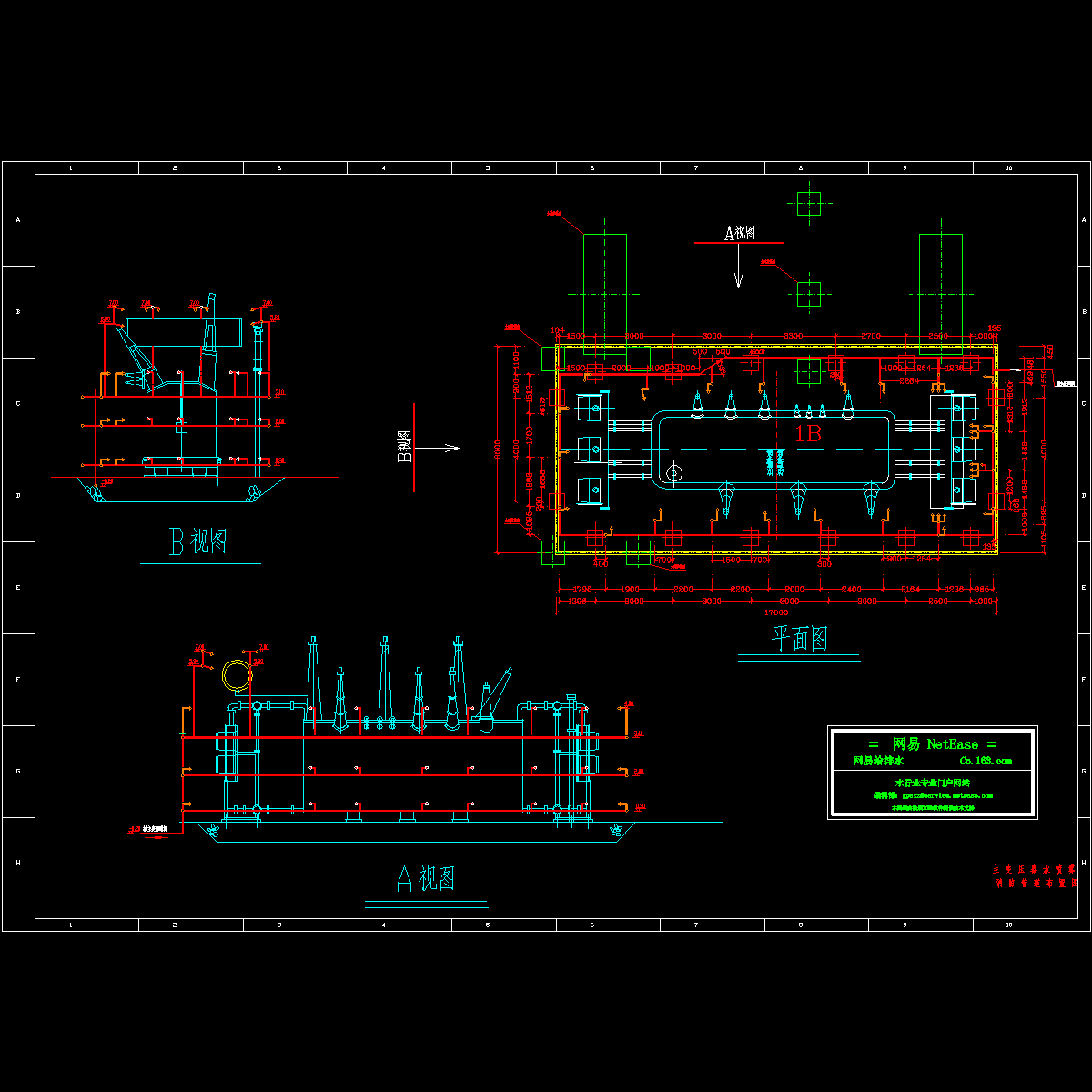

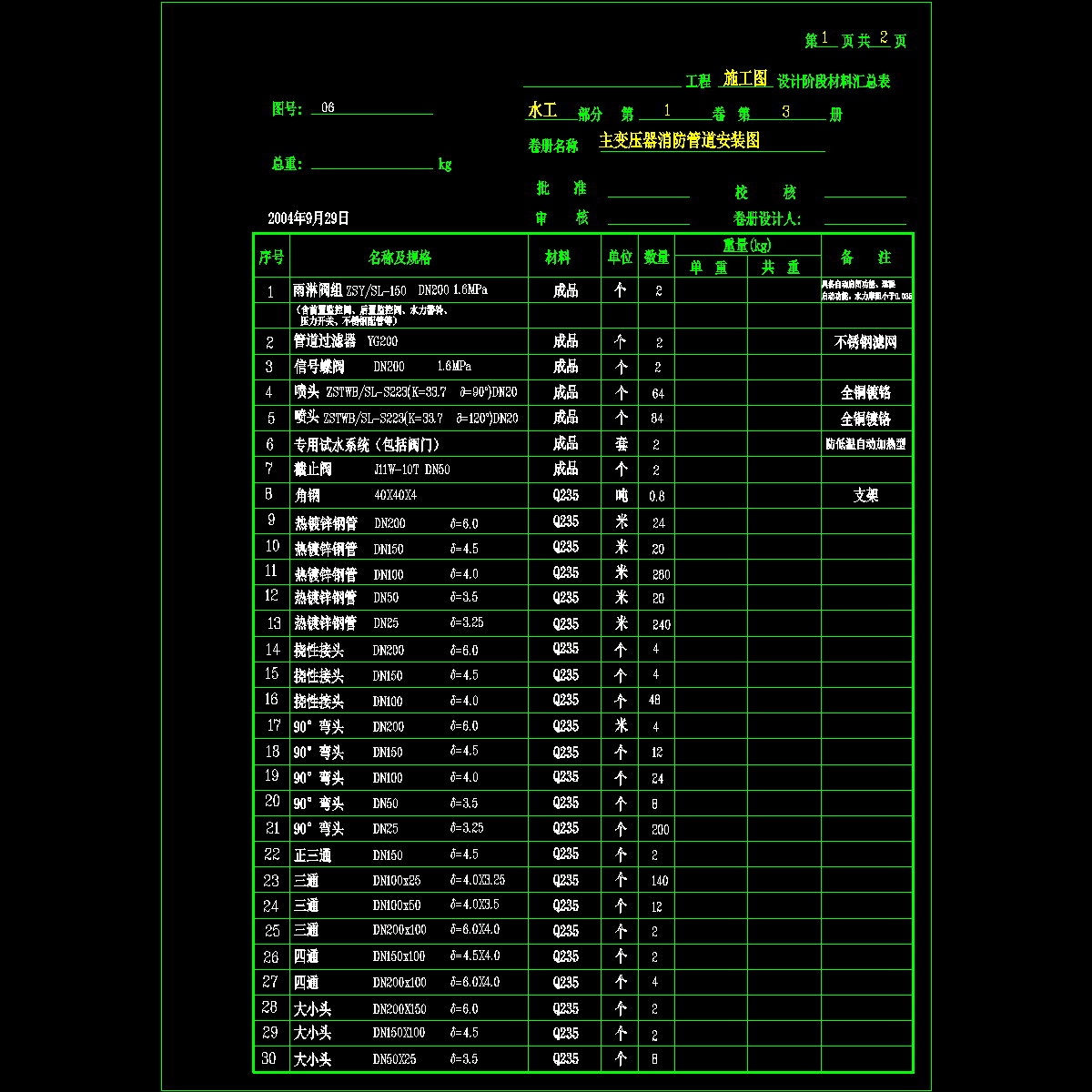

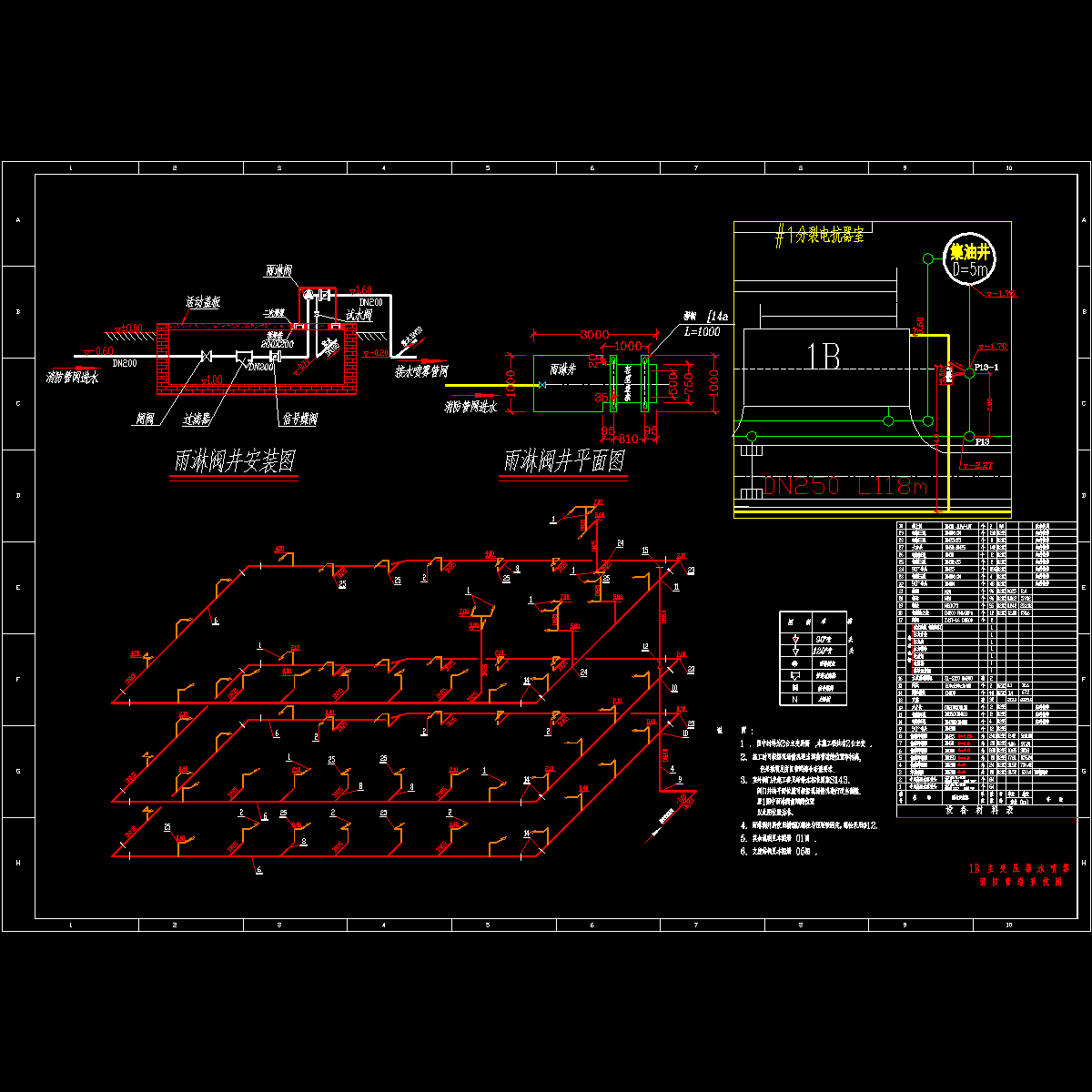

该项目屋外变压器共安装2台，均设计水喷雾消防。 水雾喷头布置按水雾全部覆盖变压器和油坑表面设计,要求安装完毕后进行喷空试验。 图纸内容包括：1.所区室外水喷雾管道施工总说明 2.主变压器水喷雾消防管道布置图 3.1B主变压器水喷雾消防管道系统图 4.2B主变压器水喷雾消防管道系统图 5.水喷雾管网支座及水喷雾喷嘴安装图 6.材料表
