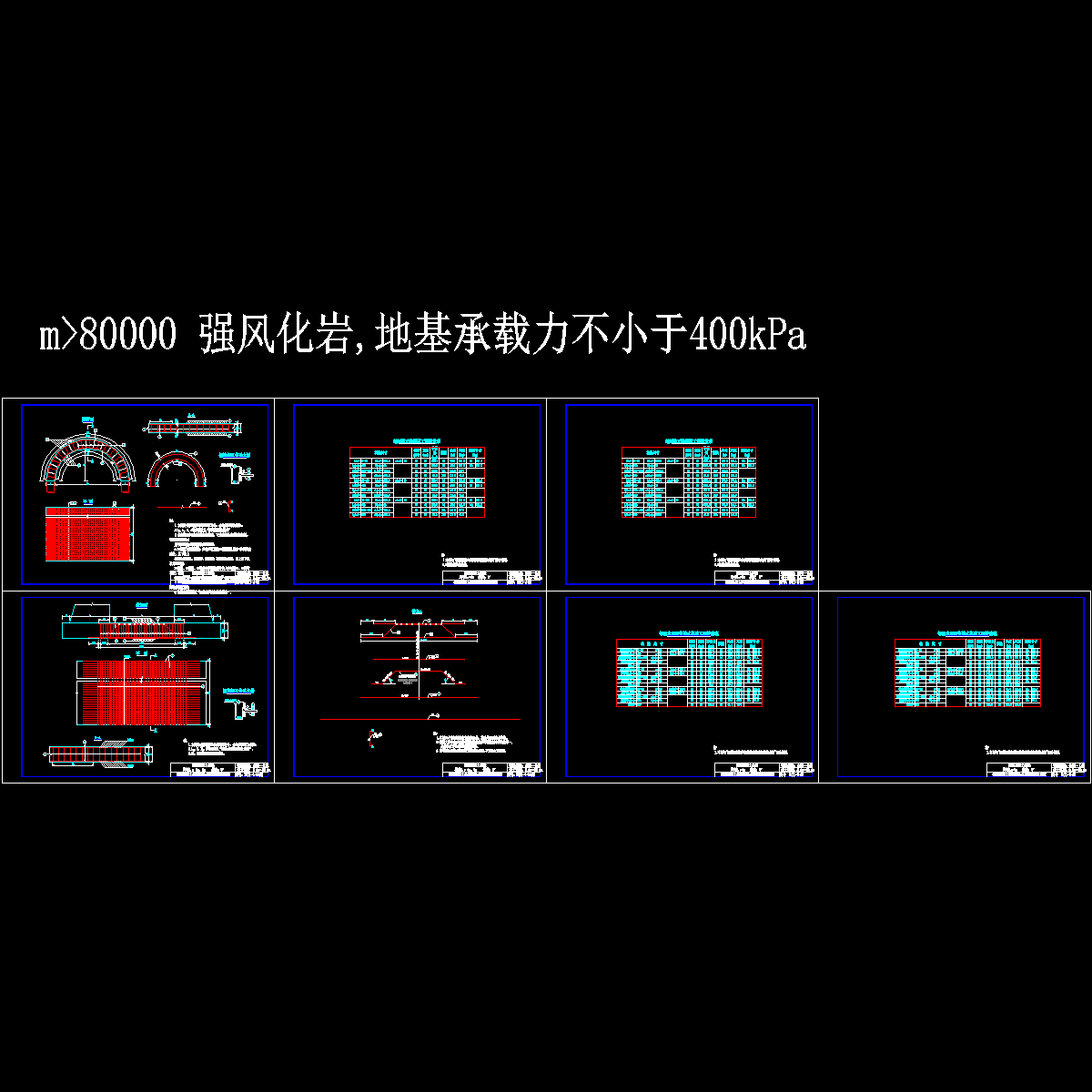

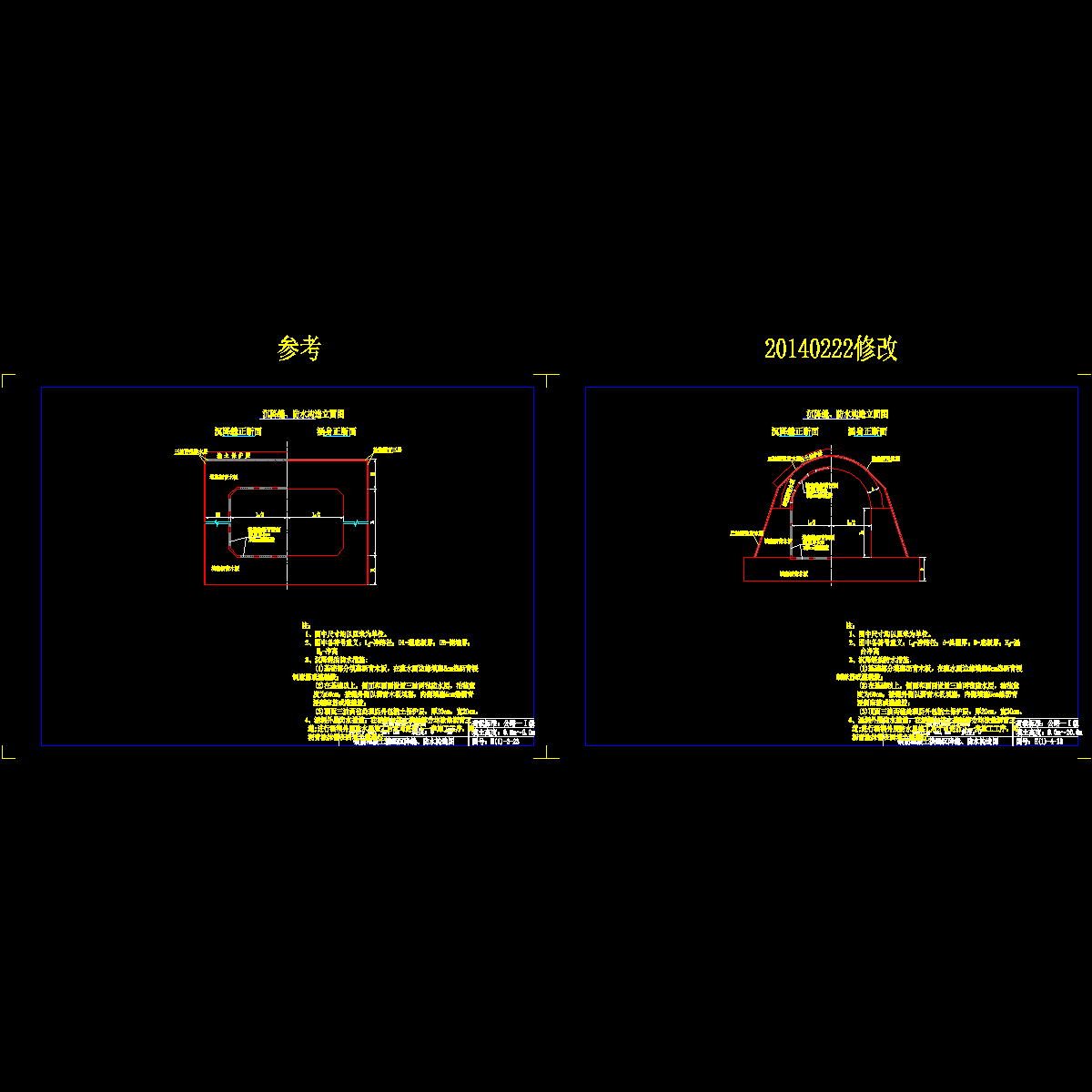

2014新版钢筋混凝土拱涵设计通用图纸（32张内容全面）.dwg

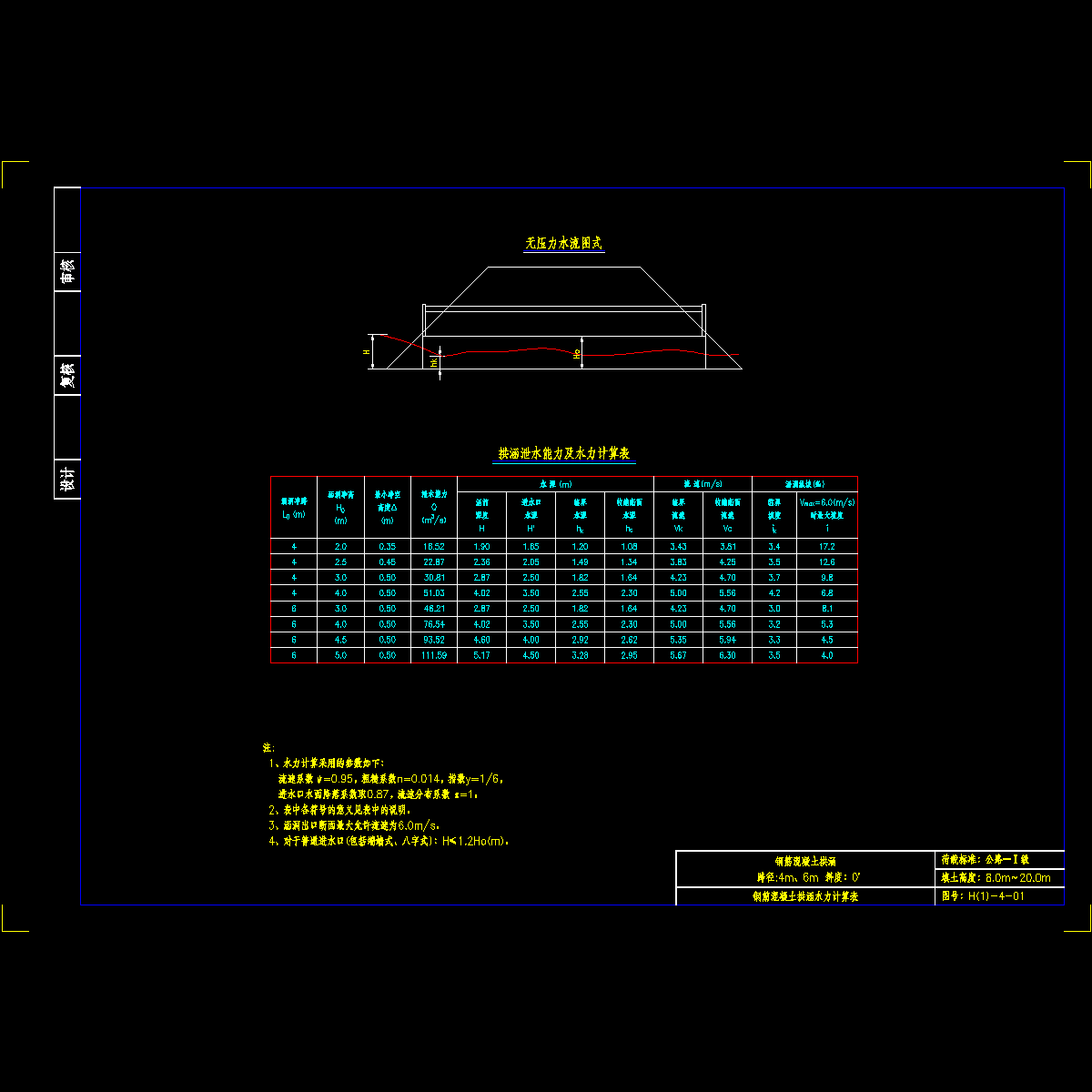

技术指标： 　　 1、跨径：4.0、6.0m （本图中跨径均为净跨径）； 　　 2、斜度：0°； 　　 3、荷载等级：公路 －Ⅰ级； 　　 4、结构设计安全等级：三级； 　　 5、跨径组合（净跨径4.00m）：净高2.0、2.5、3.0、4.0m 　　 6、跨径组合（净跨径6.00m）：净高3.0、4.0、4.5、5.0m 　　...... 　　设计要点： 　　 1)本图册采用无压力式拱涵设计，洞口型式为八字翼墙，如采用其它形式时需要另行设计。 　　 2)拱圈和基础均按偏心受压构件计算配筋。按承载能力极限状态和正常使用极限状态分别进行计算和验算。配筋除满足受力要求外，还需满足裂缝要求和规范规定的最小配筋率等。 　　...... 　　适用条件： 　　 1、本参考图拱涵适用于单孔涵洞，分3种型式：通道拱涵、过水拱涵、过人兼过水拱涵。涵洞净高H0为2.0m的拱涵仅作为过水拱涵使用。 　　 2、本图册拱涵主要适用于填土高度较大、地基条件好（地基承载力基本容许值≥400kPa），同时建筑高度不受限的涵洞，不适用于土质地基。 　　 3、若为岩石地基，可考虑采用分离式基础，需结合具体项目另行设计。 　　 4、对于净跨径L0为4m且净高H0为2.0、2.5、3.0的拱涵，洞口设置端墙挡土，八字墙顶面与帽石底面齐平；对于其他净跨径和净高的拱涵，通过延伸涵洞长度以降低八字墙墙高，取消端墙，设置弧形帽石，八字墙顶面与端墙顶面齐平。详见一般布置图。 　　 5、当拱涵轴线与道路设计线斜交时，可适当延伸涵洞长度，采取“斜交正做”的处理方式。 　　...... 　　包含设计说明、设计图纸、表格等共32张。
