路基宽28m跨径40m预应力混凝土连续T梁通用图纸111张（知名大院）.dwg

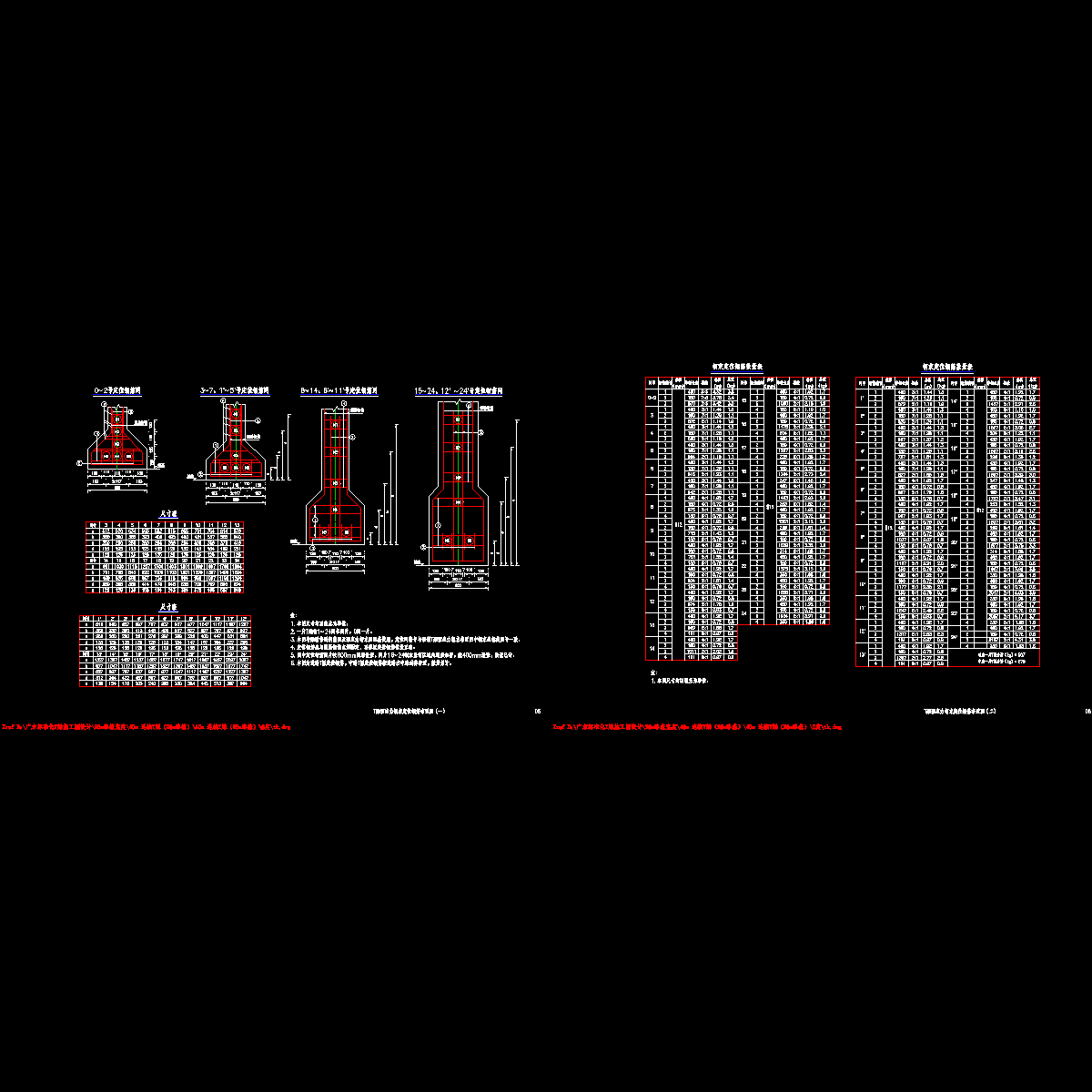

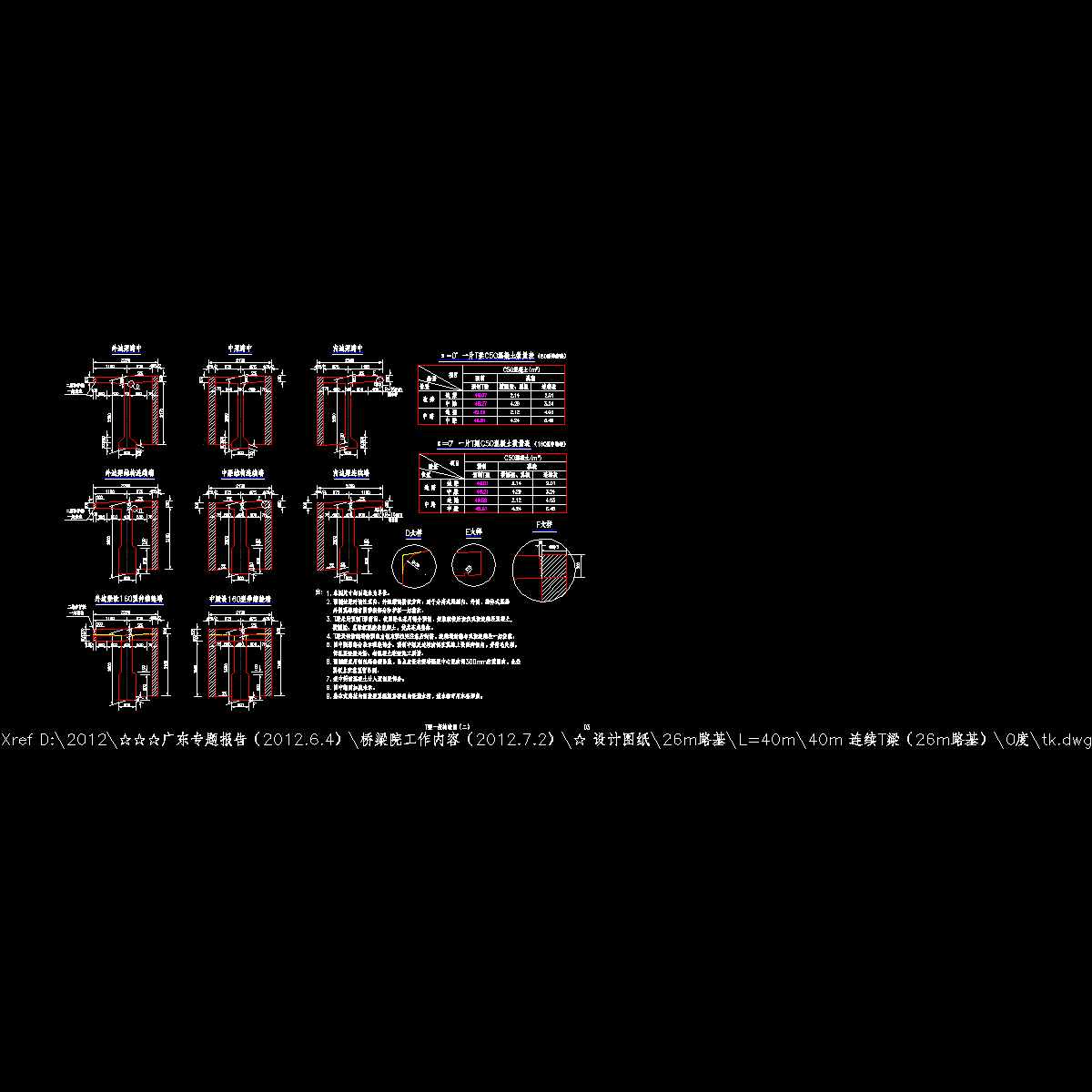

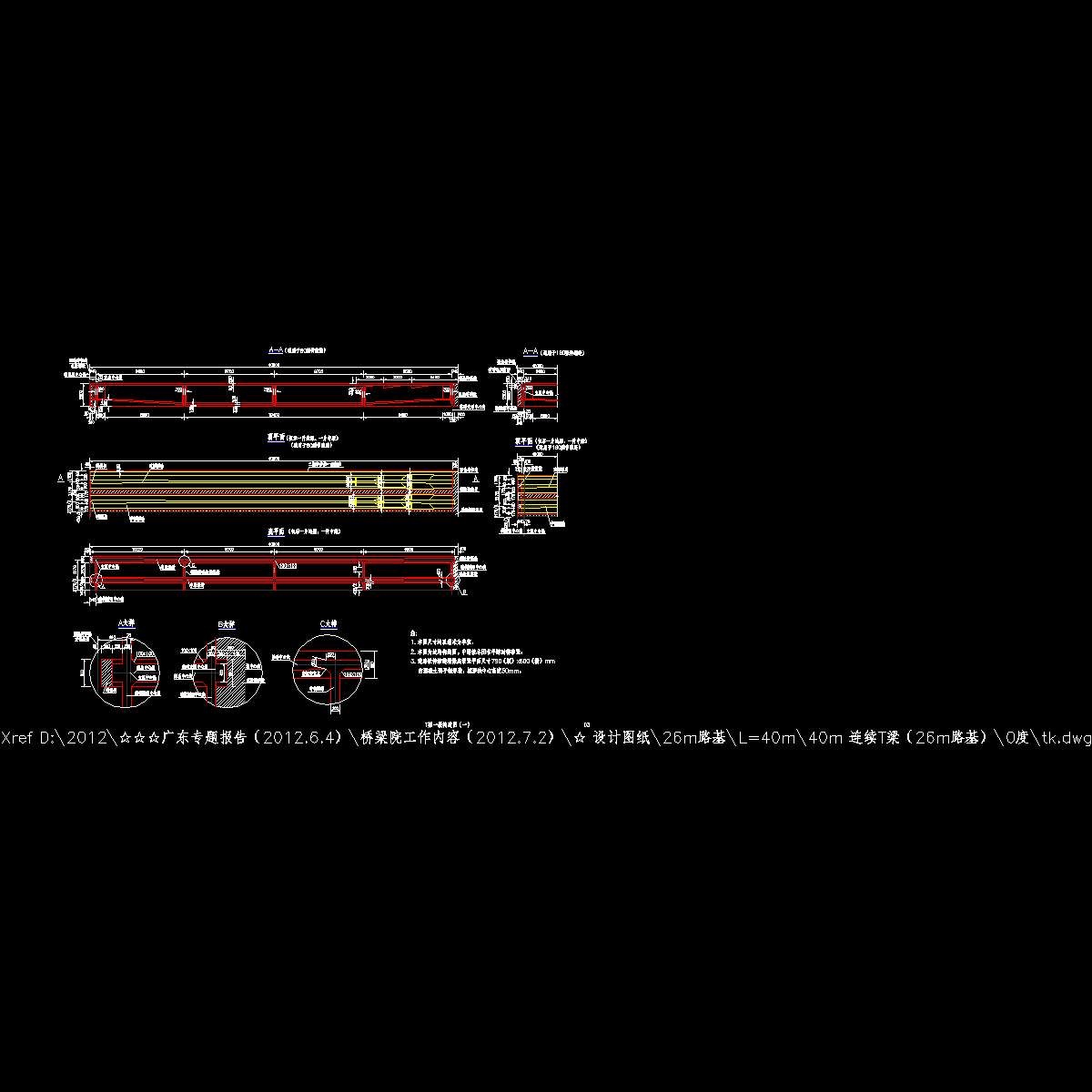

附件详情 下部结构：76张： 说明 桥墩一般构造（一）～（二） 桥墩桩柱钢筋构造（一）～（六） 桥墩系梁钢筋构造（一）～（三）— 0° 桥墩系梁钢筋构造（一）～（三）— 15° 桥墩系梁钢筋构造（一）～（三）— 30° 桥墩盖梁钢筋构造— 0° 桥墩盖梁钢筋构造— 15° 桥墩盖梁钢筋构造— 30° 桥墩支座垫石钢筋构造— 0° 桥墩支座垫石钢筋构造— 15° 桥墩支座垫石钢筋构造— 30° 桥墩防震挡块钢筋构造— 0° 桥墩防震挡块钢筋构造— 15° 桥墩防震挡块钢筋构造— 30° 桥台一般构造（一）～（八） 柱式桥台桩基钢筋构造 肋式桥台桩基钢筋构造（一）～（四） 桥台承台钢筋构造（一）～（三）— 0° 桥台承台钢筋构造（一）～（三）— 15° 桥台承台钢筋构造（一）～（三）— 30° 桥台台身钢筋构造（一）～（三） 桥台盖梁钢筋构造（一）～（二）— 0° 桥台盖梁钢筋构造（一）～（二）— 15° 桥台盖梁钢筋构造（一）～（二）— 30° 桥台耳背墙钢筋构造（一）～（二）— 0° 桥台耳背墙钢筋构造（一）～（二）— 15° 桥台耳背墙钢筋构造（一）～（二）— 30° 桥台支座垫石钢筋构造（一）～（二）— 0° 桥台支座垫石钢筋构造（一）～（二）— 15° 桥台支座垫石钢筋构造（一）～（二）— 30° 桥台防震挡块钢筋构造（一）～（二）— 0° 桥台防震挡块钢筋构造（一）～（二）— 15° 桥台防震挡块钢筋构造（一）～（二）— 30° 附录：墩柱配筋参考资料 上部结构35张： 说明 施工程序示意图 斜度：0° 主要工程材料数量表 上部构造标准横断面图（一）~（二） T梁一般构造图（一）~（二） T梁预应力钢束布置图（一）~（二） T梁预应力钢束定位钢筋布置图（一）~（二） 墩顶现浇连续段负弯矩钢束及定位钢筋布置图 墩顶现浇段负弯矩钢束齿板钢筋布置图（一）~（三） T梁梁肋钢筋布置图（一）~（四） 边跨翼板钢筋布置图（一）~（二） 中跨翼板钢筋布置图 T梁边跨梁端封锚钢筋布置图 T梁伸缩缝端梁端锚下钢筋布置图 T梁连续端梁端锚下钢筋布置图 端横隔梁钢筋布置图（一）~（三） 中横隔梁钢筋布置图 设160型伸缩缝端翼板加厚钢筋布置图 墩顶现浇连续段钢筋布置图（一）~（二） 桥面现浇层钢筋布置图（一）~（二） 支座构造图（一）~（二）
