钢筋砼盖板暗涵设计通用图纸22张.dwg

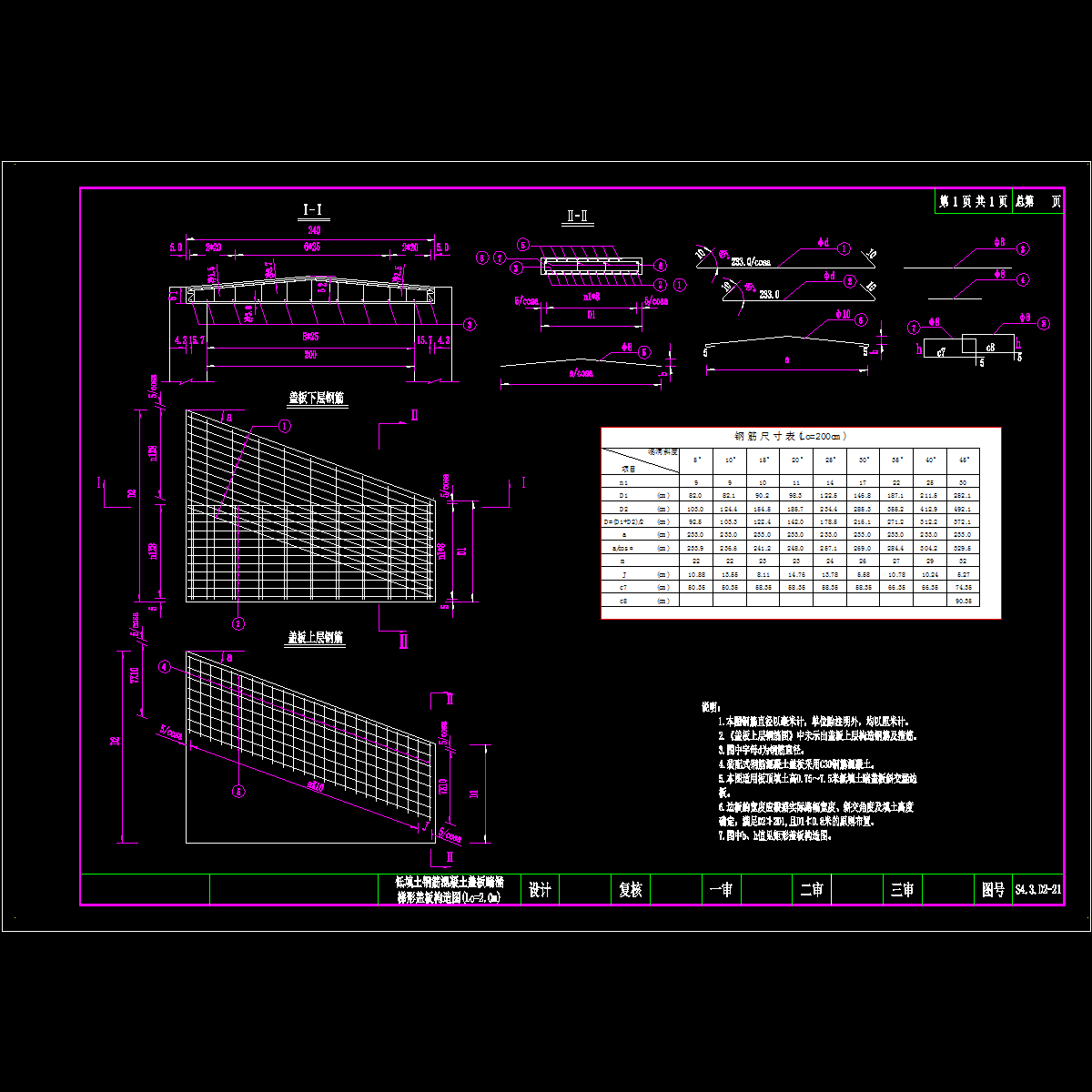

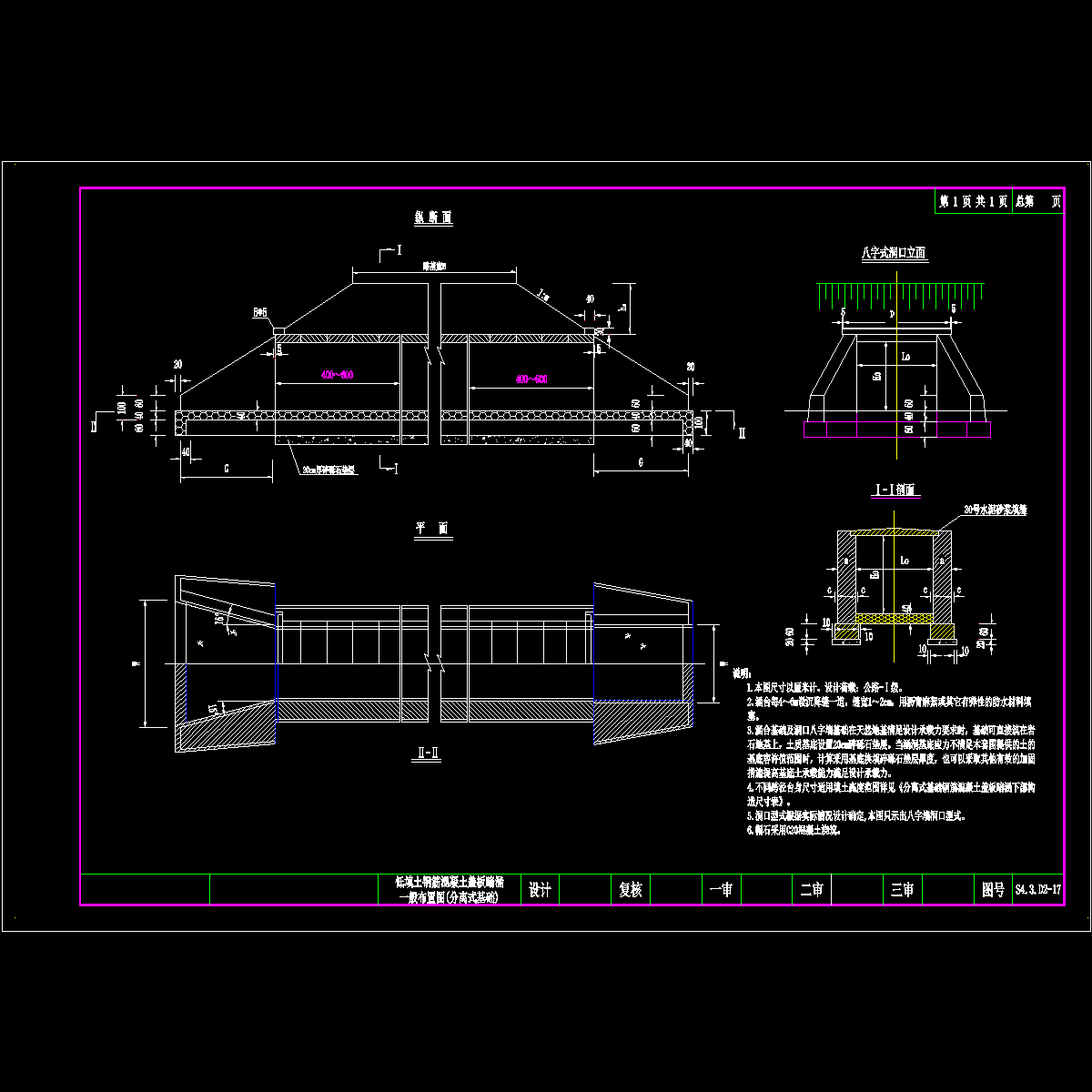

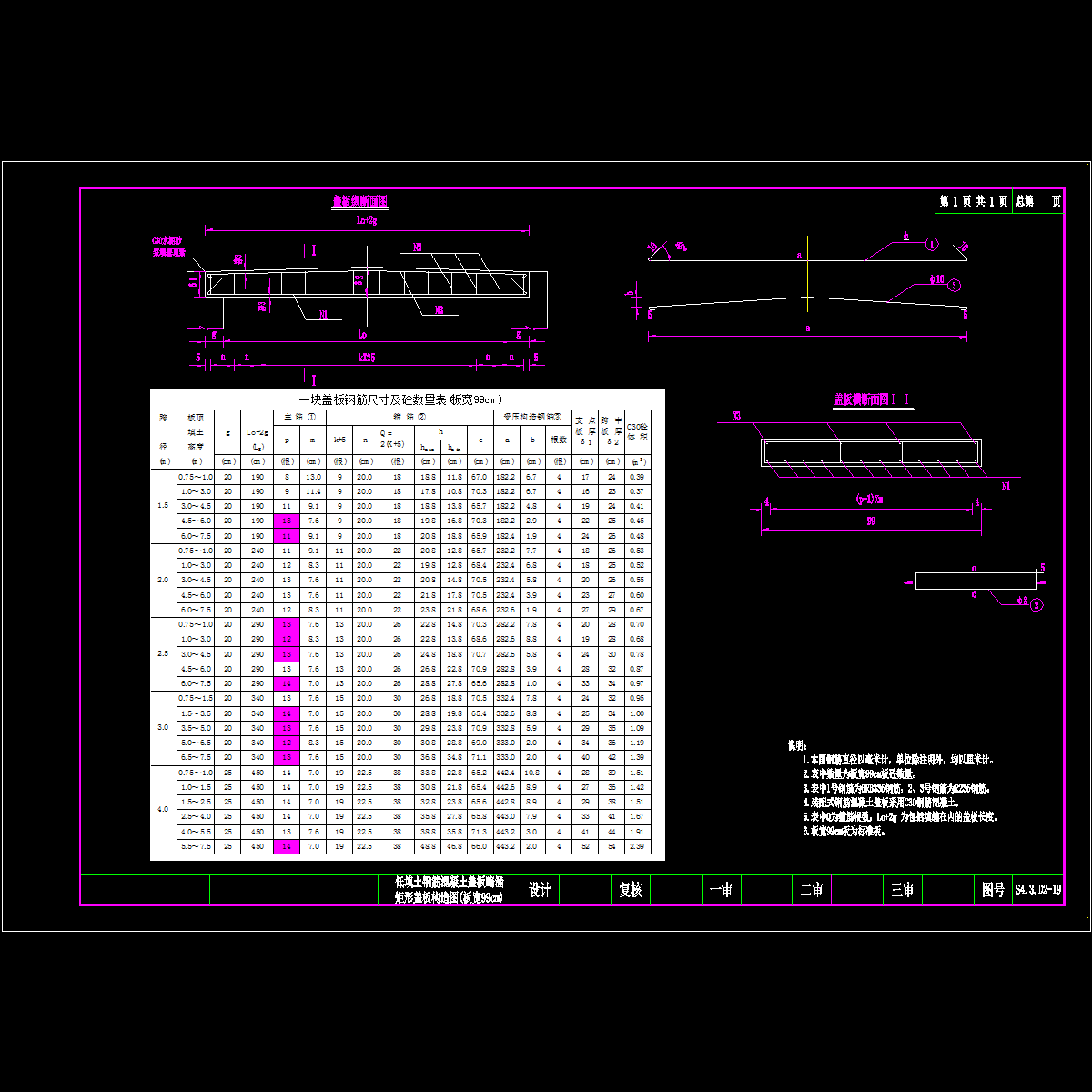

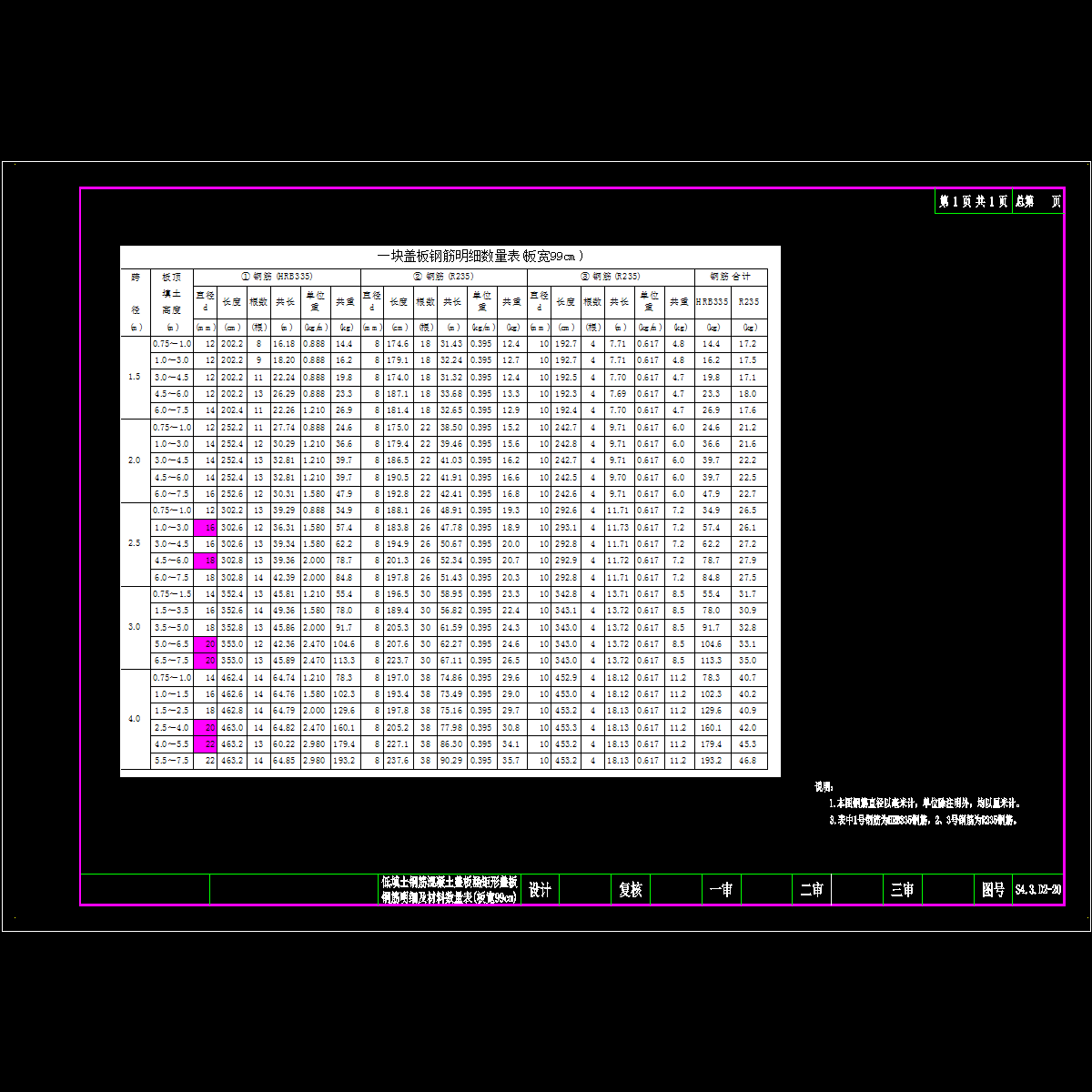

本图纸为钢筋砼盖板暗涵设计通用图，包含钢筋砼盖板暗涵的各项细节设计，图纸完整全面。 　　…… 　　技术指标： 　　(1)设计荷载：公路－Ⅰ级； 　　(2)构造物所处环境类别：Ⅰ类； 　　(3)结构物安全等级：三 　　(4)涵洞跨径、净空及地基土的容许承载力 　　结构类型： 　　(1)跨 径： 2.0、3.0、4.0米 　　(2)交 角：0°~ 45°，5°一级 　　(3)路基宽度：最大路基宽24.5米 　　(4)板顶填土高度：0.75~7.5米 　　(5)基础型式：分离式基础；整体式基础 　　…… 　　设计要点： 　　(1)装配式钢筋混凝土预制板按简支板计算内力，不考虑涵台传来的水平力。 　　(2)盖板设计为变厚度板，根据内力计算分别确定跨中与板端的厚度。 　　(3)计算涵洞上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下作30°角分布。当几个车轮的扩散线相重叠时扩散面积以最外边扩散线为准。 　　(4)盖板上最小填土厚度为0.75m。 　　(5)预制盖板按99cm标准板宽度绘制，若需要变更盖板宽度时，可参照本图的配筋数，按实际板宽进行折算。 　　(6)当为斜交涵洞时，洞口两端盖板设计为梯形盖板，可预制安装亦可现场浇筑。 　　…… 　　共22张。
