高速公路40m跨两联大桥下部结构cad图纸_装配式预应力混凝土

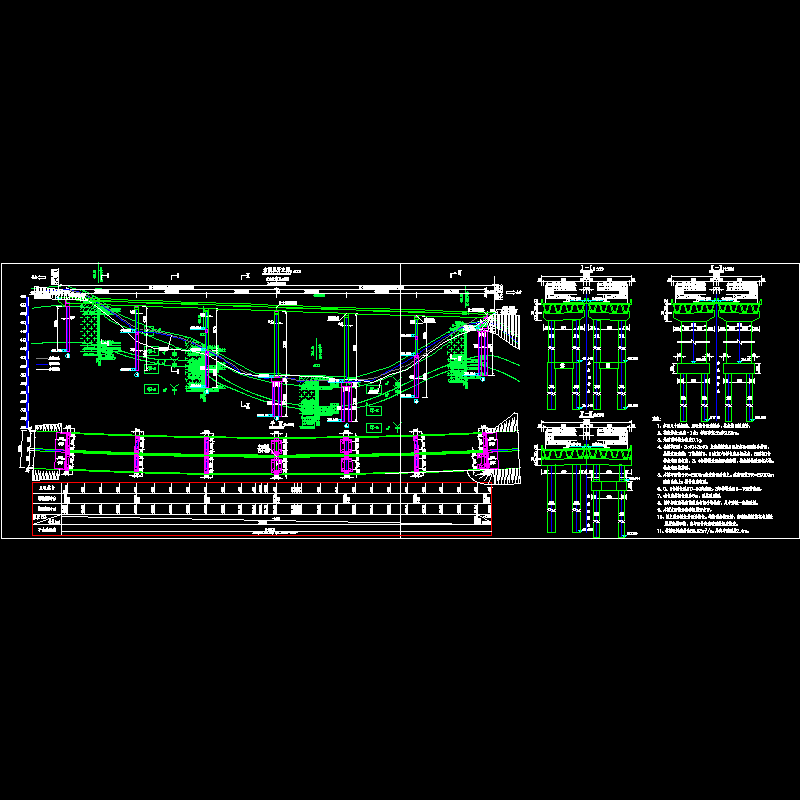

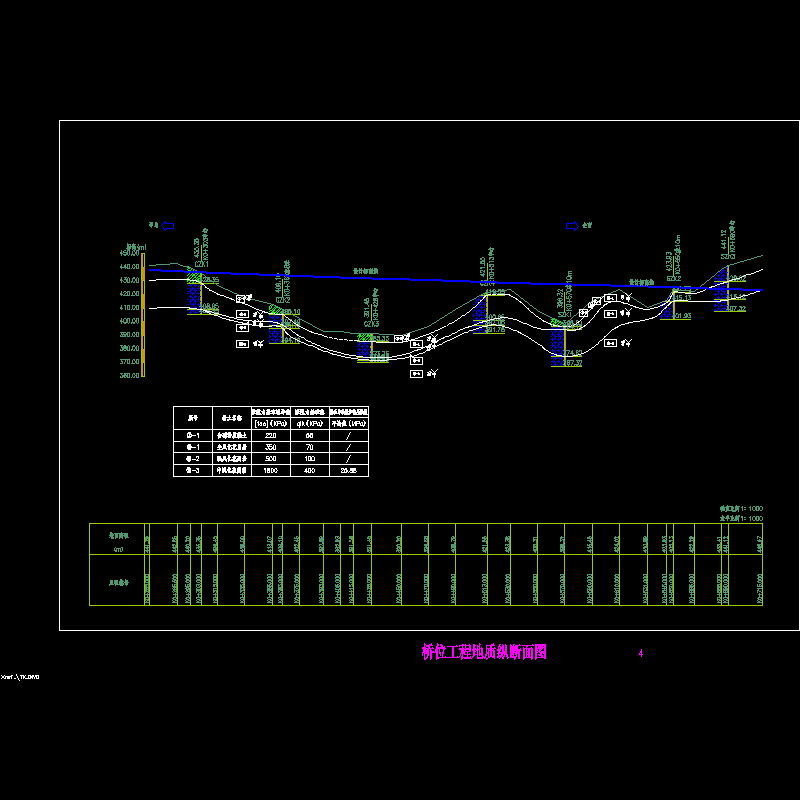

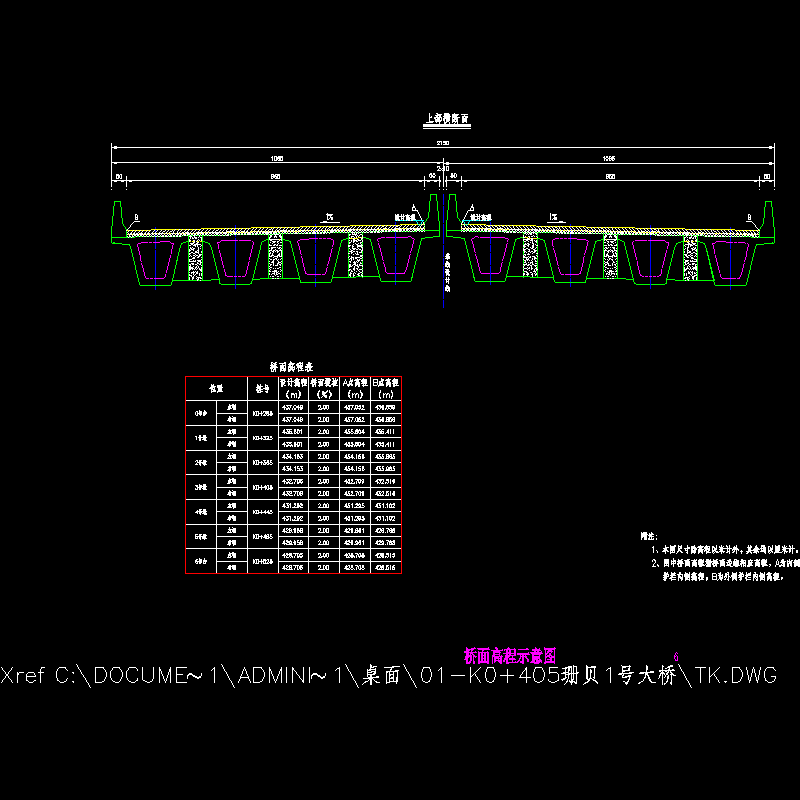

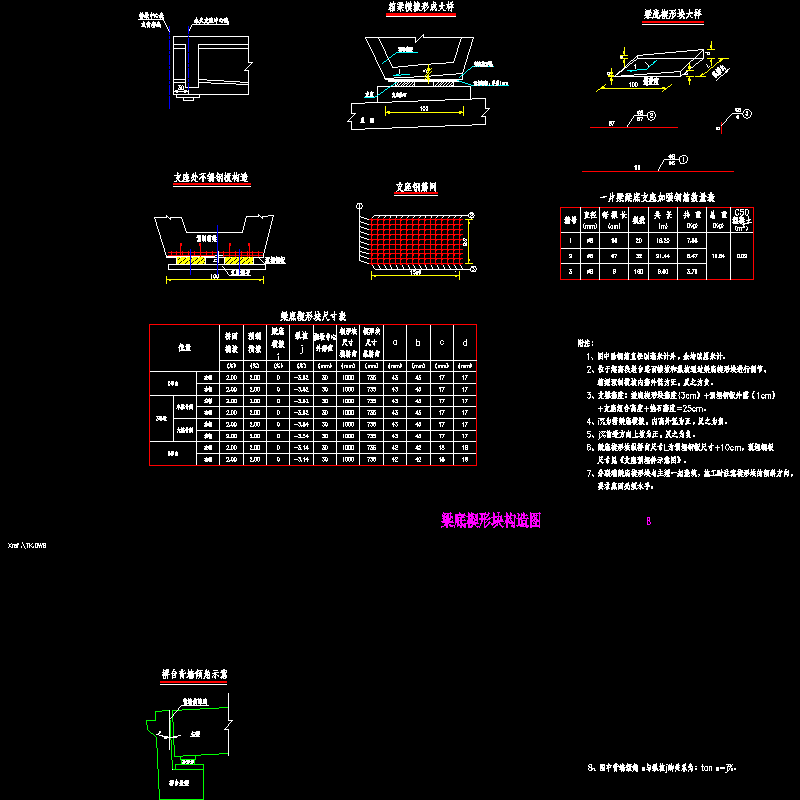

附件详情 拟建全桥共分两联，桥跨组成为： 3x40m 3x40m，桥梁全长为：249m，桥梁设计角度为90°。上部结构采用装配式预应力混凝土先简支后结构连续箱梁；下部结构桥台采用柱式桥台和肋式桥台，桥墩采用柱式墩、实体墩；基础采用钻孔灌注桩基础。大桥平面位于圆曲线上；纵断面位于竖曲线内。 　　1．主要技术标准 　　1）公路等级：双向四车道高速公路； 　　2）设计车速：80XXm/h； 　　3）设计荷载：公路-Ⅰ级； 　　4）地震动峰值加速度：0.10g，桥梁抗震设防类别为B类，抗震设防措施等级为Ⅷ度； 　　5）设计洪水频率：1／100； 　　6）设计安全等级：一级； 　　7）环境类别：Ⅰ类； 　　8）桥梁宽度：桥梁与路基同宽。整体式路基标准横断面全宽21.5m，按上、下行分离的两幅桥设计，单幅桥宽10.65m。 　　…… 　　包括： 　　大桥设计说明、大桥数量表、桥位平面图、桥面高程示意图、地质纵断面图、锥坡一般构造图、桥头搭板钢筋构造、桥台桩基钢筋构造图、桥台承台钢筋构造图、桥台肋板钢筋构造图、桥台挡土板钢筋构造图、桥台耳背墙钢筋构造图、桥台盖梁钢筋构造图、桥台挡块钢筋构造图、桥台支座垫石钢筋构造图、桥台一般构造图、桥墩桩基钢筋构造图、桥墩承台钢筋构造图、桥墩系梁钢筋构造图、实体墩墩身钢筋构造图、桥墩桩柱钢筋构造图、桥墩盖梁钢筋构造图、桥墩挡块钢筋构造图、桥墩垫石钢筋构造图、桥墩一般构造图、桩位坐标图、梁底楔形块构造图、主梁布置图、【实体墩】40m跨实体墩墩身钢筋构造 　　…… 　　共计54张，
