预应力混凝土连续箱梁跨江特大桥引桥施工图纸cad平面布置图

  • 使用性:公路桥
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥
该附件为: 预应力混凝土连续箱梁跨江特大桥引桥施工图cad ,格式为dwg,包含:引桥上部 引桥下部施工图,设施说明书 工程数量表,节点清晰,标注规范,推荐下载参考。
一、项目概要:
  1. xx长江大桥,全长1.4km;北引道工程,长2.7km(含xx立交与xx立交);南引道工程长2.2km(含xx立交)。
  2. xx长江大桥全长1403.8m,主桥采用单孔悬吊双塔三跨连续钢桁梁悬索桥,跨径布置为(75 720 75)m=870m;两岸引桥均采用预应力混凝土连续箱梁,北引桥跨径布置为(4×43)m,南引桥跨径布置为(3×43 4×43)m。
二、主要技术标准:
  1. 桥梁主体结构设计使用年限100 年,其它损坏、修复不影响轨道交通正常运营的结构设计使用年限为50 年。钢结构防腐体系使用年限为20年,伸缩缝、支座及其他附属结构使用年限为15年
  2. 地震基本烈度:地震动峰值加速度:E1 地震作用下,地震动水平峰值加速度为0.088g,E2 地震作用下,地震动水平峰值加速度为0.127g
  3. 设计风速:离地面10m 高,重现期100 年,10min 平均最大风速27.5m/s
  4. 设计水位:1/300的设计洪水位196.57m,考虑xx水库运行100年泥沙淤积后最高通航水位192.00m,最低通航水位155.64m
  5. 航道等级及通航标准:内河Ⅰ-(2)级航道,单孔双向通航,航道净宽320m,预留净高24m
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

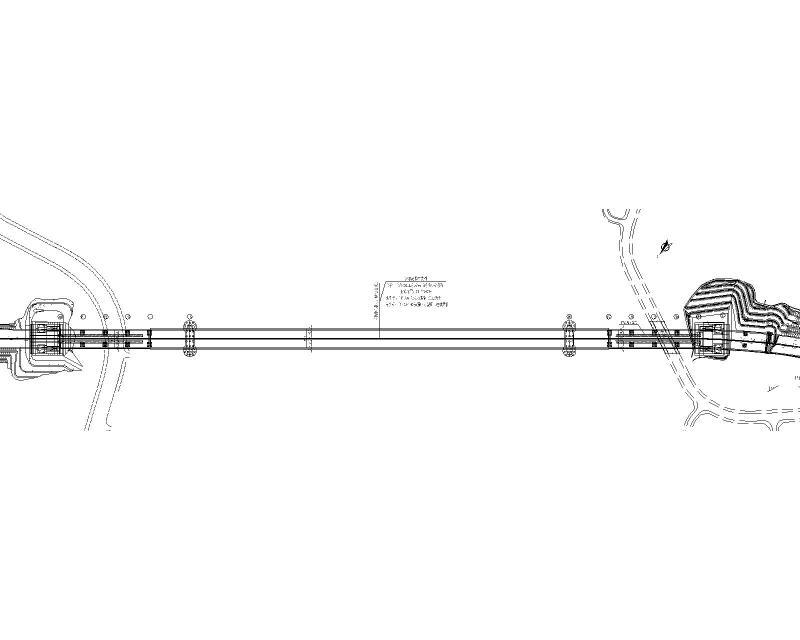

  • 桥位平面布置图
    桥位平面布置图

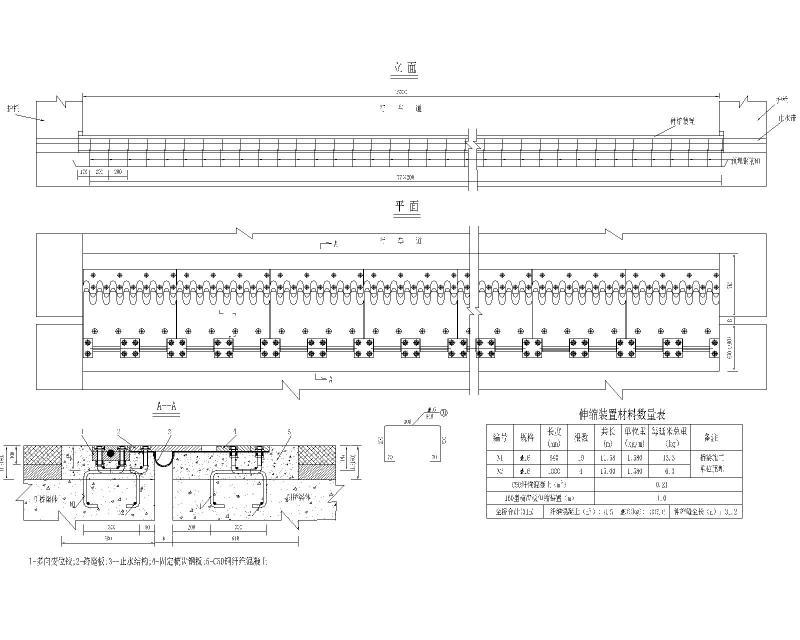

  • 引桥伸缩缝构造图
    引桥伸缩缝构造图
  • 引桥箱梁横隔板钢筋构造图
    引桥箱梁横隔板钢筋构造图
  • 预应力束底板锚块钢筋构造图
    预应力束底板锚块钢筋构造图

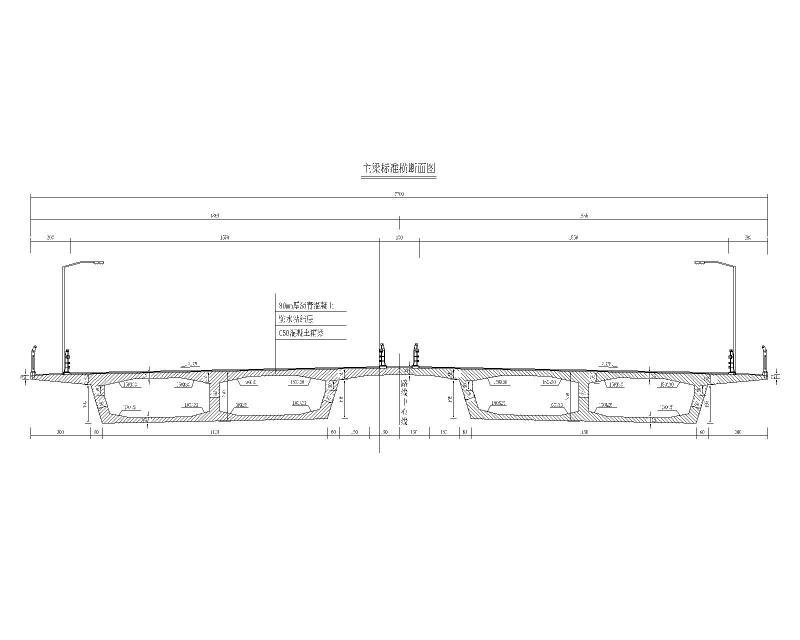

  • 主梁标准横断面
    主梁标准横断面
  • 主梁一般构造图
    主梁一般构造图
以上是部分截图,请下载附件后查看完整高清内容
