两层框架结构居住小区配套公建结构设计施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该项目是上海某居住小区配套公建项目,地上2层,框架结构,抗震设防烈度为7度,本单体基础为柱下条基,基础设计等级为丙级。

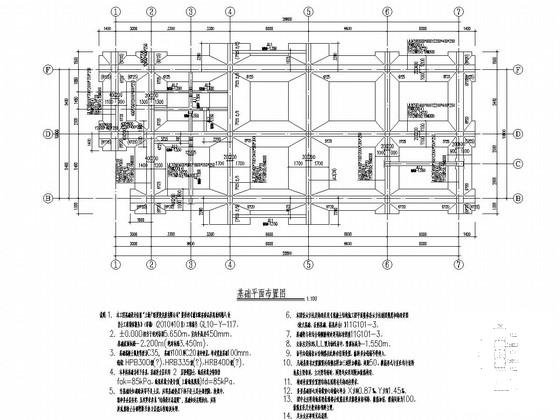

该资料包含: 结构设计说明 ,基础布置图,各层柱布置图,梁配筋图,板配筋图,楼梯图,共计11张图。

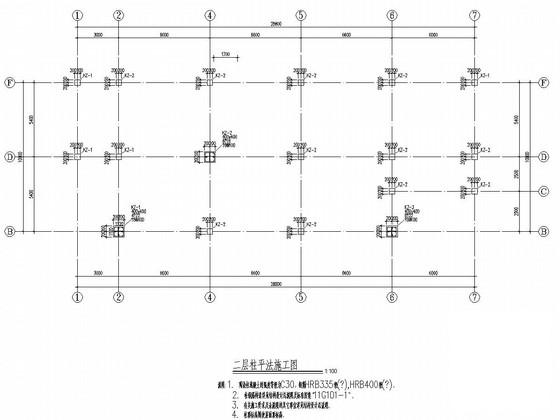

二层柱平法施工图

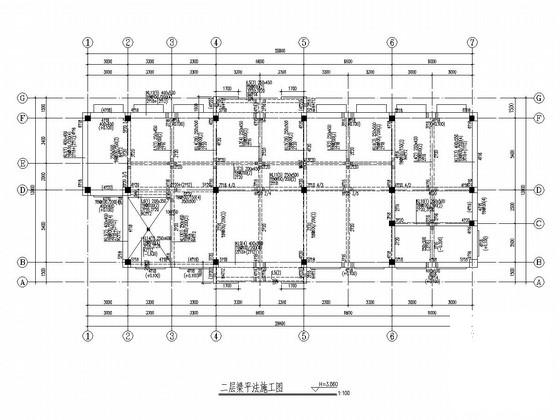

二层梁平法施工图

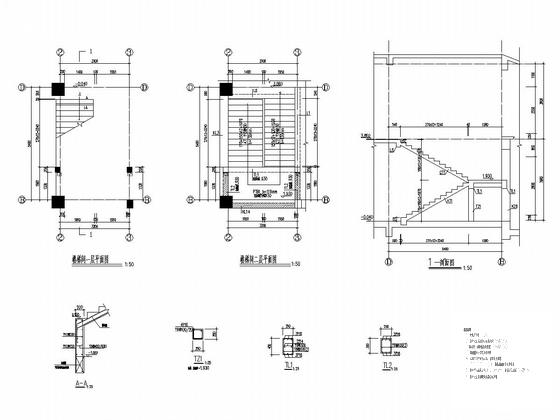

楼梯图

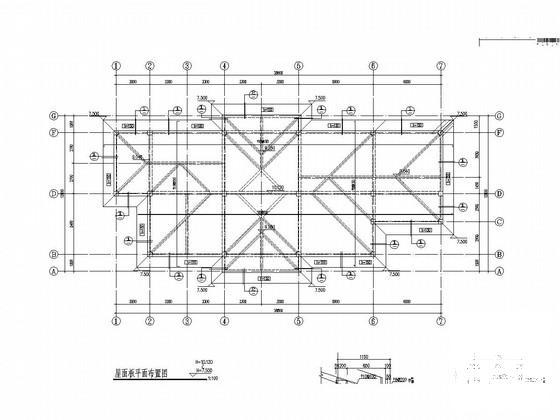

屋面板 平面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框架结构设计图纸 - 1
    框架结构设计图纸 - 1
  • 框架结构设计图纸 - 2
    框架结构设计图纸 - 2
  • 框架结构设计图纸 - 3
    框架结构设计图纸 - 3
  • 框架结构设计图纸 - 4
    框架结构设计图纸 - 4
  • 框架结构设计图纸 - 5
    框架结构设计图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
