两层框架结构经济适用房配套公建结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是大型居住社区、经济适用房配套公建项目,建筑设计结构形式为现浇钢筋混凝土框架结构。抗震设防烈度为7度,基础采用柱下条基,基础设计等级为丙级。

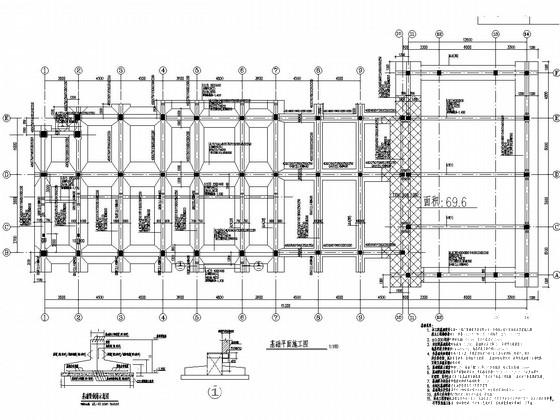

该资料包含:结构设计总说明,基础平面施工图,柱平法施工图,板 平面布置图 ,梁平法施工图, 楼梯详图 ,共计14张图。
分享投稿时间:近几年9月。

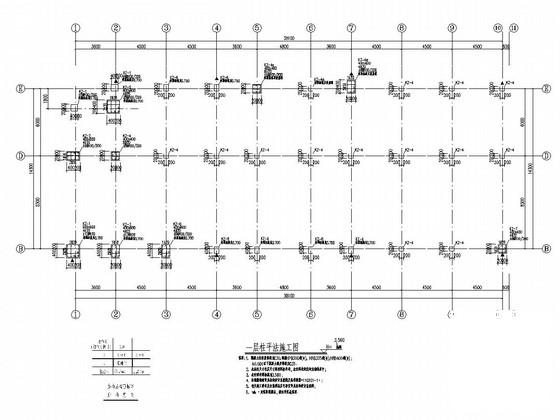

一层柱平法施工图

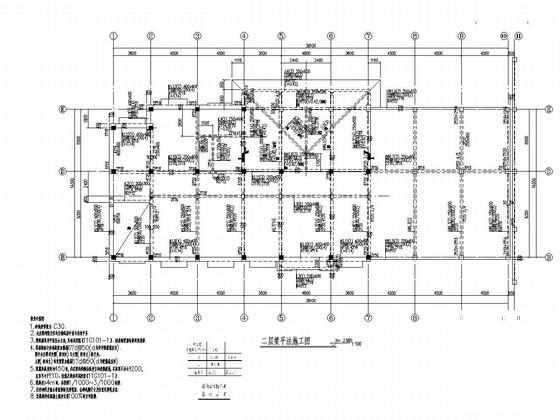

二层梁平法施工图

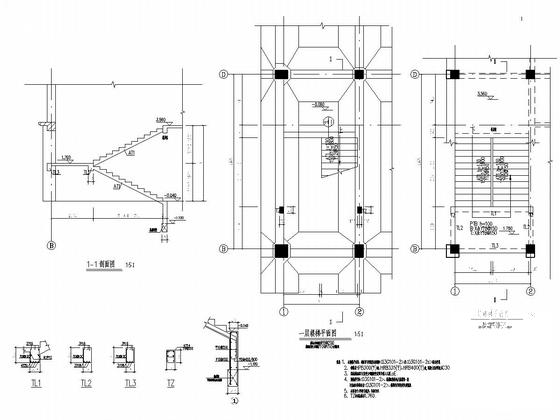

楼梯图

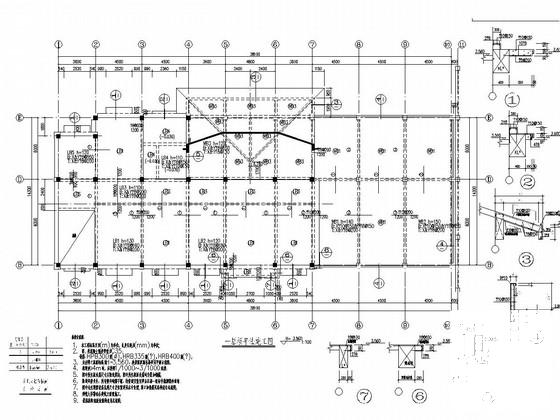

一层板平法施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 经济适用房图纸 - 1
    经济适用房图纸 - 1
  • 经济适用房图纸 - 2
    经济适用房图纸 - 2
  • 经济适用房图纸 - 3
    经济适用房图纸 - 3
  • 经济适用房图纸 - 4
    经济适用房图纸 - 4
  • 经济适用房图纸 - 5
    经济适用房图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
