26层框剪住宅楼结构施工图纸(车库)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 设计年代:近代

附件详情

该项目现浇框架-剪力墙结构。地下一层,地上二十六层,一层架空,以上均为住宅。室内外高差0.3米,地面以上总高度为79.50米,总宽度22.20米,总长度54.20米。地下室顶板为结构嵌固端。主体范围内基础形式为桩基础,纯地下室部分为浅基础。
该资料包含:
结构设计总说明、地下室 结构设计说明 、钻(冲)孔灌注桩设计说明 、桩定位平面及承台详图、机房屋面结构与梁配筋平面、承台及基础平面、构架结构与梁配筋平面、地下室底板结构平面、 楼梯详图 、地下室底板梁配筋平面、地下室顶板结构平面、地下室顶板梁配筋平面、地下室墙柱定位平面、墙柱定位平面、柱表、剪力墙身表、连梁表、屋面~机房屋面墙柱定位平面、剪力墙柱表、结构平面、梁配筋平面共30张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

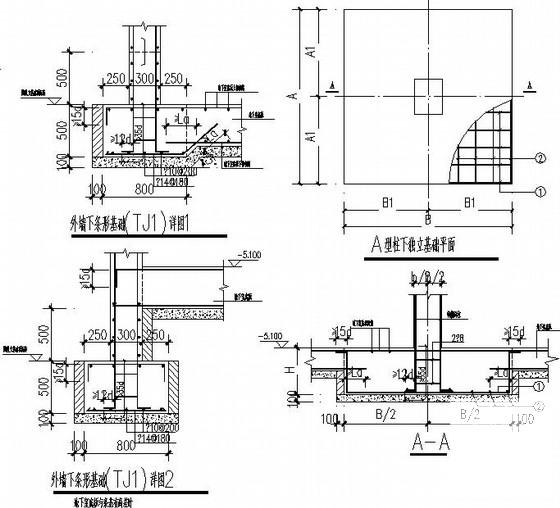

  • 框剪结构施工图纸 - 1
    框剪结构施工图纸 - 1

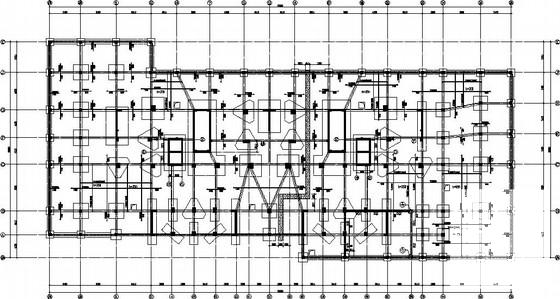

  • 框剪结构施工图纸 - 2
    框剪结构施工图纸 - 2

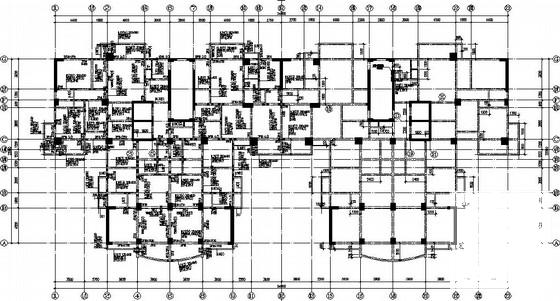

  • 框剪结构施工图纸 - 3
    框剪结构施工图纸 - 3

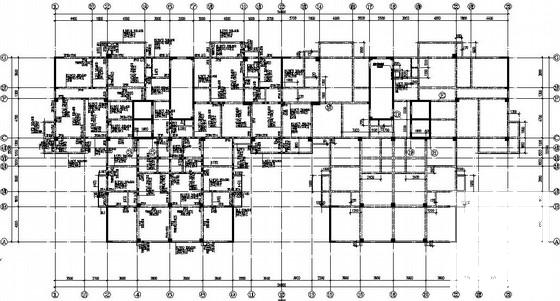

  • 框剪结构施工图纸 - 4
    框剪结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
