17层框剪结构住宅楼结构施工图纸(6度抗震)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.15kN/平方米
  • 地下室功能:其他
  • 参考图纸:17张
  • 设计年代:近代

附件详情

十七层框剪结构住宅楼结构施工图主要包括:结构设计总说明、基础 平面布置图 、消防水池顶板梁配筋图、筏板平面配筋图、地下室剪力墙平面图、框架柱平面定位图、顶板梁配筋图等共17张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

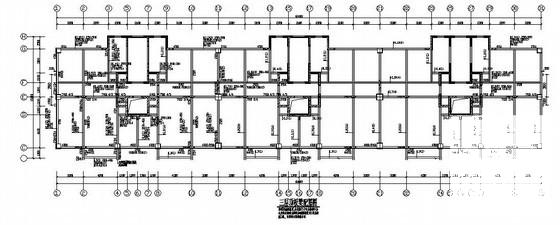

  • 框剪结构住宅楼 - 1
    框剪结构住宅楼 - 1

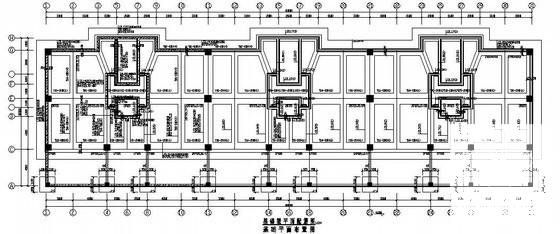

  • 框剪结构住宅楼 - 2
    框剪结构住宅楼 - 2

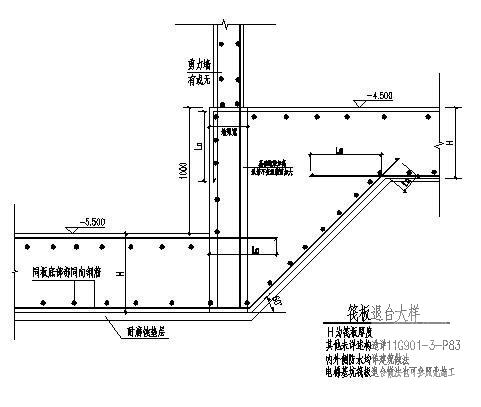

  • 框剪结构住宅楼 - 3
    框剪结构住宅楼 - 3

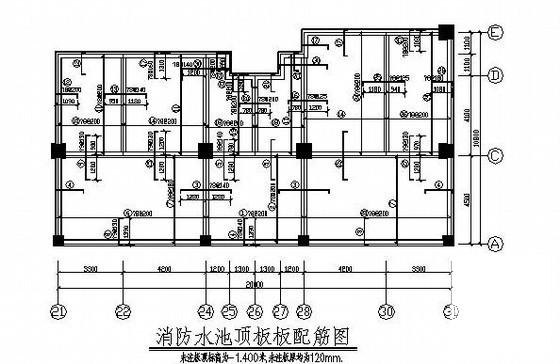

  • 框剪结构住宅楼 - 4
    框剪结构住宅楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
