跨度19米双跨框排架厂房结构施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架,排架
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:20张
  • 设计年代:近代

附件详情

某框排架厂房结构图
该资料为:某框排架厂房结构图
结构型式为钢筋混凝土排架柱,轻型钢结构屋盖。
跨度19.0x2米,柱距6.0米,柱顶标高8.500米总长度72.0米,屋面排水双坡内天沟。
基本风压:0.40KN/平方米
基本雪压:0.35KN/平方米
设防地震烈度7度
该资料包含:
建筑设计说明、结构设计总说明、钢结构屋盖设计施工说明、平面图、立面图、基础 平面布置图 、吊车梁,柱间支撑布置图、钢架,屋盖支撑布置图、屋顶柃条及支撑结构布置图、刚架图、 节点详图 共20张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

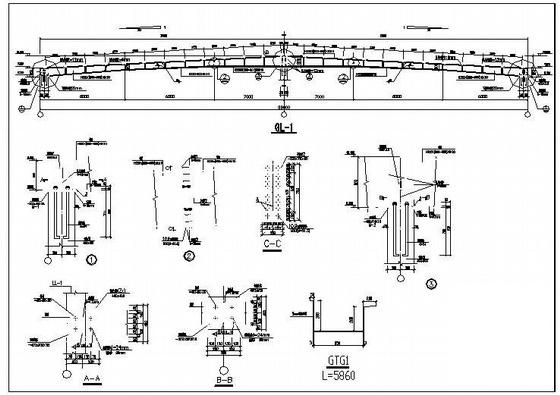

  • 排架结构厂房施工图 - 1
    排架结构厂房施工图 - 1

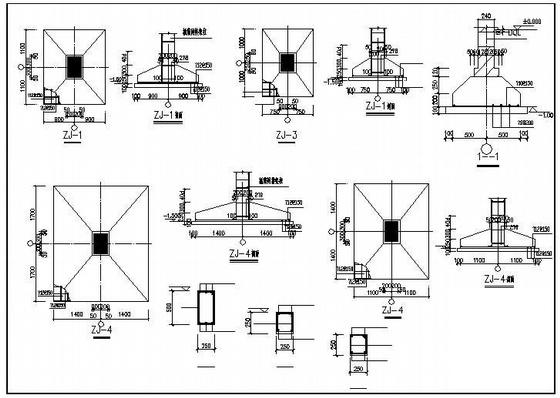

  • 排架结构厂房施工图 - 2
    排架结构厂房施工图 - 2

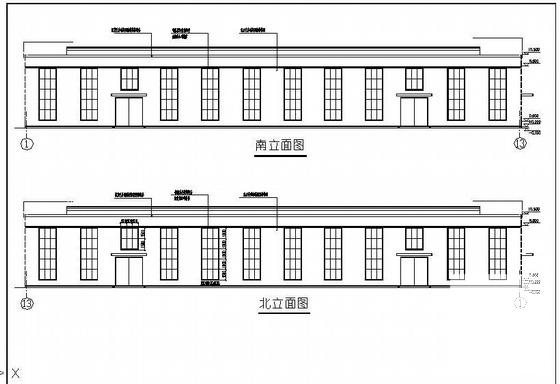

  • 排架结构厂房施工图 - 3
    排架结构厂房施工图 - 3

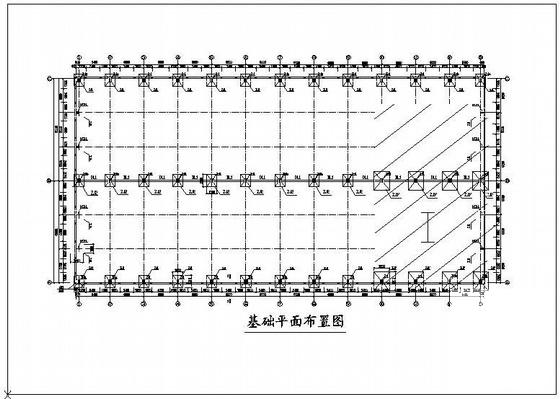

  • 排架结构厂房施工图 - 4
    排架结构厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
