单层工业厂房施工组织设计(排架结构)

附件详情

  • 项目控制目标
  • 1.项目概要
  • 1.1 基础工程 做法
  • 1.2主体工程做法
  • 1.3装修项目概要
  • 1.4安装工程做法
  • 2.施工部署
  • 2.1工程特点分析
  • 2.2组织施工的原则
  • 2.3难点、重点工程的确定
  • 2.4 施工方案
  • 2.4.1组织流水施工的原则
  • 2.4.2施工段的划分
  • 2.4.3施工流向
  • 2.4.4主要施工方法的确定
  • 2.5组织机构设置
  • 2.5.1任务划分
  • 2.5.1项目管理模式的建立
  • 2.5.2现场项目管理机构的组成
  • 2.6主要施工机具配置
  • 2.7主要劳动力配置
  • 2.71施工队伍的组织
  • 2.7.2劳动力需用计划
  • 3.施工准备
  • 3.1现场准备
  • 3.2技术准备
  • 3.3人员准备
  • 3.4机械设备及周转工具的准备
  • 3.5加工定货
  • 3.6各种施工许可手续的办理
  • 4.施工平面布置
  • 4.1施工平面布置的原则
  • 4.2平面布置的内容
  • 4.2.1办公、生活区的布置
  • 4.2.2生产设施的布置
  • 4.2.3机械设备的布置
  • 4.2.4材料堆场的布置
  • 4.3临时水电的布置
  • 5.施工进度控制计划
  • 5.1工期目标的确定
  • 5.2进度控制的原则
  • 5.3进度控制的方法
  • 5.4项目总进度控制计划
  • 6.主要项目施工方法
  • 6.1建筑物的测量、定位、放线
  • 6.1.1平面控制
  • 6.1.2高程控制
  • 6.1.3测量成果及精度要求
  • 6.1.4沉降观测
  • 6.2桩基工程
  • 6.3 基础工程
  • 6.3.1基础土方
  • 6.3.1.1 土方开挖
  • 6.3.1.2控制措施
  • 6.3.1.3土方回填
  • 6.3.2杯形基础(柱基)
  • 6.3.3条形基础(墙基)
  • 6.3.4设备基础
  • 6.4预制工程
  • 6.4.1预制构件平面布置
  • 6.4.2地胎膜
  • 6.4.3预制钢筋混凝土柱
  • 6.4.4预制m跨钢筋混凝土屋架
  • 6.5屋架预应力混凝土
  • 6.5.1锚具选择
  • 6.5.2预应力筋制作
  • 6.5.3孔道留设
  • 6.5.3.1钢管抽芯成型
  • 6.5.3.2预埋波纹管成型
  • 6.5.4预应力筋张拉
  • 6.5.5孔道灌浆
  • 6.6吊装工程
  • 6.6.1吊装机械选用
  • 6.6.2吊装准备工作
  • 6.6.3吊装顺序

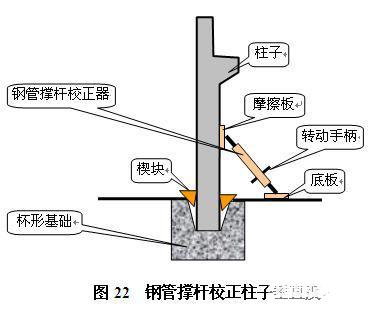

  • 6.6.4柱吊装
  • 6.6.5连系梁、吊车梁吊装

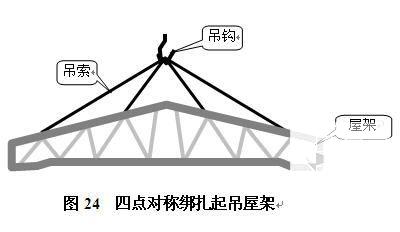

  • 6.6.6屋架吊装
  • 6.6.7天窗架吊装
  • 6.6.8屋面板吊装
  • 6.6.9支撑、侧板、天沟板吊装
  • 6.7围护墙工程
  • 6.7.1砌筑工程
  • 6.7.2彩色夹心钢板安装
  • 6.8脚手架及外防护工程
  • 6.9门窗工程
  • 6.10水泥地面工程
  • 6.11装修工程
  • 6.11.1抹灰工程
  • 6.11.2涂料工程
  • 6.11.2.1外墙乳胶漆
  • 6.11.2.2室内106涂料
  • 6.12 屋面防水 工程
  • 6.13施工配合
  • 6.14安装工程
  • 7.冬、雨期施工措施
  • 7.1雨期施工措施
  • 7.2冬期施工措施
  • 8.“四新”技术推广运用计划
  • 8.1计算机辅助管理技术
  • 8.2新型模板系统
  • 8.3其它
  • 9.各种保证措施
  • 9.1技术保证措施
  • 9.2进度保证措施
  • 9.2.1施工进度计划管理模式
  • 10.2.2计划的施行和控制
  • 9.2.3保证工期具体措施
  • 9.3质量保证体系和措施
  • 9.3.1质量保证体系
  • 9.3.2准备过程中的质量保证措施
  • 9.3.3施工过程中的质量保证措施
  • 9.3.4质量管理制度
  • 9.3.5计量管理
  • 9.3.6主要质量通病的防治措施
  • 9.4安全生产保证措施
  • 9.4.1安全生产管理体系
  • 9.4.2安全生产动态管理
  • 9.4.3安全生产的管理与控制措施
  • 9.4.4安全防护措施
  • 9.4.5防火管理及措施
  • 9.4.6施工用电管理
  • 9.5文明施工保证措施
  • 9.5.1文明施工目标
  • 9.5.2组织管理措施
  • 9.5.3现场管理措施
  • 9.6环境保护措施
  • 9.6.1防止大气污染措施
  • 9.6.2防止水污染措施
  • 9.7降低成本的技术节约措施
  • 10.工程回访与保修
  • 10.1工程回访
  • 10.2工程保修
  • 11.附件
  • 附表1 土建工程主要施工机具一览表
  • 附表2 安装工程主要施工设备计划表
  • 附表3 劳动力需用计划表
  • 附表4 临时设施需用计划
  • 附图1 施工 平面布置图
  • 附图2 施工进度控制计划

附件详情

1.项目概要
徐州钢铁总厂大口径离心球墨铸铁管工程为装配式单层工业厂房,一期工程建筑面积15840m2,由熔炼工段、浇铸工段、拔管工段等车间组成。厂房为预制排架结构,柱距6m,跨度均为24m,其中熔炼工段长120m,浇铸工段长120m,拔管工段长420m。
1.1 基础工程 做法
桩基础采用预制方桩,柱基采用钢筋混凝土杯形基础,围护墙下设钢筋混凝土基础梁。厂房内有大量设备基础和设备管沟,主要设备基础为电炉设备基础、离心浇铸机基础、退火炉基础,设备基础采用搅拌桩基础。
1.2主体工程做法
主体结构采用预制钢筋混凝土柱、24m跨预应力钢筋混凝土三角形屋架、6m跨大型预应力钢筋混凝土屋面板、连系梁、吊车梁,钢天窗架与支撑等。内设5T、10T、16/3.2T、32/5T、50/10T五种规格重量级工作制行车。柱距6m,柱顶标高为13.2m和14.1m。围护墙采用红砖砌筑,设置2道圈梁,墙基设防潮层。为了便于与二期工程连接,+0.9m以上部分墙体采用彩色夹心钢板围护。
1.3装修项目概要
装修为一般做法。工程量大的装修项目有水泥地面、内外墙抹灰及涂料、 屋面防水
屋面采用SBS改性沥青防水卷材防水层;地面采用水泥地面,DN400~DN1000精整线、管模工段采用120厚C20混凝土面层,其余采用200厚C20混凝土面层;内墙采用混合砂浆粉面,做水泥砂浆护角,106涂料饰面;大型屋面板底采用1︰2.5水泥砂浆勾缝, 106涂料饰面;为了使内墙面及顶棚颜色均匀,106涂料采用喷涂;外墙采用混合砂浆粉面,浅暖灰色乳胶漆饰面;门窗采用钢门窗或塑钢门窗。
1.4安装工程做法
该项目有给水、排水、雨水及动力和照明系统。雨水采用内排,动力和照明线路沿屋架敷设。室外有给水、排水和雨水管网以及动力、照明电缆。
...............


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层工业厂房施工组织设计(排架结构) - 1
    第 1 张图
  • 单层工业厂房施工组织设计(排架结构) - 2
    第 2 张图
  • 单层工业厂房施工组织设计(排架结构) - 3
    第 3 张图
  • 单层工业厂房施工组织设计(排架结构) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
