水库大坝除险加固工程初步设计节点详图纸(格式图纸28张)

附件详情

  • 大坝工程地质平面图
  • 工程地质剖面图
  • 大坝水文地质渗透剖面图
  • 水库现状平面图
  • 大坝标准横断面图
  • 水库枢纽 平面布置图
  • 大坝加固横剖面图
  • 大坝防渗加固纵剖面图(推荐方案)
  • 大坝防渗加固平面图(推荐方案)
  • 大坝加固横剖面图(比较方案)
  • 大坝防渗加固纵剖面图(比较方案)
  • 大坝加固细部结构图(1/3)
  • 大坝加固细部结构图(2/3)
  • 大坝加固细部结构图(3/3)
  • 溢洪道加固图(1/3)
  • 溢洪道加固图(2/3)
  • 溢洪道加固图(3/3)
  • 输水涵管改造结构图
  • 输水涵管进水口设计图
  • 进水口消力箱设计图
  • 输水涵洞进水口设计图
  • 进水口拦污栅结构图
  • 启闭房设计图
  • 大坝观测设施布置图
  • 水位尺布置图
  • 量水堰设计图
  • 防汛应急抢险通道平面图
  • 防汛应急抢险通道设计图

附件详情

【项目概要】
水库集雨面积0.20km ,主流长0.32km。设计防洪标准按20年一遇设计,200年一遇校核。水库总库容10.03万m ,兴利库容7.5万m ,调洪库容2.03万m ,死库容0.5万m 。坝型为均质土坝,最大坝高16.5m,坝顶长44m,坝顶宽3m,坝顶高程780.26m(黄海)。溢洪道位于大坝右侧,溢流堰为开敞式宽顶堰,无闸控制。放水为涵管出水口为直径20㎝的圆管涵,出口底高程767m,放水涵洞为无压隧洞出水口尺寸:1.5×1.8(m)洞口,出口底高程775m。
【本次除险加固主要由以下几部分组成】
1、在773.10m处进行单管高压旋喷防渗墙,773.10m高程以上采用复合土工膜防渗;坝体与坝肩设置C20砼结合槽防渗;773.10m高程以下采用干砌块石护坡,773.10m高程以上采用预制块护坡。
2、坝顶进行泥结石硬化处理,清除坝顶、上、下游坝坡杂草;
3、大坝背水坡采用预制块石护坡,同时设XX水库字体,在大坝与坝肩结合处设置C20砼排水沟;
4、新建人行桥,清除杂草对基础进行夯实,并新建C20钢筋砼底板和侧墙;
5、整体更换输水涵管及新增启闭设备,对放水涵洞进行全面加固处理;
6、对村部到上坝道路陡坡陡峭段,进行加固拓宽处理500m;
7、配套大坝安全监测相关的水位尺、量水堰观测设施以及白蚁防治。
CAD图28张

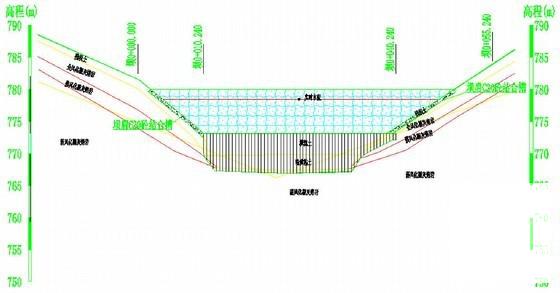

大坝防渗加固纵剖面图

溢洪道加固图

启闭房设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水库大坝除险加固工程初步设计节点详图纸(格式图纸28张) - 1
    第 1 张图
  • 水库大坝除险加固工程初步设计节点详图纸(格式图纸28张) - 2
    第 2 张图
  • 水库大坝除险加固工程初步设计节点详图纸(格式图纸28张) - 3
    第 3 张图
  • 水库大坝除险加固工程初步设计节点详图纸(格式图纸28张) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
