水库除险加固工程CAD施工图纸.dwg

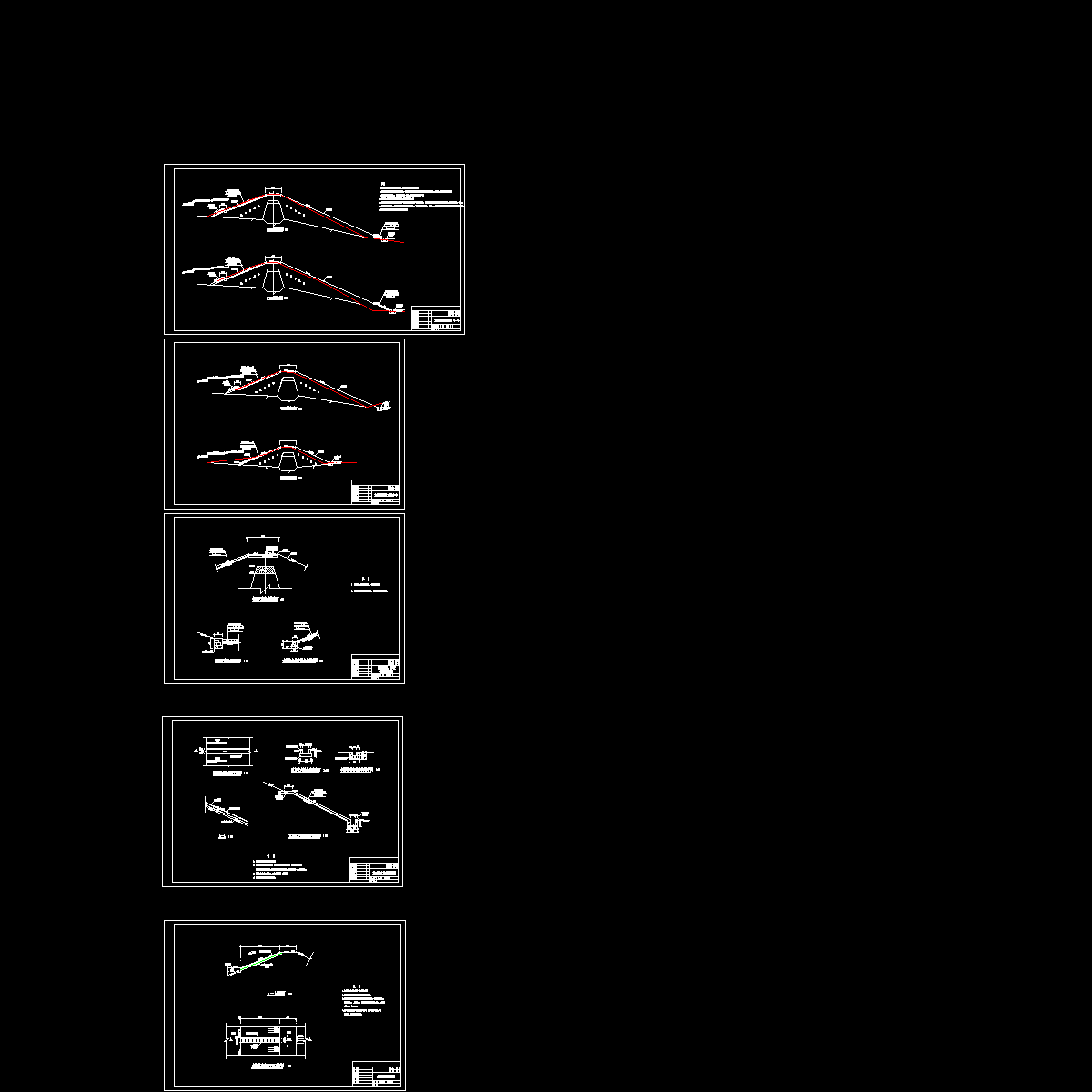

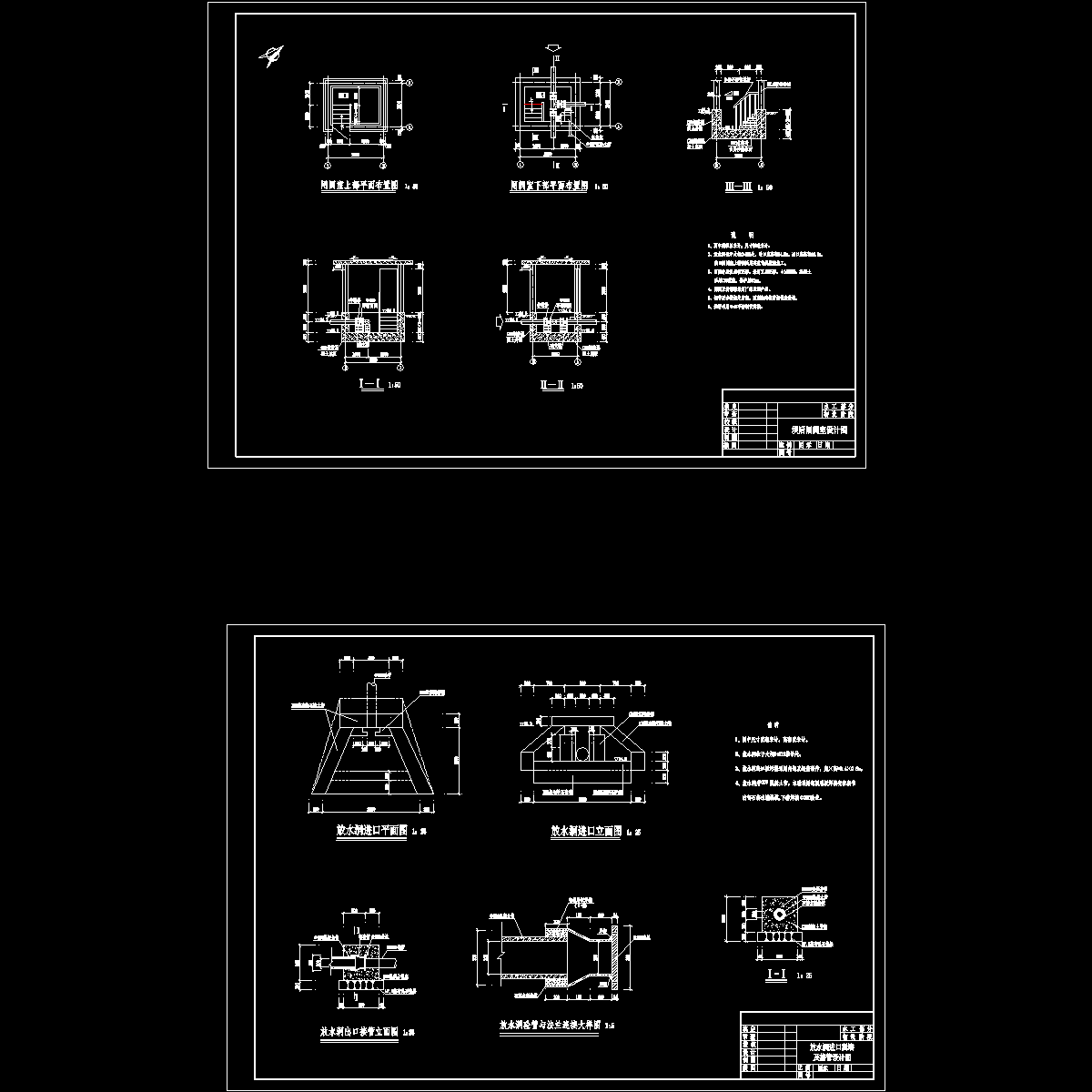

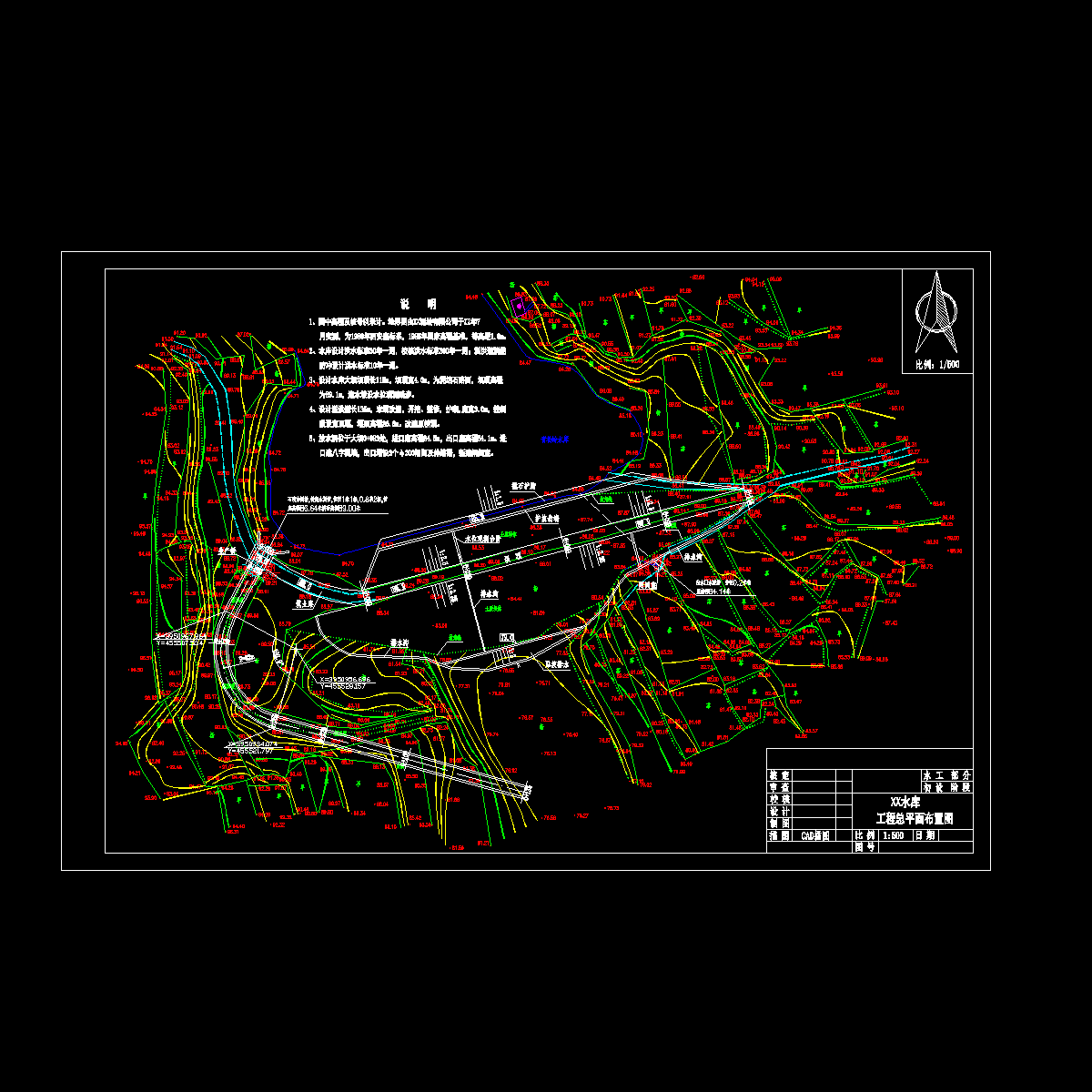

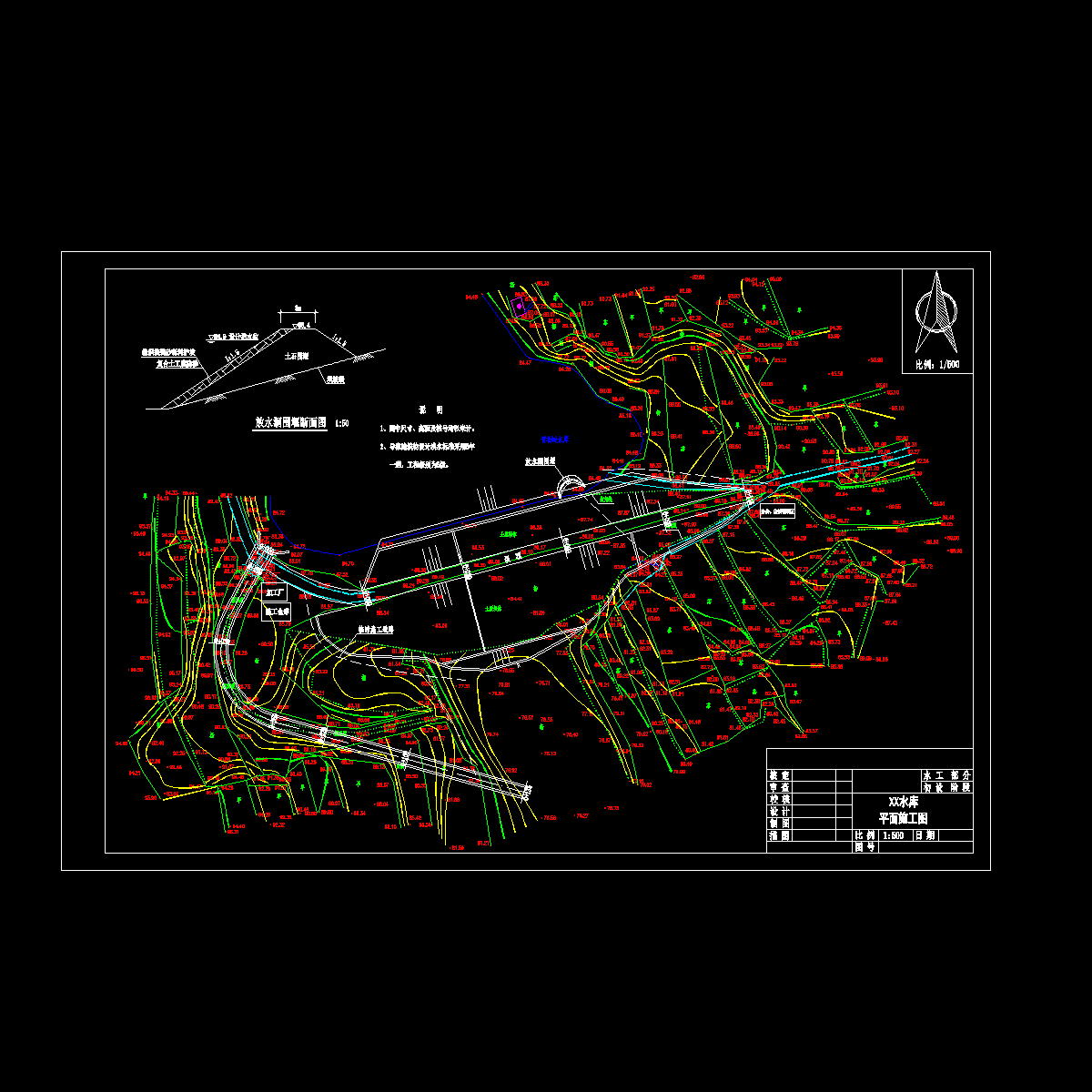

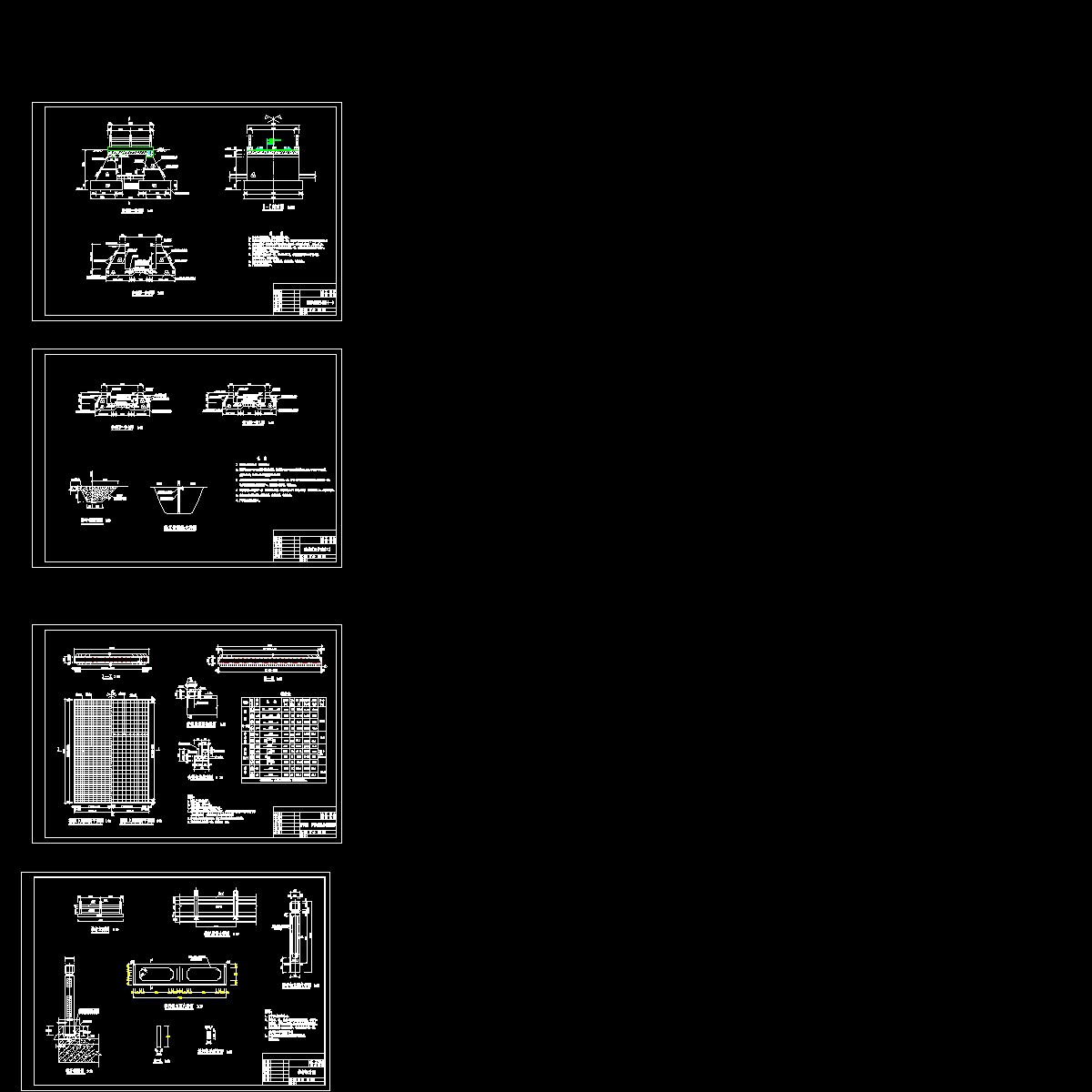

该工程设计水库大坝坝顶长115m，坝顶宽4.0m，坝顶高程为89.1m，迎水坡设水位观测踏步。设计溢洪道长135m，末端改道，开挖、整修，护砌,底宽3.0m，控制段设宽顶堰，堰顶高程86.6m。放水洞进口底高程84.5m，出口底高程84.1m。 　　【主要施工图】 　　1、水库总平面施工图；2、溢洪道施工图；3、放水洞进口翼墙及接管施工图；4、大坝横断面施工图；5、坝顶构造、护坡齿墙施工图；6、坝后排水设施施工图；7、水位观测施工图；8、坝后闸阀室施工图；9、桥面板、护栏座及台帽配筋图；10、栏杆施工图。 　　... ... 　　13张，
